Kasutusjuhend SIPLACE X-seeria S 1 Sissejuhatus Alates tarkvaraversioonist 713.0 Väl jaanne 11/2019 1.2 Ladumismasina kirjeldus 23 1.2.3 SIPLACE X3 S 1 Jn 1.2 - 3 Ladumismasin SIPLACE X3 S Ladumismasina SIPLACE X3 S erip…
1 Sissejuhatus Kasutusjuhend SIPLACE X-seeria S
1.2 Ladumismasina kirjeldus Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
22
Portaale saab kiiresti ja täpselt lineaarmootorite abil positsioneerida ning üksteise suhtes sõltu-
matult X- ja Y-telje suunas nihutada.
Ladumismasinal SIPLACE X4 S on kaks ladumisala, üks üksikkonveier või üks kaksikkonveier.
Kaksikkonveieri puhul saab laduda samaaegselt kahte trükkplaati.
Komponentide etteandmine on võimalik neljast kohast. Masinaid on võimalik varustada kompo-
nendikärudega ja konfigureerida kuni 40-le rajale.
1.2.2.1 Ladumispeade konfiguratsiooni ülevaade
1
CPP_H = SIPLACE Multistar CPP kõrges paigaldusasendis
CPP_L = SIPLACE Multistar CPP madalas paigaldusasendis
Ladumisala 1 Ladumisala 2
C&P20 P / C&P 20 P C&P20 P / C&P 20 P
C&P20 P / C&P 20 P CPP_L/CPP_L
C&P20 P / C&P 20 P CPP_H / CPP_H
C&P20 / C&P 20 P2 C&P20 P2 / C&P 20 P2
C&P20 / C&P 20 P2 CPP_L/CPP_L
C&P20 / C&P 20 P2 CPP_H / CPP_H
CPP_L/CPP_L CPP_L/CPP_L
CPP_L/CPP_L CPP_H / CPP_H
CPP_H / CPP_H CPP_H / CPP_H
C&P20 P / C&P 20 P CPP_H/TH
C&P20 P2 / C&P 20 P2 CPP_H/TH
CPP_L/CPP_L CPP_H/TH
CPP_H / CPP_H CPP_H/TH
C&P20 P / C&P 20 P TH/TH
C&P20 P2 / C&P 20 P2 TH/TH
CPP_L/CPP_L TH/TH
CPP_H / CPP_H TH/TH
CPP_H/TH TH/TH
TH/TH TH/TH
Kasutusjuhend SIPLACE X-seeria S 1 Sissejuhatus
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 1.2 Ladumismasina kirjeldus
23
1.2.3 SIPLACE X3 S
1

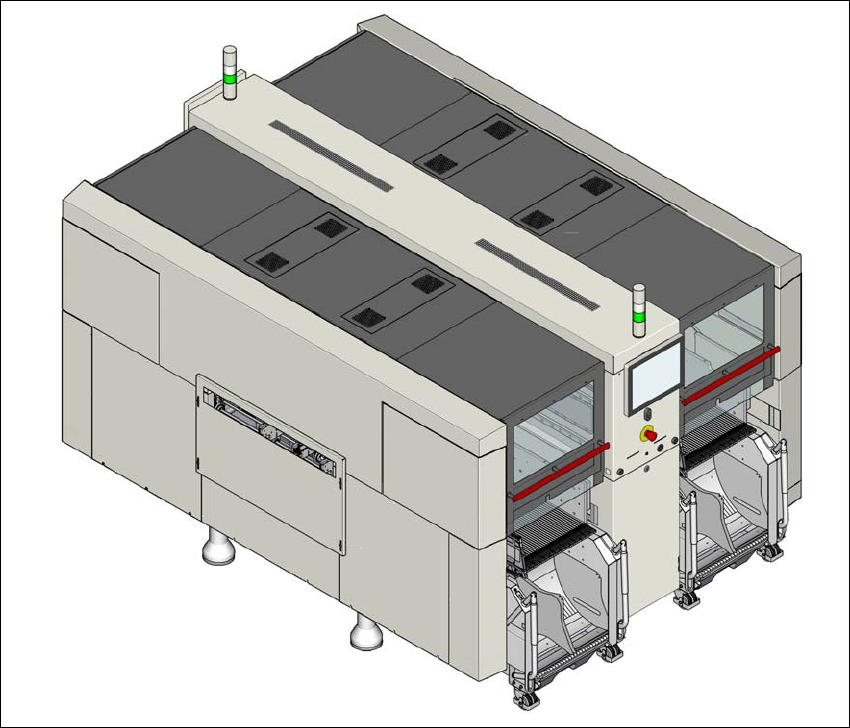

Jn 1.2 - 3 Ladumismasin SIPLACE X3 S
Ladumismasina SIPLACE X3 S eripärad
–suur täpsus,
– nutikas ladumise optimeerimine,
– Intelligentsed konfigureerimise strateegiad
– kuni kõrgeimasse tootlikkusklassi kuuluv ladumisjõudlus,
Ladumisel saab komponentide käsitlemiseks kasutada kolme ladumismeetodit:
– Collect&Place-meetod,
– Pick&Place-meetod ja
– Collect&Place- ning Pick&Place-meetodi kombinatsioon (segamoodus).
Ladumismasinal SIPLACE X3 S on kaks ladumisala, üks üksikkonveier või üks kaksikkonveier.
Kaksikkonveieri puhul saab laduda samaaegselt kahte trükkplaati.
1 Sissejuhatus Kasutusjuhend SIPLACE X-seeria S
1.2 Ladumismasina kirjeldus Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
24
Komponentide etteandmine on võimalik neljast kohast. Masinaid on võimalik varustada kompo-
nendikärudega ja konfigureerida kuni 40-le rajale.
Ladumismasinal SIPLACE X3 S on kolm portaali. Kaks portaali ladumisalal 1 on suunatud 4
poole. Portaal ladumisalal 2 on suunatud 2 poole.
Portaale saab kiiresti ja täpselt lineaarmootorite abil positsioneerida ning üksteise suhtes sõltu-
matult X- ja Y-telje suunas nihutada.
1.2.3.1 Ladumispeade konfiguratsiooni ülevaade
1
CPP_H = SIPLACE Multistar CPP kõrges paigaldusasendis
CPP_L = SIPLACE Multistar CPP madalas paigaldusasendis
Ladumisala 1 Ladumisala 2
C&P20 P / C&P 20 P C&P20 P
C&P20 P / C&P 20 P CPP_L
C&P20 P / C&P 20 P CPP_H
C&P20 P2 / C&P 20 P2 C&P20 P2
C&P20 P2 / C&P 20 P2 CPP_L
C&P20 P2 / C&P 20 P2 CPP_H
CPP_L/CPP_L CPP_L
CPP_H / CPP_H CPP_H
CPP_L/CPP_L CPP_H
C&P20 / C&P 20 TH
CPP_L/CPP_L TH
CPP_H / CPP_H TH
TH/TH TH
