5 Tööd ladumismasinal Kasutusjuhend SIPLACE X-seeria S 5.5 Kasutajaliides Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 246 5.5.6 Rakendusorienteeritud käsitsemin e värvikoodiga märgiste alusel Ikoonid, nupud ja vaa…
Kasutusjuhend SIPLACE X-seeria S 5 Tööd ladumismasinal
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 5.5 Kasutajaliides
245
5.5.5 Seaded
Vaade "Seaded" võimaldab muuta erinevaid kasutajaseadeid, tarkvarasuvandeid ja masinasu-
vandeid.
Klõpsake "Seaded" peale tööriistaribal .
Paremal küljel näidatakse täiendavat tööriistariba. Alljärgnevas tabelis kirjeldatakse lühidalt
ikoone ja seadeid.

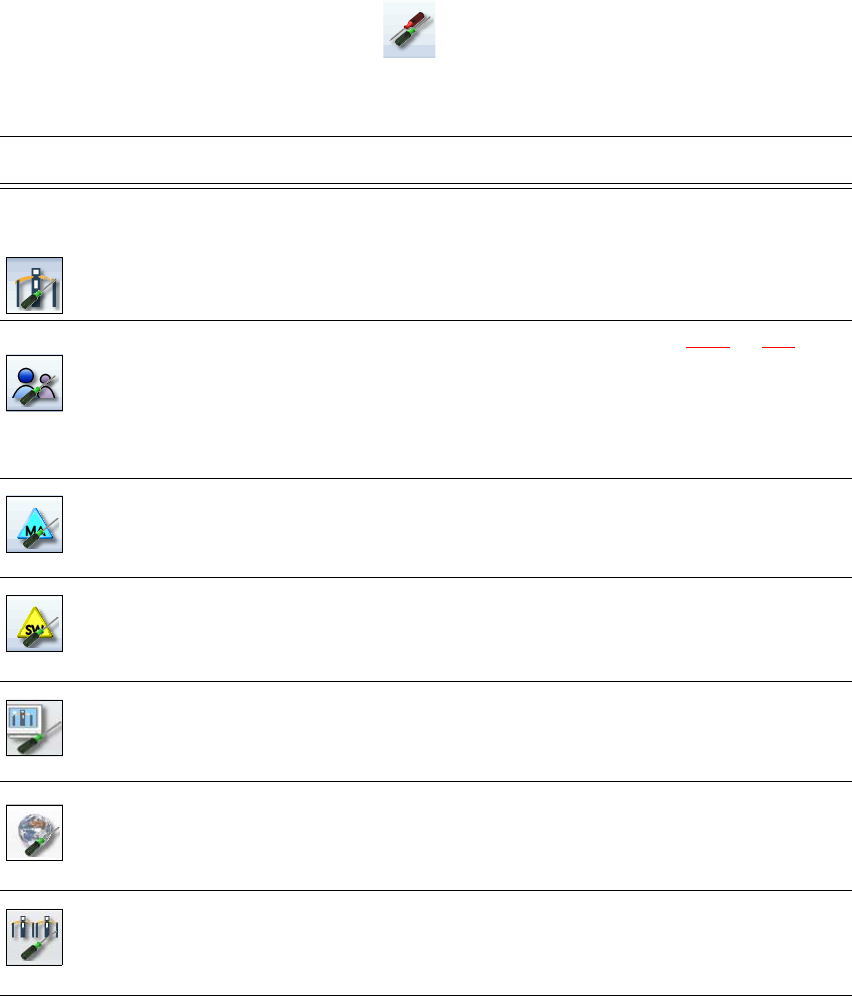

Ikoon Seaded Kirjeldus
Masinaseaded Ainult "Advanced production", "Service customer" või "Service
SIPLACE".
Võimaldab seada töörežiimi ja suvandeid (nt töösuvandeid).
Ladumismasina väljalülitamine
Võimaldab ümberlülitust operatsioonisüsteemile.
Kasutajaseaded Võimaldab seada käsitsemistasandeid (vt lõiku 5.3.3
, lk 234).
Võimaldab seada keelt. Vaikimisi saate valida inglise või saksa
keelt. Teiste keelte installeerimiseks on pandud kaasa vastav
keele-CD.
Edasisi suvandeid saab seada alates käsitsemistasandist "Laien-
datud tootmine".
Masinasuvandid Tasandil "Tootmine" pole võimalik suvandeid seada.
Masinasuvandite konfiguratsioon.
Tarkvarasuvan-
did
Ainult "Advanced production", "Service customer" või "Service
SIPLACE".
Võimaldab aktiveerida erinevaid testimisfunktsioone.
GUI sätted Võimaldab kontrollida ja määratleda GUI sätteid.
Ülevaade külge-
ühendatud eks-
ternsetest süs-
teemidest
Näitab kõiki külgeühendatud eksternseid süsteeme (nt OIS, Se-
tupCenter). Näitab ühenduste olekut ja külgeühendatud süsteemi-
de poolt kasutatud mälu või kustutab need.
Kõrvalolevad ma-
sinad
Kõrvalolevate masinate kuvamine.
5 Tööd ladumismasinal Kasutusjuhend SIPLACE X-seeria S
5.5 Kasutajaliides Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
246
5.5.6 Rakendusorienteeritud käsitsemine värvikoodiga märgiste alusel
Ikoonid, nupud ja vaated võivad olla värviliselt esile tõstetud. Erinevate värvidega esiletõstmise
abil märkate kohe, millal nt osutub vajalikuks operaatoripoolne sekkumine või esineb hoiatusi.
Jaamatarkvara kasutab esiletõstmisel järgmisi värvikoode:
5
Värvus Olek Tähendus
Punane Alarm Nõutav operaatori sekkumine.
Ainult vaatel „Sööturimoodulid, komponendid ja otsakud“
Oranž Hoiatus Operaatorile on juhis.
Operaatoripoolne kohene sekkumine pole aga vajalik.
Ainult vaatel „Sööturimoodulid, komponendid ja otsakud“
Roheline Töötluses Ikoon või nupp omab ladumismasina üle kontrolli ja olek on
korras.
Ainult vaadetel „Tootmine“, Sööturimoodulid, komponendid ja
otsakud“, „Plaadid“, „Kontrollige andureid ja funktsioone“ ja
„Hooldus“.
Kasutusjuhend SIPLACE X-seeria S 5 Tööd ladumismasinal
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 5.6 Alarmiinfo ja onlain-abi
247
5.6 Alarmiinfo ja onlain-abi
Kui ladumismasina töötamise ajal esineb alarme, siis kuvatakse kasutajaliidese olekuväljal olev
alarmiteade punaselt. Ikoon Alarmiinfo muutub aktiivseks.
Esiletõstetud nupp tööriistaribal annab märku, et vaja on operaatoripoolset sekkumist.
5

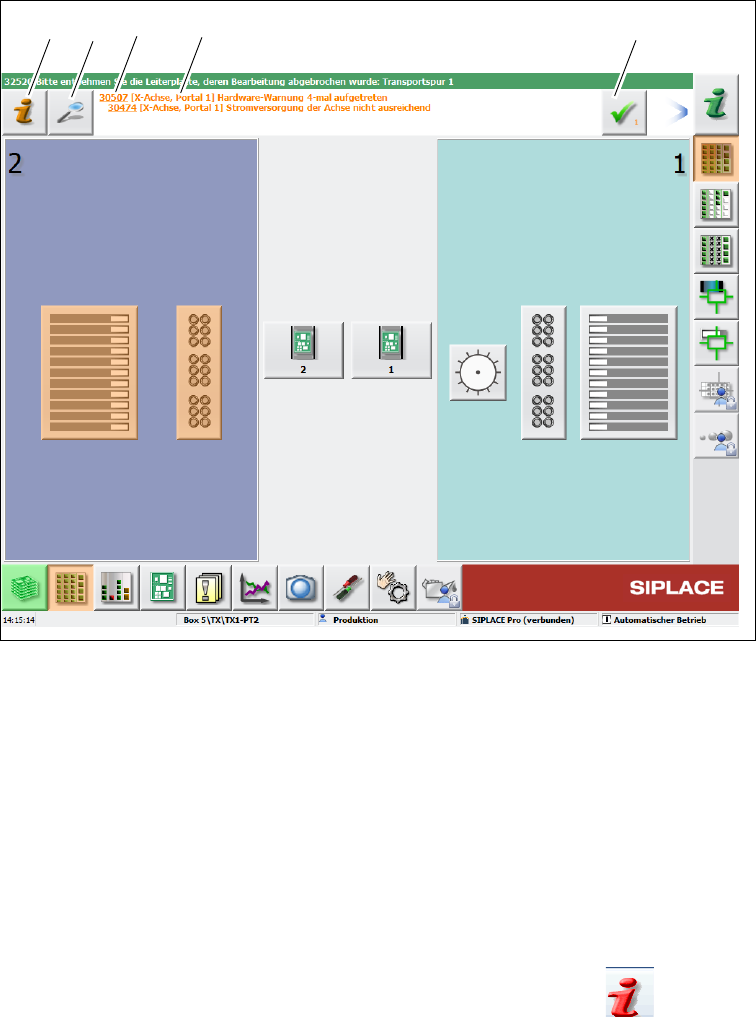

Jn 5.6 - 1 Tootmisvaade koos alarmiteavitusega (näide)
Legend joonisele 5.6 - 1
(1) Häiresümbol "Häireinfo": abi kuvamiseks aktuaalse alarmi kohta
(2) Ikoon "Üksikasjad": üksikasjaliku informatsiooni ettekutsumiseks (nt veaallikas, tekkimisaeg)
(3) Alarminumber
(4) Alarmiteade: lühiinformatsioon alarmi kohta
(5) Ikoon "Alarmi kinnitamine": alarminäidu kustutamiseks
5.6.1 Informatsiooni kuvamine aktuaalse alarmi kohta
Klõpsake aktuaalse alarmi kohta informatsiooni kuvamiseks ikoonile , et käivitada jaamaar-
vuti abisüsteem. Avaneb alarmiinfot sisaldav abisüsteemi põhiaken. Informatsioon kehtib alarmi
kohta, mida hetkel kuvatakse ja millest abi käivitati.
(1)
(2) (3)
(4)
(5)
