1 Sissejuhatus Kasutusjuhend SIPLACE X-seeria S 1.2 Ladumismasina kirjeldus Alates tark varaversioonist 713.0 Väljaanne 11/2019 26 Komponentid e etteandmine on võim alik neljast kohast. Masinaid on võimalik varust ada ko…

Kasutusjuhend SIPLACE X-seeria S 1 Sissejuhatus

Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 1.2 Ladumismasina kirjeldus

1.2.4 SIPLACE X2 S

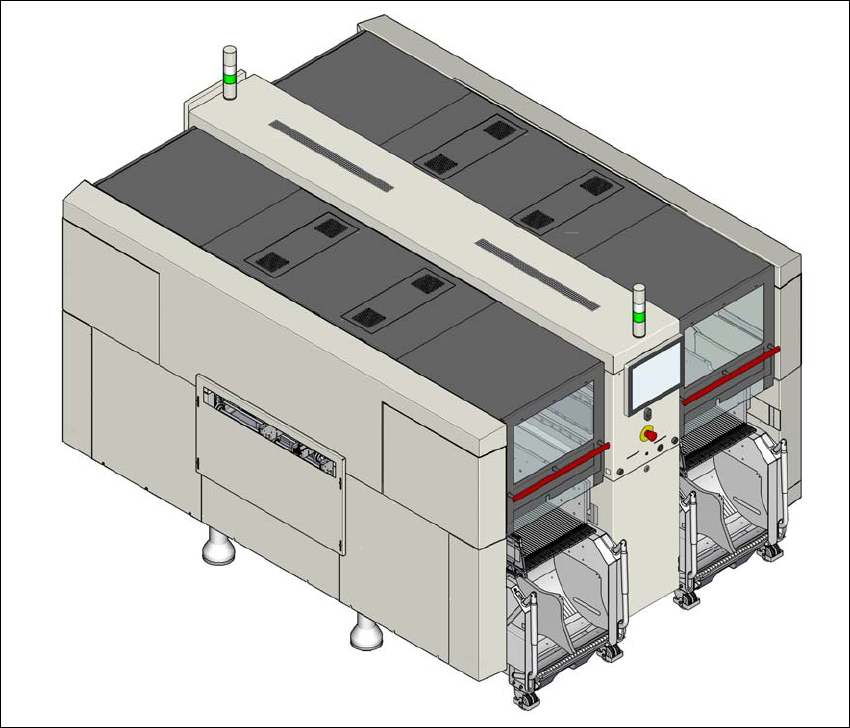

Jn 1.2 - 4 Ladumismasin SIPLACE X2 S

Ladumismasina SIPLACE X2 S eripärad

–suur täpsus,

– nutikas ladumise optimeerimine,

– Intelligentsed konfigureerimise strateegiad

– kuni kõrgeimasse tootlikkusklassi kuuluv ladumisjõudlus,

Ladumisel saab komponentide käsitlemiseks kasutada kolme ladumismeetodit:

– Collect&Place-meetod,

– Pick&Place-meetod ja

– Collect&Place- ning Pick&Place-meetodi kombinatsioon (segamoodus).

Ladumismasinal SIPLACE X2 S on kaks ladumisala, üks üksikkonveier või üks kaksikkonveier.

Kaksikkonveieri puhul saab laduda samaaegselt kahte trükkplaati.

1 Sissejuhatus Kasutusjuhend SIPLACE X-seeria S

1.2 Ladumismasina kirjeldus Alates tarkvaraversioonist 713.0 Väljaanne 11/2019

Komponentide etteandmine on võimalik neljast kohast. Masinaid on võimalik varustada kompo-

nendikärudega ja konfigureerida kuni 40-le rajale.

Ladumismasinal SIPLACE X2 S on kaks portaali. Portaal ladumisalal 1 on suunatud 4 poole. Por-

taal ladumisalal 2 on suunatud 2 poole.

Portaale saab kiiresti ja täpselt lineaarmootorite abil positsioneerida ning üksteise suhtes sõltu-

matult X- ja Y-telje suunas nihutada.

1.2.4.1 Ladumispeade konfiguratsiooni ülevaade

CPP_H = SIPLACE Multistar CPP kõrges paigaldusasendis

CPP_L = SIPLACE Multistar CPP madalas paigaldusasendis

Ladumisala 1 Ladumisala 2

C&P20 P C&P20 P

C&P20 P CPP_L

C&P20 P CPP_H

C&P20 P2 C&P20 P2

C&P20 P2 CPP_L

C&P20 P2 CPP_H

CPP_L CPP_L

CPP_H CPP_H

CPP_L CPP_H

C&P20 P TH

C&P20 P2 TH

CPP_L TH

CPP_H TH

TH TH

Kasutusjuhend SIPLACE X-seeria S 1 Sissejuhatus

Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 1.2 Ladumismasina kirjeldus

1.2.5 Ladumismasina seerianumber

Masina seerianumber on kirjas masina raami sees, kohas 1.

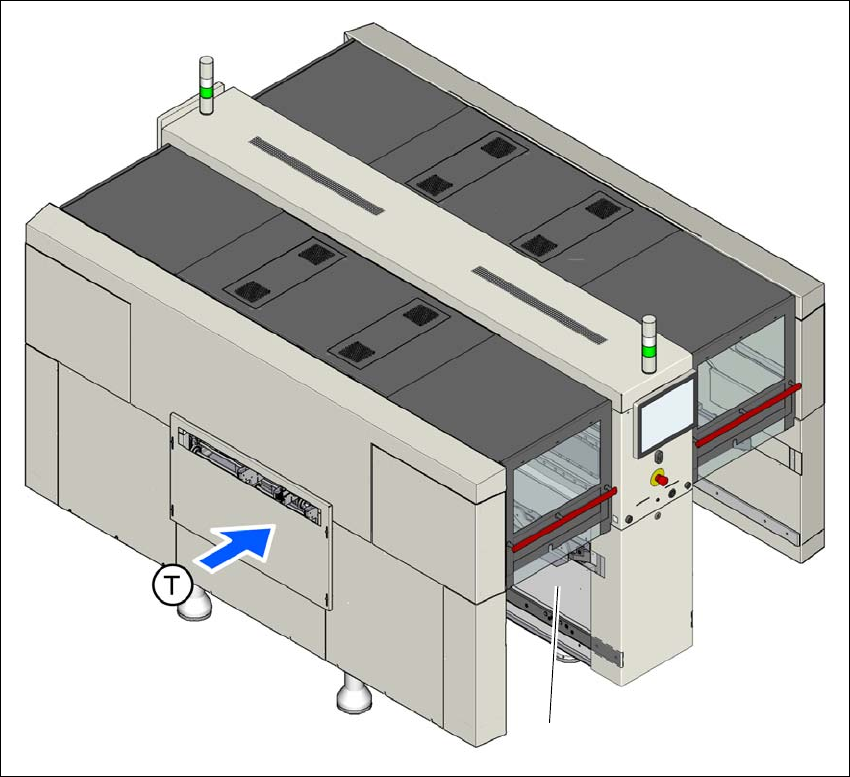

Jn 1.2 - 5 Seerianumbriga tüübisildi asukoht (SIPLACE X2 S / X3 S / X4 S näitel)

(T) Liikumissuund

(1) Tüübisilt

(1)
