Kasutusjuhend SIPLACE X-seeria S 5 Tööd ladumismasinal Alates tarkvaraversioonist 713.0 Väljaan ne 11/2019 5.10 Sööturimoodulite ülesseadmine 267 5 Jn 5.10 - 5 Lindi sööturimooduli haara misaken (1) Lindihoidik, eemaldat…
5 Tööd ladumismasinal Kasutusjuhend SIPLACE X-seeria S
5.10 Sööturimoodulite ülesseadmine Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
266
5.10.4.3 Lindi sisestamine X-sööturimoodulisse
5
Jn 5.10 - 4 Komponendilindi paigaldamine
(1) Lindi juhikukanali sisendava
(2) Käsitsemispaneel
(3) Lindi juhtkanali väljalase
(4) Haaramisaken
(5) Hoob haaramisakna tõstmiseks
5
Hoidke komponendilinti nii, et transpordiavad jääksid liikumissuunda vaadates vasakule poo-
lele.
Lükake komponendilint lindijuhiku sisendavasse (pos 1 Jn 5.10 - 4) ja sealt edasi, kuni
see väljub väljundavast (pos 3 Jn 5.10 - 4
).
Tõmmake komponendilint väljapoole üles ning murdke kattekile tagasi ümber lindi otsa.
Vedage lindi algus haaramisakna (pos 2 Jn 5.10 - 5) alla ja sealt edasi,
kuni komponendilint puudutab tähikut.
(1)
(2)
(3)
(4)
(5)
Kasutusjuhend SIPLACE X-seeria S 5 Tööd ladumismasinal
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 5.10 Sööturimoodulite ülesseadmine
267
5

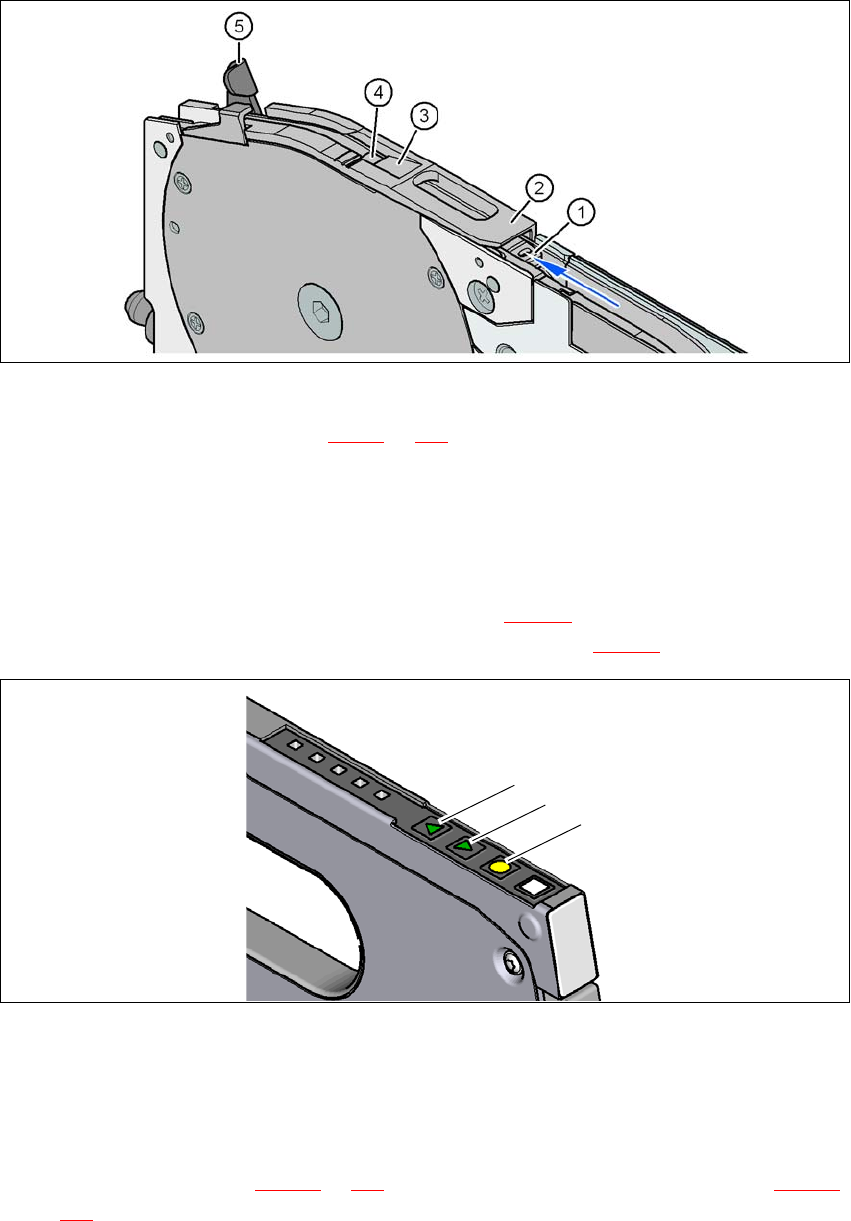

Jn 5.10 - 5 Lindi sööturimooduli haaramisaken
(1) Lindihoidik, eemaldatav (vt lõiku 5.10.5, lk 268)
(2) Haaramisaken
(3) Kattekile eemaldatav serv
(4) Komponentide tõstmisala
(5) Hoob haaramisakna tõstmiseks ja riivistamiseks
Vajutage käsitsemispaneelil nuppu EDASI (pos 1 Jn 5.10 - 6), kuni kattekile
murdekoht paikneb komponentide haardepiirkonnas (pos 4 Jn 5.10 - 5
).
5
Jn 5.10 - 6 Juhtpaneel - LED-ekraaniga
(1) EDASI-nupp komponendilindi edasikerimiseks
(2) TAGASI-nupp komponendilindi tagasikerimiseks
(3) KILE-nupp kattekile pingutamiseks
Suruge hooba (pos 5 Jn 5.10 - 5, lk 267) ettepoole, et tõsta haaramisaken (pos 2 Jn 5.10 - 5,
lk 267
) esimesse fikseerimisasendisse.
Tõmmake kattekile haaramisakna küljelt edasi, kuni see tuleb akna alt välja.
(1)
(2)
(3)
5 Tööd ladumismasinal Kasutusjuhend SIPLACE X-seeria S
5.10 Sööturimoodulite ülesseadmine Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
268
Keerake kattekilet tagasi, kuni see asetseb vastu äratõmbeserva (pos 3 Jn 5.10 - 5, lk 267).
5
Suruge hooba (pos 5 Jn 5.10 - 5, lk 267) tagasi, et haaramisaken alla lasta.
Vedage kattekilet üle kattekilenookuri (pos 2 Jn 5.10 - 7) edasi, kuni see paikneb
kiletihendusrataste (pos 1 Jn 5.10 - 7
).
5

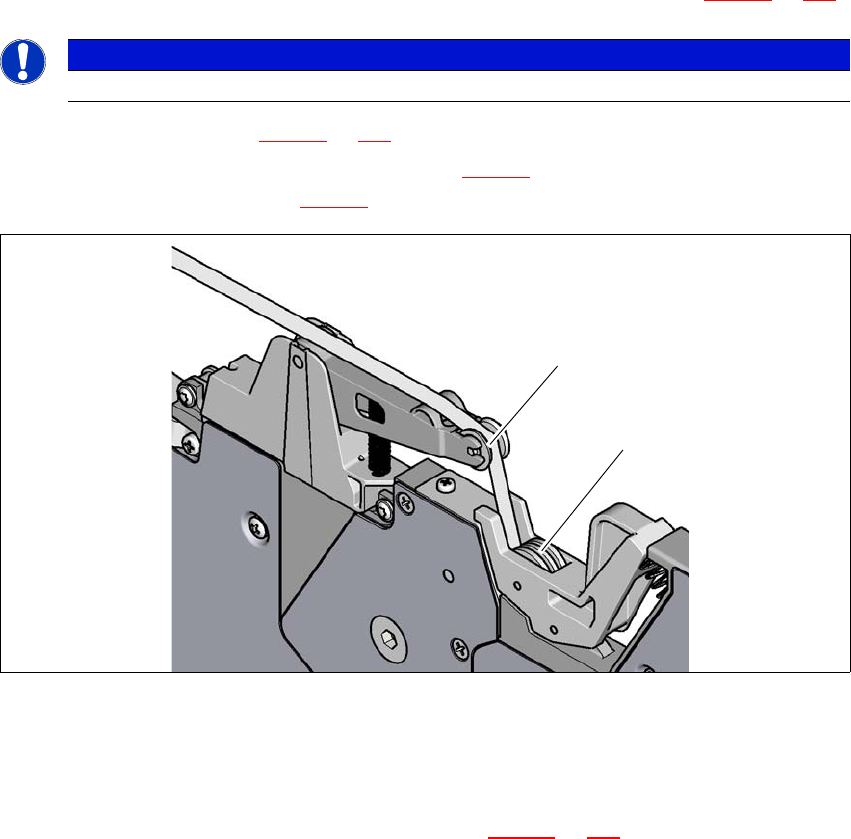

Jn 5.10 - 7 Kattekile juhtimine kattekile tihendusrataste juurde
(1) Kattekile tihendusrattad
(2) Kattekile
5
Vajutage käsitsemispaneelil nuppu KILE (pos 3 Jn 5.10 - 6, lk 267), kuni katekile on
pingul. Kattekilenookur langeb alla ja ajamimootor seiskub.
Lõigake komponendilint sööturimooduli esiservaga ühetasaseks.
5.10.5 SIPLACE SmartFeederi komponentide konfigureerimine
Kasutamist ja seadistamist kirjeldatakse SIPLACE SmartFeeder X /Xi tööjuhendites.
JUHIS
Ärge laske haaramisakent nii alla, et kattekile sattuks vastu äratõmmatavat serva.
(1)
(2)
