6 Jaamapikendused
Asjakohaste konfiguratsioonide ja lisavarustusega tutvumiseks vaadake SIPLACE'i ladumismasi-
nate tehnilisi andmeid.
6
6.1 Imiotsakute vahetaja
Magasinid paiknevad ühisel kanduril. Nad on kahe silindertihvti abil tsentreeritud ja 4 trukiga fik-
seeritud. Täpne positsioon määratakse kindlaks igal magasinil oleva kahe koordinaatmärgiga.
Imiotsakute vahetusmehhanismi kerel jälgitakse magasinide õiget asendit mikrolülititega, et väl-
tida ladumispea kokkupõrget võimaliku väljaulatuva magasiniga. Kõik magasinide asukohad pea-
vad olema täidetud, kuna puuduvate või ebaõigesti paigaldatud magasinide korral seiskab
kaitseahel ladumismasina.
JUHIS
Lisavarustuse SIPLACE Smart Pini tugi kasutamisel on otsakuvahetaja magasinide
suurim arv piiratud
6 Jaamapikendused Kasutusjuhend SIPLACE X-seeria S
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
282
6.1.1 Otsakuvahetaja mudelile SIPLACE SpeedStar C&P20/C&P20 P2
6.1.1.1 Imiotsakute vahetaja mudelile C&P20/C&P20 P2, 6 magasiniga
Toote nr 03103514-xx CP/kõigi imiotsakute vahetaja - pikk
Toote nr 03101503-xx Imiotsakumagasin 60xx/40xx koos 20 garaažiga
6

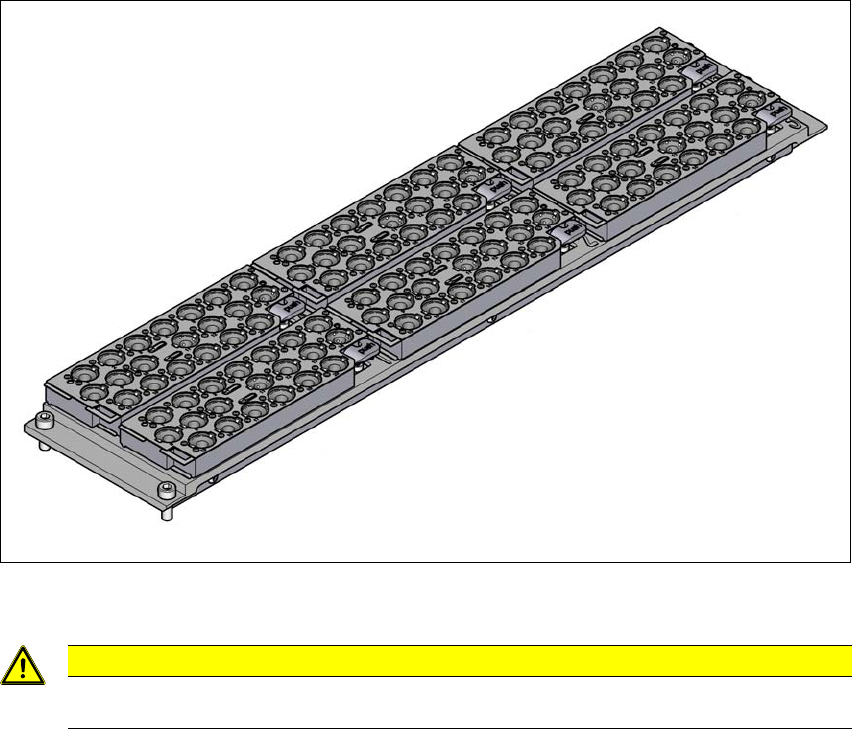

Jn 6.1 - 1 Imiotsakute vahetaja mudelile SIPLACE SpeedStar C&P20/C&P20 P2, 6 magasiniga
6
ETTEVAATUST!
6
Kasutage koos SpeedStariga ainult seda otsakuvahetajat.
Kasutusjuhend SIPLACE X-seeria S 6 Jaamapikendused
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 6.1 Imiotsakute vahetaja
283
6.1.1.2 Imiotsakute vahetaja mudelile C&P20/C&P20 P2, 4 magasiniga
Toote nr 03103649-xx Imiotsakute vahetaja põhikonstruktsioon CP/kõik - lühike
Toote nr 03101503-xx Imiotsakumagasin 60xx/40xx koos 20 garaažiga
6

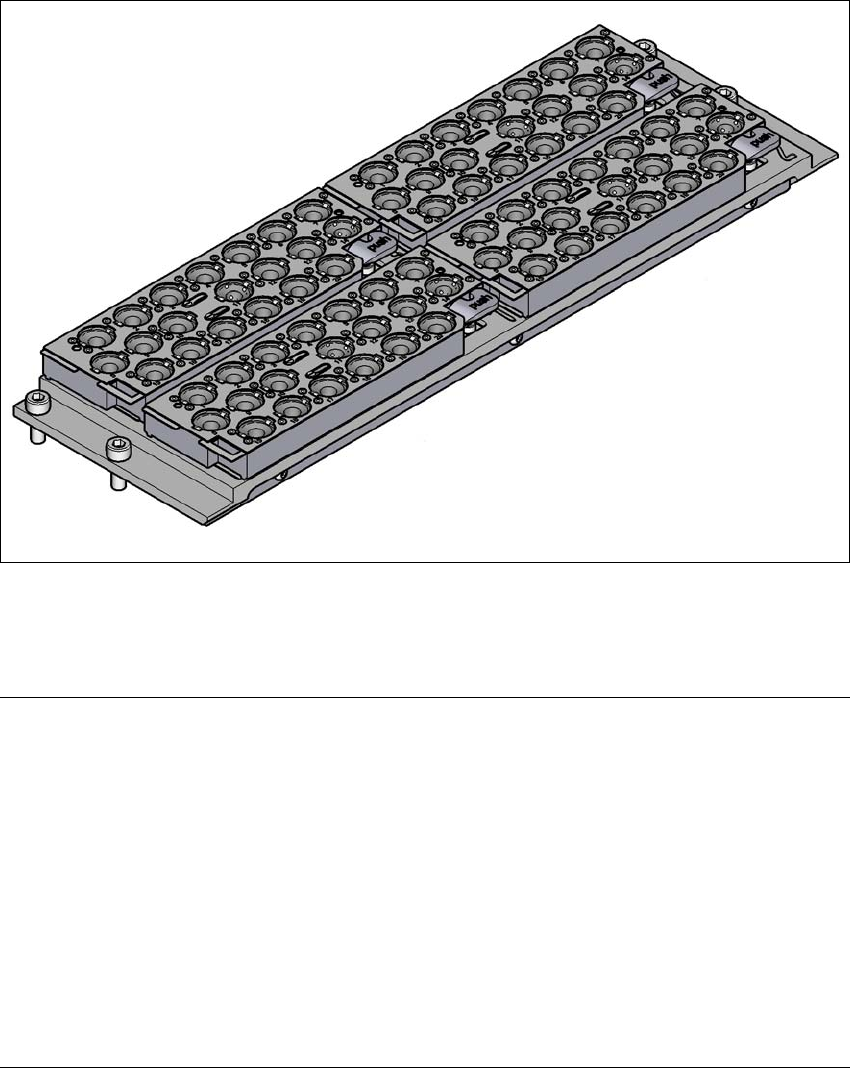

Jn 6.1 - 2 Imiotsakute vahetaja mudelile SIPLACE SpeedStar C&P20/C&P20 P2, 4 magasiniga
6.1.1.3 Tehnilised andmed
6
Otsakuvahetaja mudelile SIPLACE SpeedStar (C&P20 P / C&P20 P2)
Magasinide arv
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a Kõik magasinid imiotsaku vahetusmehhanismis tuleb konfigureerida.
6
4
Imiotsakupesade arv
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
Standardne konfiguratsioon
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 magasini, 120 imiotsakugaraaži
4 magasini, 80 imiotsakugaraaži
Lisa: Imiotsakute vahetaja „rida 2“ 4 magasini, 80 imiotsakugaraaži
Imiotsakute tüübid 60xx/40xx
