6 Jaamapikendused Kasutusjuhend SIPLACE X-seeria S
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
284
6.1.1.4 Konfigureerimisnäide: Speedstar mudelile SIPLACE X4i S - siselaua asend
Asukohad 1, 2, 3 ja 4 mahutavad igaüks ühe otsakuvahetaja SpeedStari jaoks (osa 1 joonisel 6.1
- 3, lk 284).
6
Jn 6.1 - 3 Imiotsakute vahetaja asendi SIPLACE SpeedStari jaoks - konfigureerimisnäide (SIPLACE X4i S)
6
6
6
(1) Imiotsakute vahetaja
(2) SIPLACE SpeedStar
(3) „Sisemine“ laua asend
JUHIS
Ladumismasin seiskub, kui magasine pole
Puuduvate või ebaõigesti paigaldatud magasinide korral peatab kaitseahel ladumisma-
sina.
Kasutage kõiki magasinikohti.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
Kasutusjuhend SIPLACE X-seeria S 6 Jaamapikendused
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 6.1 Imiotsakute vahetaja
285
6.1.1.5 Konfigureerimisnäide: Speedstar mudelile SIPLACE X4i S - välislaua asend
Kaks imiotsakute vahetajate rida saab paigutada asenditesse 1, 2, 3 ja 4 SpeedStari jaoks (osad
1 ja 4 joonisel 6.1 - 4
, lk 285).
6
Jn 6.1 - 4 Imiotsakute vahetaja asendi SIPLACE SpeedStari jaoks - konfigureerimisnäide (SIPLACE X4i S)
6
6
6
(1) Imiotsakute vahetaja
(2) SIPLACE SpeedStar
(3) „Välimine“ laua asend
(4) Rea 2 imiotsakute vahetaja (valikuline)
JUHIS
Ladumismasin seiskub, kui magasine pole
Puuduvate või ebaõigesti paigaldatud magasinide korral peatab kaitseahel ladumisma-
sina.
Kasutage kõiki magasinikohti.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
6 Jaamapikendused Kasutusjuhend SIPLACE X-seeria S
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
286

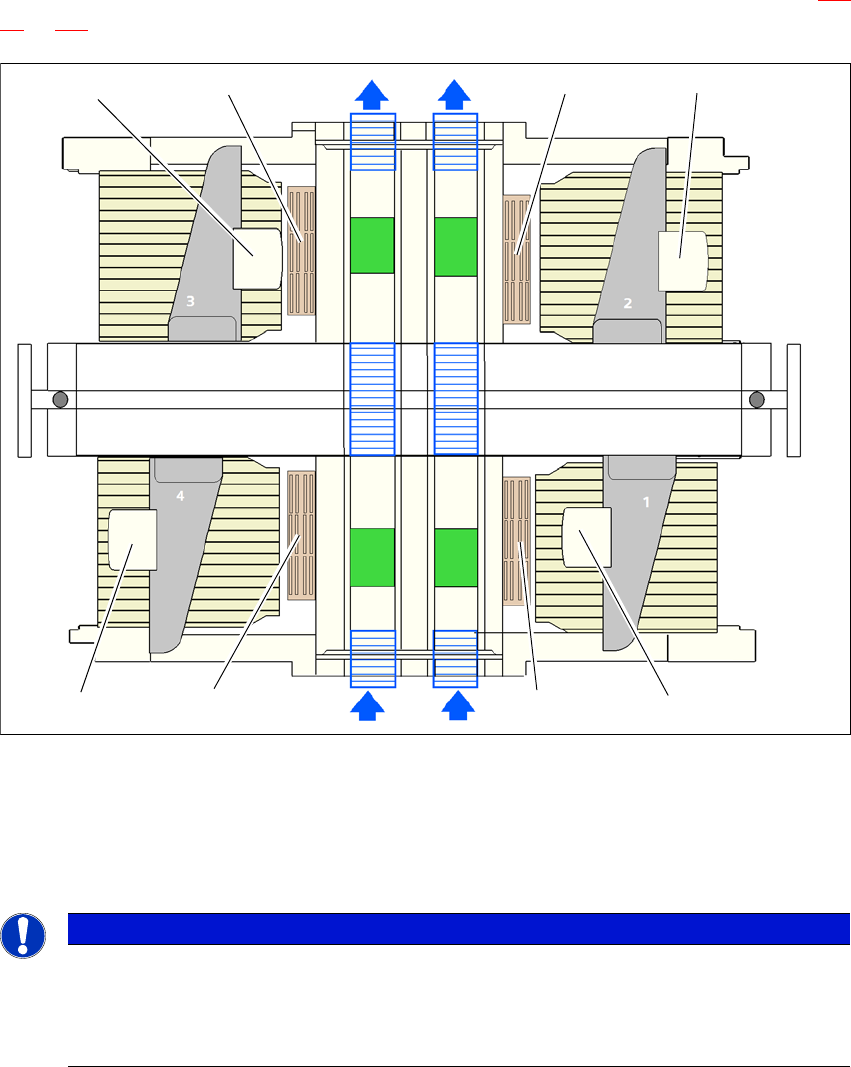

6.1.1.6 Konfigureerimisnäide: Speedstar mudelile SIPLACE X4 S
Asukohad 1, 2, 3 ja 4 mahutavad igaüks ühe otsakuvahetaja SpeedStari jaoks (osa 1 joonisel 6.1
- 5, lk 286).
6
Jn 6.1 - 5 Imiotsakute vahetaja asendi SIPLACE SpeedStari jaoks - konfigureerimisnäide (SIPLACE X4 S)
6
6
6
(1) Imiotsakute vahetaja
(2) SIPLACE SpeedStar
JUHIS
Ladumismasin seiskub, kui magasine pole
Puuduvate või ebaõigesti paigaldatud magasinide korral peatab kaitseahel ladumisma-
sina.
Kasutage kõiki magasinikohti.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
