Kasutusjuhend SIPLACE X-seeria S 6 Jaamapikendused Alates tarkvaraversioonist 713.0 Väl jaanne 11/2019 6.1 Imiotsakute vahetaja 291 6.1.2.5 T ehnilised andmed 6 6 Imiot sakute vahetusmehhanism SIPLACE MultiS t ar CPP jao…
6 Jaamapikendused Kasutusjuhend SIPLACE X-seeria S
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
290
6.1.2.4 Imiotsakumagasin 28xx-imiotsakute jaoks
6

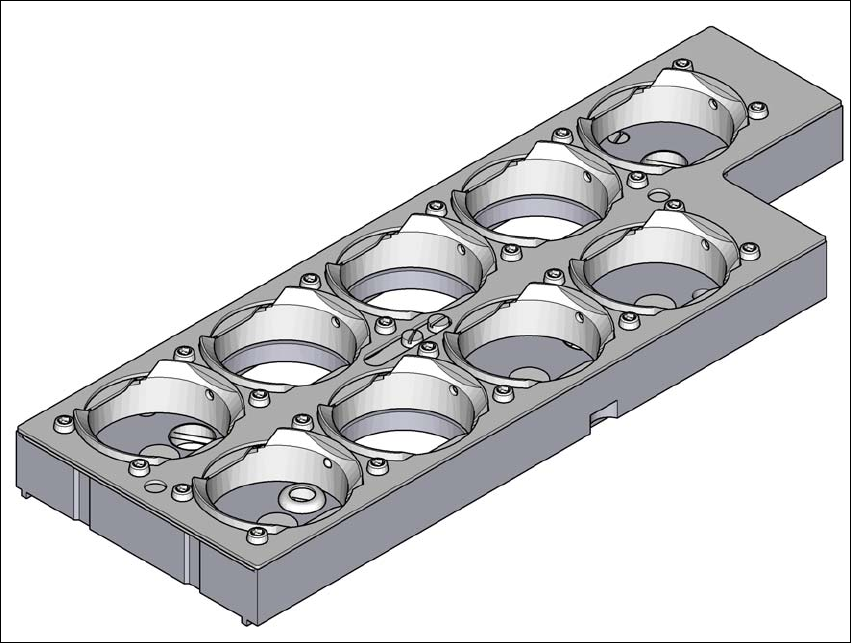

Jn 6.1 - 9 Imiotsakumagasin 28xx-imiotsakute jaoks
(1) 5 garaaži 28xx-imiotsakute jaoks imiotsaku maksimaalsele pikkusele 12,5 mm
(garaažinumbrid 1, 5, 6, 8 ja 9)
(2) 4 garaaži 28xx imiotsakute jaoks imiotsaku maksimaalsele pikkusele 16,5 mm
(garaažinumbrid 2, 3, 4 ja 7)
(3) Koordinaatmärgid (nähtavad ainult avatud lukustusplaadiga)
Kasutusjuhend SIPLACE X-seeria S 6 Jaamapikendused
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 6.1 Imiotsakute vahetaja
291
6.1.2.5 Tehnilised andmed
6
6
Imiotsakute vahetusmehhanism SIPLACE MultiStar CPP jaoks
Magasinide arv
*a*b
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
Imiotsakupesade arv
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
120
80
Standardne konfiguratsioon
SIPLACE X2 S/X3 S/X4 S 6
6
6
SIPLACE X4i S 6
80 x 20xx otsakugaraaži
1 magasin 9 x 28xx imiotsakugaraažiga
60 x 20xx otsakugaraaži
1 magasin 9 x 28xx imiotsakugaraažiga
Lisa: Imiotsakute vahetaja „rida 2“ 4 magasini, 80 imiotsakugaraaži
Imiotsakute tüübid 40xx, 11xx, 12xx
20xx, 28xx
*)a Kõik magasinid imiotsaku vahetusmehhanismis tuleb konfigureerida.
*)b Piirangutega asukohas 2 mudeli MTC/WPC korral
6 Jaamapikendused Kasutusjuhend SIPLACE X-seeria S
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
292
6.1.2.6 Konfigureerimisnäide: CPP mudelile SIPLACE X4i S
Asukohad 1, 2, 3 ja 4 mahutavad igaüks ühe otsakuvahetaja CPP pea jaoks (osa 1 joonisel 6.1 -
10, lk 292).
6
Jn 6.1 - 10 Imiotsakute vahetaja asendi SIPLACE MultiStar CPP jaoks - konfigureerimisnäide (SIPLACE X4i S)
6
6
(1) Imiotsakute vahetaja
(2) SIPLACE MultiStar CPP
(3) Liikumatud kaamerad
(4) Rea 2 imiotsakute vahetaja (valikuline)
JUHIS
Ladumismasin seiskub, kui magasine pole
Puuduvate või ebaõigesti paigaldatud magasinide korral peatab kaitseahel ladumisma-
sina.
Kasutage kõiki magasinikohti.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
