6.1.3.2 Magasini vahetamine
Suruge hooba (pos 1 Jn 6.1 - 12, lk 296), et vabastada magasin trukikuulide (pos 5 Jn 6.1 -
12, lk 296). Tõstke magasin kandurilt maha.
6
HOIATUS
Tööpea kokkupõrkeoht väljaulatuva hoovaga.
Magasinist (pos 1 Jn 6.1 - 12
) väljapoole ulatuv hoob võib põhjustada tööpea kokkupõr-
get.
Seetõttu veenduge, et hoovad ei ulatuks magasinist väljapoole.
6 Jaamapikendused Kasutusjuhend SIPLACE X-seeria S
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
296
6

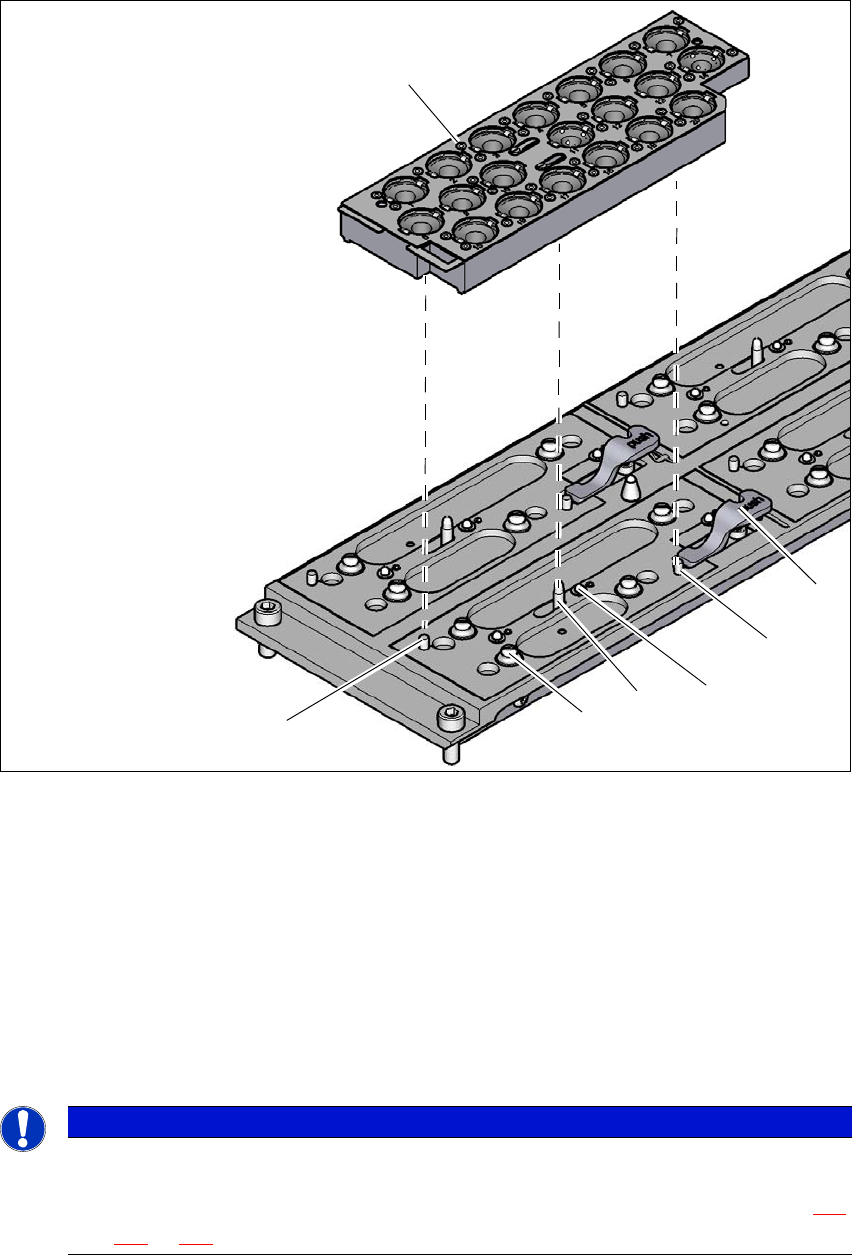

Jn 6.1 - 12 Otsakuvahetaja mudelile C&P/CPP - magasini vahetamine
(1) Hoob magasini tõstmiseks
(2) Silindertihvt magasini ava jaoks
(3) vedrutihvt mikrolüliti vallandamiseks
(4) Liugurmehhanismi tihvt, nihutab lukustusplaati
(5) Plõkskinniti kuul
(6) Silindertihvt magasini pilu jaoks
(7) Asendi „salv lukustatud" lukustusplaat
6
JUHIS
6
Nihutage lukustusplaat asendisse "Magasin lukustatud".
Joondage enne sisestamist magasin välja nii, tsentreerimistihvtid (pos 2 ja 6 Jn 6.1
- 12, lk 296) libisevad tsentreerimisavadesse ja pikiavasse.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Kasutusjuhend SIPLACE X-seeria S 6 Jaamapikendused
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 6.1 Imiotsakute vahetaja
297
Asetage magasin trukikuulidele (pos 5 Jn 6.1 - 12, lk 296).
Vajutage magasin ühtlaselt alla, et plõkskinnituste kuulid haaraksid kõiki plõkskinnitusi ühe-
aegselt.
6.1.3.3 Asukoha tuvastamine
Igal otsakuvahetaja magasinil on kaks sümbolit asendi määramiseks.
6

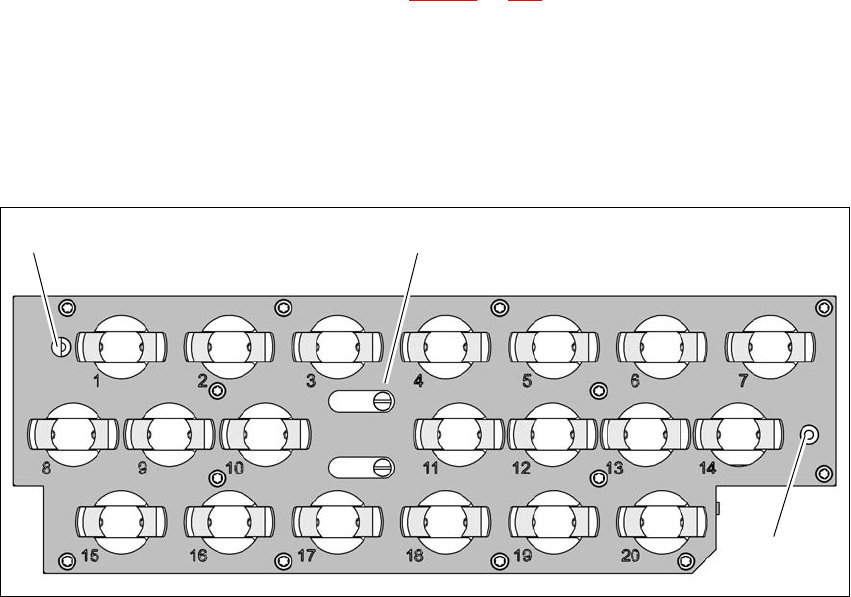

Jn 6.1 - 13 Imiotsakute magasin: pesade numeratsioon, koordinaatmärgid asukoha ja nurga määramiseks
(1) Asendi „salv vabastatud" lukustusplaat
(2) Sümbolid asendi määramiseks
(1)
(2)
(2)
