6 Jaamapikendused Kasutusjuhend SIPLACE X-seeria S
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
302
6.1.4.6 Komponentide praagikarp SIPLACE TwinStari jaoks
SIPLACE TwinStarile on võimalik paigaldada komponentide praagikarpi. Paikneb liikumatu kaa-
mera kõrval.
6

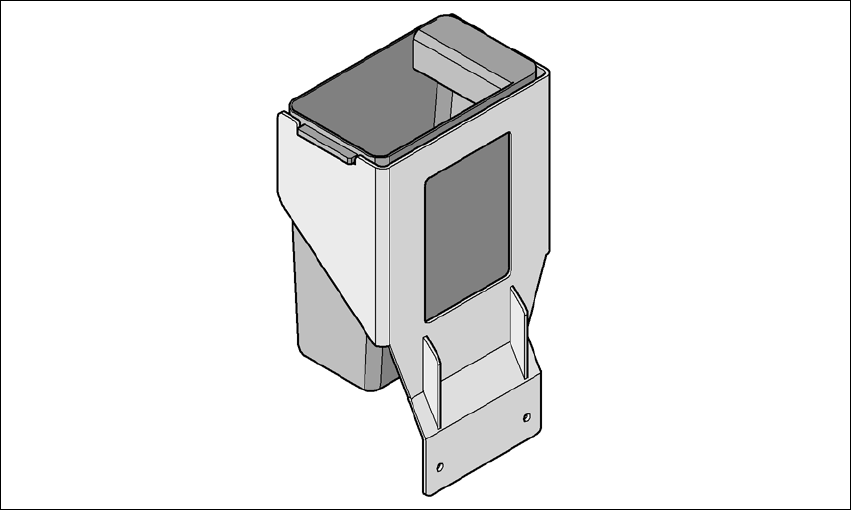

Jn 6.1 - 17 Komponentide praagikarp SIPLACE TwinStari jaoks
Kasutusjuhend SIPLACE X-seeria S 6 Jaamapikendused
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 6.2 PCB ribakoodiskanner
303
6.2 PCB ribakoodiskanner
6.2.1 Kirjeldus
Trükkplaatide ribakoodiskanner on ette nähtud trükkplaatide ribakoodide automaatseks registree-
rimiseks ja dekodeerimiseks. Trükkplaatide ribakoodiskannerid paigaldatakse ladumismasina si-
sendküljel trükkplaadikonveieril vastava paigaldusraami külge. Sõltuvalt koodiribade asukohast
saab ribakoodiskanneri kinnitada paari lihtsa operatsiooniga nii, et sellega saaks ribakoode lu-
geda trükkplaatide liikumise suunaga kas paralleelselt või risti.
Kaksikkonveieri kasutamisel saab tagantjärele paigaldada neli trükkplaatide ribakoodiskannerit.
Nad skannivad mõlemal konveierirajal ribakoode vastavalt trükkplaatide üla- või alakülgedel.
Ribakoodiskannereid on kahte liiki:
– 2D-trükkplaatide koodilugeja
See koodilugeja töötleb ribakoodi ja maatrikskoodi. Maatrikskoodi kasutatakse eelkõige seal,
kus ribakoodietikettide jaoks on liiga vähe ruumi. 6
6.2.2 Tehnilised andmed - 2D-koodilugeja
6
Mõõtmed (P x L x K) 55 x 42 x 22 mm
Kaal 125 grammi
Kooditüübid 2D Data Matrix ECC 0, 50, 80, 100, 140 and 200
Data Matrix ECC200
QR Code, MicroQR Code
Ribakoodi pikkus
Üksikkonveier
Asünkroonne kaksikkonveier
Sünkroonne kaksikkonveier
Maks. 40 tähemärki
Maks. 40 tähemärki
Maks. 40 tähemärki
Andmesideliides RS232, USB 2.0
Elektriühendused 15 kontaktiga D-Sub HD pistik
Tööpinge 5 V- kuni 24 V-
6 Jaamapikendused Kasutusjuhend SIPLACE X-seeria S
6.3 Sisend- ja väljundkonveieri pikendused Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
304
6.3 Sisend- ja väljundkonveieri pikendused
Toote nr 00519971.xx Sisendkonveieri pikendus üksikkonveierile
Toote nr 00519971.xx Sisendkonveieri pikendus kaksikkonveierile
Toote nr 00519971.xx Väljundkonveieri pikendus üksikkonveierile
Toote nr 00519971.xx Väljundkonveieri pikendus kaksikkonveierile
6.3.1 Kirjeldus
Sisend/väljundkonveieri pikendused saab paigaldada plaadipuhvritena kahe masina vahele. See
eeldab väljundkonveieri pikenduse paigaldamist tootmisliini esimese ladumismasina väljundkon-
veierile ning sisendkonveieri pikenduse paigaldamist järgmise ladumismasina sisendkonveierile.
Vahepealne ala toimib puhvrina, et plaatide transportimise ajal vältida ooteaega. Sisend/väljund-
konveieri pikendused saab paigaldada ka liini algusse ja lõppu.
6
ETTEVAATUST!
X-seeria S-i ladumismasinate täiustatud kasutusvõimalused ja hädaseiskamisnupu ligi-
pääsetavus
Paigaldage alati sisendkonveieri pikendus või väljundkonveieri pikendus, kui X-see-
ria S-i ladumismasin on samal liini X-seeria masinaga.
