Kasutusjuhend SIPLACE X-seeria S 6 Jaamapikendused Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 6.5 Waffle Pack Changer (WPC5/WPC6) 317 6.5.8 Mõõtmed koos WPC5/WPC6-ga 6 Jn 6.5 - 3 WPC5/WPC6 mõõtmed SIPLACE X-seeri…
6 Jaamapikendused Kasutusjuhend SIPLACE X-seeria S
6.5 Waffle Pack Changer (WPC5/WPC6) Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
316
6.5.6 WPC5/WPC6 manööverdamisraadius
6
Jn 6.5 - 2 WPC5/WPC6 manööverdamisraadius SIPLACE X-seeria S korral
Manööverdamisraadius R on mudeli WPC5/WPC6 korral:
6
6.5.7 Märkusi WPC5/WPC6 kohta
WPC5/WPC6 saab dokkida positsiooni 2.
manööverdamisraadius R 750 mm
Kaugus L1: Masin keskmest WPC välisservani (käepidemed) 2100 mm
Kaugus L2: masina keskkohast seinani 2850 mm
Kasutusjuhend SIPLACE X-seeria S 6 Jaamapikendused
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 6.5 Waffle Pack Changer (WPC5/WPC6)
317
6.5.8 Mõõtmed koos WPC5/WPC6-ga
6
Jn 6.5 - 3 WPC5/WPC6 mõõtmed SIPLACE X-seeria S korral
6 Jaamapikendused Kasutusjuhend SIPLACE X-seeria S
6.5 Waffle Pack Changer (WPC5/WPC6) Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
318
6.5.9 Juhtseadmed
6

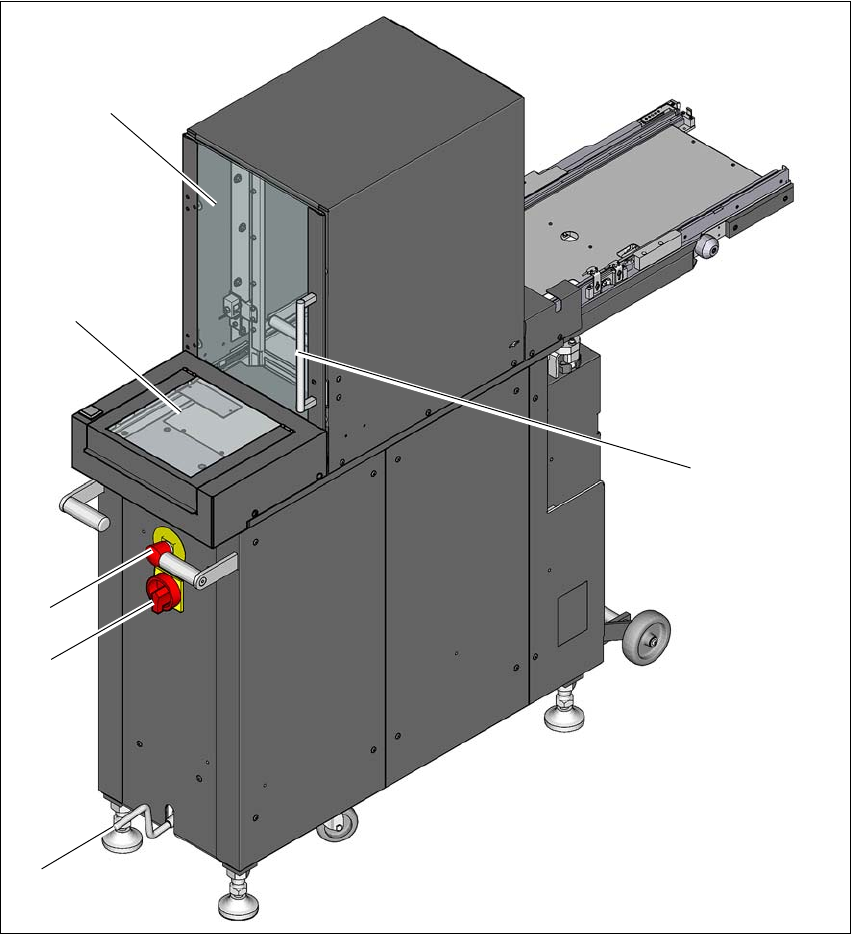

Jn 6.5 - 4 WPC - juhtseadised
(1) AVARIISEISKAMISNUPP
(2) Pealüliti
(3) Vänt kere tõstmiseks ja langetamiseks
(4) Kaitseuks
(5) Waffle Packi kandiku säilitusüksus
(6) Seiskumatu moodul (ainult WPC6)
(3)
(2)
(1)
(4)
(5)
(6)
