00198720-01_UM_X-Serie-S_ET - 第40页
2 Tööohutus Kasutusjuhend SIPLACE X-seeria S 2.2 Hoiatussildid Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 40 2.2 Hoiatussildid SIPLACE X4 S-i la dumism asinal on jär gmised skee mid. Hoiatussiltide asukohad on SI…
Kasutusjuhend SIPLACE X-seeria S 2 Tööohutus
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 2.1 Ohutusjuhised
39
Magneti raja vahetamisega seotud kooste- jm töid on lubatud teha ainult SIPLACE'i tehniku-
tel.
Hoidke avariijuhtumite puhuks käepärast vähemalt kahte massiivset mittemagneetilist (nt alu-
miinumist) kiilu (u 10° kuni 15°) ja mittemagnetilist haamrit (u 2 kuni 3 kg). Neid tööriistu va-
jatakse õnnetuse korral magnetraja külge jäänud objektide lahtilöömiseks ning nende vahele
jäänud kehaosade (sõrmed, käsi, jalg) vabastamiseks. Ärge asetage kunagi raudsüdamikuga
mootorit otse magnetrajale.
Võimsad magnetväljad võivad kahjustada ja purustada elektroonikaseadmeid ning mõõte-
riistu. Ärge asetage magnetosadega seadmeid arvutite, monitoride või magnetiliste andme-
kandjate (kõvakettad, krediitkaardid, audio- või videolindid) lähedusse.
Hoidke magnetradade omavahelist kaugust ja kaugust magnetraja ning muude magnetiliste
pindade vahel vähemalt 45 cm.
Magnetid tuleb nõuetekohaselt kõrvaldada. Nõuetekohase kõrvaldamise juures on peamine
püsimagnetite täielik demagneetimine.
2 Tööohutus Kasutusjuhend SIPLACE X-seeria S
2.2 Hoiatussildid Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
40
2.2 Hoiatussildid
SIPLACE X4 S-i ladumismasinal on järgmised skeemid.
Hoiatussiltide asukohad on SIPLACE'i mudelitel X4i S / X2 S / X3 S / samad.
2
HOIATUS
Hoiatussildi kahjustamine
Hoiatussiltide võivad kahjustada abrasiivseid puhastusvahendid ja lahustid.
Ärge kasutage hoiatussiltide puhastamiseks abrasiivseid puhastusvahendeid ega
lahusteid.
Kõik kahjustatud või mitteloetavad hoiatussildid tuleb uute vastu vahetada.
Kasutusjuhend SIPLACE X-seeria S 2 Tööohutus
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 2.2 Hoiatussildid
41
2.2.1 Hoiatussildid ladumismasinal (vaikesilt)

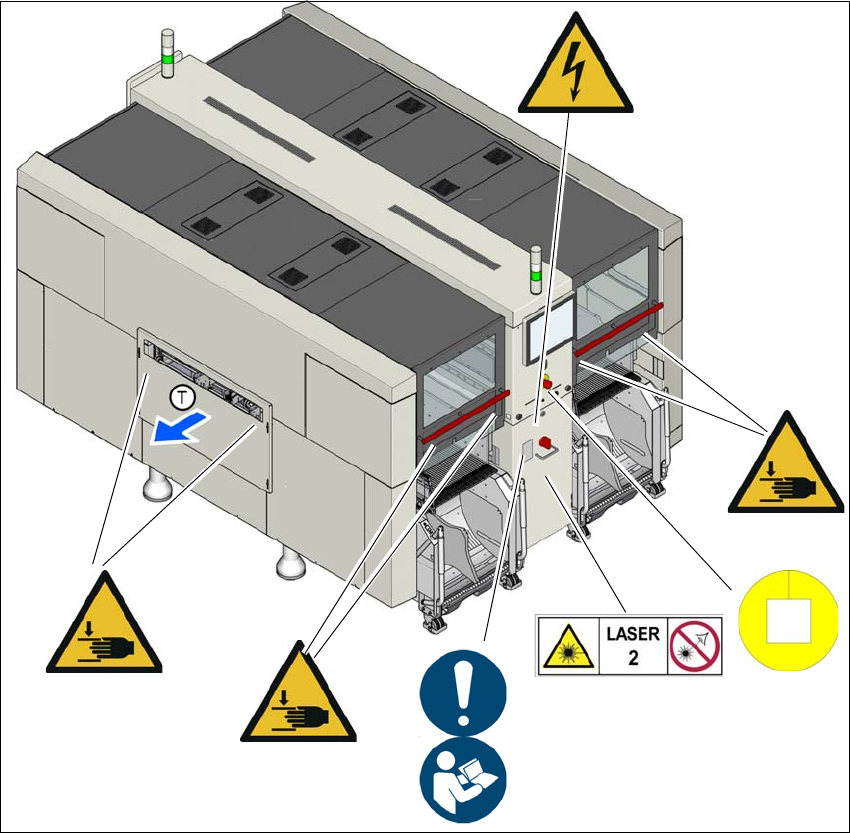

Jn 2.2 - 1 Hoiatussildid ladumismasinal - 1. osa (mudeli SIPLACE X4 S näitel) vaikesildid
Artikkel W 002, artikkel nr 03155798-01
Artikkel W 024, artikkel nr 03155346-01
Artikkel W 210, artikkel nr 03009350-01
Artikkel W 012, artikkel nr 03155378-01
Toode W laseriklass 2, toote nr 03155298-01
(T) Trükkplaatide liikumissuund
W 210
M 002
W 024
W laseriklass 2
W 024
W 024
W 012
