2 Tööohutus Kasutusjuhend SIPLACE X-seeria S 2.2 Hoiatussildid Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 50 2.2.5 Hoiatussildid ladum ismasinal (Hiina sildid) Jn 2.2 - 6 Hoiatussildid l adumismasinal (mudeli SIP…
Kasutusjuhend SIPLACE X-seeria S 2 Tööohutus
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 2.2 Hoiatussildid
49

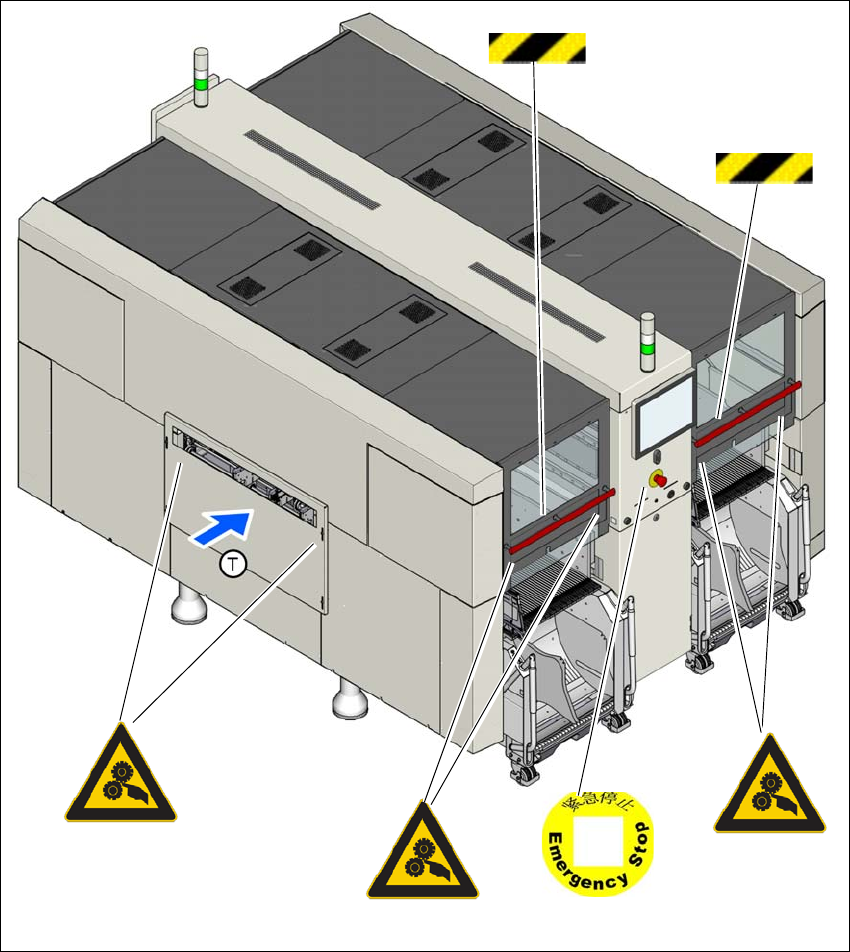

Jn 2.2 - 5 Hoiatussildid ladumismasinal 2. osa (käekaitsega mudeli SIPLACE X4 S näitel) Hiina sildid
Artikkel W 204-CN, artikkel nr 03149290-01
Artikkel W 209-CN, artikkel nr 03149080 -01
(1) Hoiatusribad neljal kaitsekattel
(T) Trükkplaatide liikumissuund
1
1
W 204-CN
W 204-CN
W 204-CN
W 209-CN
2 Tööohutus Kasutusjuhend SIPLACE X-seeria S
2.2 Hoiatussildid Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
50
2.2.5 Hoiatussildid ladumismasinal (Hiina sildid)

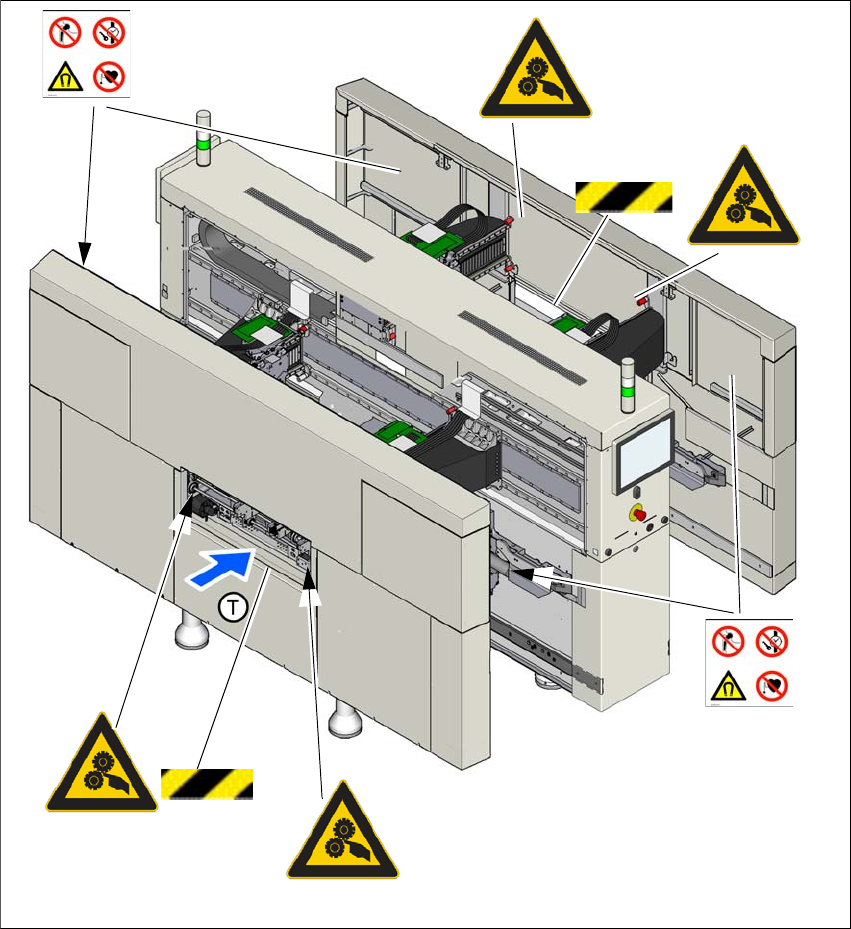

Jn 2.2 - 6 Hoiatussildid ladumismasinal (mudeli SIPLACE X4i S näitel) Hiina sildid
Artikkel W 204-CN, artikkel nr 03149290-01
Artikkel W 006, artikkel nr 03155812-01
(1) Hoiatusribad
(T) Liikumissuund
Hoiatussildid on paigaldatud metallist kattepaneelide siseküljele.
1
1
W 006
W 006
W 204-CN
W 204-CN
W 204-CN
W 204-CN
Kasutusjuhend SIPLACE X-seeria S 2 Tööohutus
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 2.2 Hoiatussildid
51

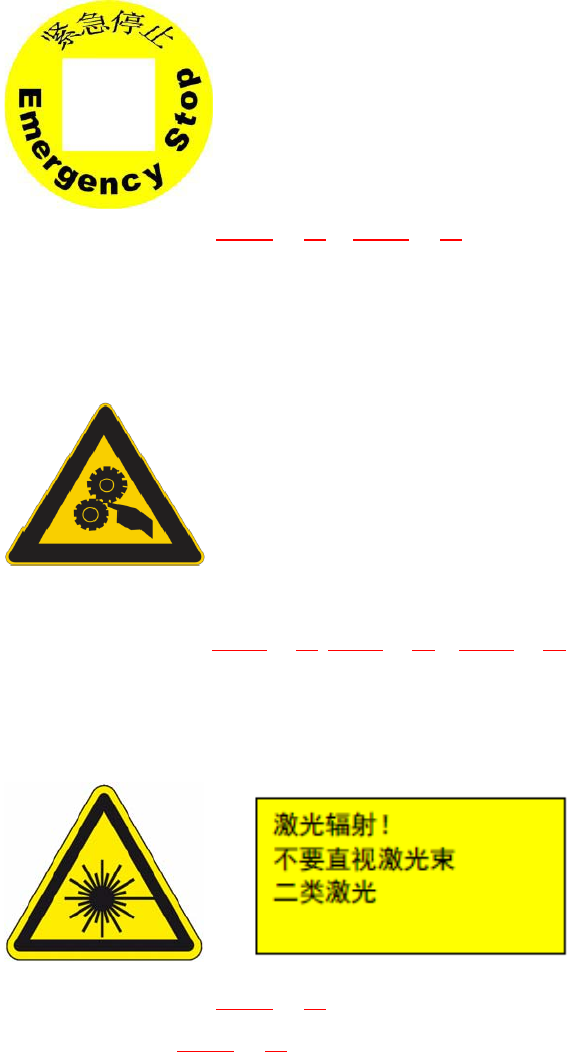

2.2.6 Hoiatussiltide tähendus ja kirjeldus (Hiina silt)
Järgnevad Hiina klientidele mõeldud sildid näevad välja teistsugused (võrreldes ülejäänud maail-
male mõeldud siltidega).
2.2.6.1 Hoiatussilt W 209-CN
2
Artikkel W 209-CN joon. 2.2 - 4, lk 48 ja 2.2 - 5, lk 49, toote nr 03149080-01
(Kogus ladumismasina kohta: 2)
2.2.6.2 Hoiatussilt W 204-CN
2
Artikkel W 204-CN joon. 2.2 - 4, lk 48, 2.2 - 5, lk 49 ja 2.2 - 6, lk 50 artikkel nr 03149290-01 (kogus
ladumismasina kohta: 16)
2.2.6.3 Hoiatussilt W 004-CN koos laseri tekstisildiga
2
Artikkel W 004-CN joon. 2.2 - 4, lk 48, toote nr 03155348-01 (kogus ladumismasina kohta: 1)
Laseri tekstisilt joon.2.2 - 4
, lk 48, toote nr 03155432-01 (kogus ladumismasina kohta: 1)
2
2
2
2
2
2
Hoiatussilt AVARIISEISKAMISNUPUL
2
2
2
Hoiatus käevigastuste eest
Käte asetamisel näidatud kohta võidakse neid muljuda.
Ärge asetage töötava ladumismasina korral sinna käsi.
Ärge küünitage ladumismasina poole.
