Kasutusjuhend SIPLACE X-seeria S 2 Tööohutus Alates tarkvaraversioonist 713.0 Väl jaanne 11/2019 2.6 Ohutusfunktsioonid 81 2.6.3.2 Kait selülitite asukohad ladumismasinal 2 Jn 2.6 - 7 Kaitselülitite asukohad ladu mismasi…
2 Tööohutus Kasutusjuhend SIPLACE X-seeria S
2.6 Ohutusfunktsioonid Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
80
2
Jn 2.6 - 6 Nuppude ja lülitite asukohad - vaade trükkplaadi sisendpoolelt (SIPLACE X2 S / X3 S / X4 S näitel)
(1) Start-nupp (valge)
(2) Stopp-nupp (must)
(3) AVARIISEISKAMISNUPP
(4) Komponendikäru dokkimise ja vabastamise nupp vastavas kohas
(T) Trükkplaatide liikumissuund
(3)
(1)
(4)
(2)
(4)
Kasutusjuhend SIPLACE X-seeria S 2 Tööohutus
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 2.6 Ohutusfunktsioonid
81
2.6.3.2 Kaitselülitite asukohad ladumismasinal
2

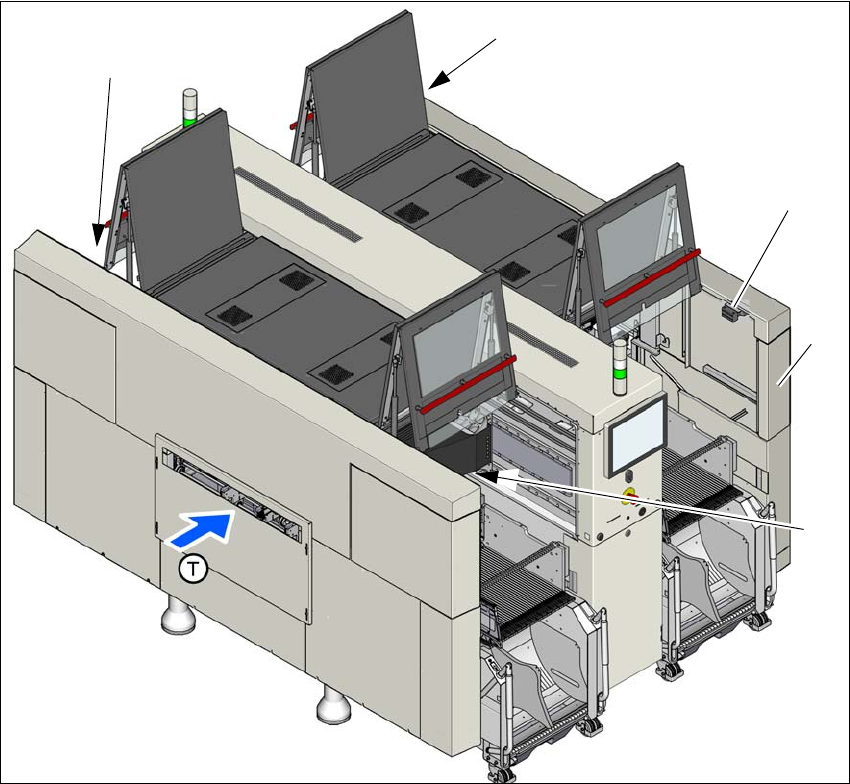

Jn 2.6 - 7 Kaitselülitite asukohad ladumismasinal (SIPLACE X4i S-i näitel)
(1) Kaitsekatte lüliti, asukoht 1
(2) Kaitsekatte lüliti, asukoht 2
(3) Kaitsekatte lüliti, asukoht 3
(4) Kaitsekatte lüliti, asukoht 4
(5) Näide hooldusklapp kaitsekatte lülitiga asukohas 2 (valikus kõigis kohtades)
(T) Trükkplaatide liikumissuund
(2)
(3)
(1)
(4)
(5)
2 Tööohutus Kasutusjuhend SIPLACE X-seeria S
2.6 Ohutusfunktsioonid Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
82
2.6.3.3 Funktsioonide kirjeldus
Pealüliti väljalülitatud asendis (OFF) (vt pos 1 joonis
2.6 - 5, lk 79) 2
Pealüliti ühendab elektritoitest lahti kolm faasi L1, L2 ja L3.
2
2
Pealüliti sisselülitatud asendis 2
Kui pealüliti on sisse lülitatud, on toitepinge aktiveeritud ja ühendatud kõigi AC/DC-konverteritega.
Juhtarvuti käivitub ning kõik toitepinged aktiveeruvad seadmesiseselt. Portaalitelgede (300 V-) ja
tähttelgede (160 V-) vaheahela pinged pluss konveieriajamite toitepinged ühendatakse ohutuse
huvides samuti start-nupu abil.
Start-nupp, valge (artikkel 1 joon. 2.6 - 5, lk 79 ja joon. 2.6 - 6, lk 80) 2
Pärast pealüliti sisselülitamist nõutakse kasutajalt start-nupu vajutamist, et ladumismasin alustaks
komponentide ladumist. Sama viip kuvatakse ka pärast kaitsekatete avamist või AVARIISEISKA-
MISNUPU vajutamist.
Vajutage stardinuppu vähemalt 200 ms ja kuni 1500 ms, seejärel laske lahti. Kui lasete nupu
lahti, lülitub ladumismasin sisse.
Stopp-nupp, must (artikkel 2 joon. 2.6 - 5, lk 79 joon. 2.6 - 6, lk 80) 2
Neid nuppe kasutatakse ladumismasina seiskamiseks.
OHTLIK
Ladumismasina ebaõige käsitsemine võib seetõttu põhjustada surma, tõsise vigastuse
või suure kahju.
Järgmised komponendid jäävad eluohtliku pinge alla - seda isegi siis, kui pealüliti on välja
lülitatud:
– Pealüliti S1 küljes oleva kaabli ühendusklemmid L1, L2, ja L3
– Peasisendklemm X94
– Kõik juhtmed, mis jäävad ka pärast pealüliti väljalülitamist pinge alla, on oranži värvi.
Järgige alati kohalduvaid tööõnnetuste vältimise ja DIN-norme (ennekõike EN
60204 osa 1 või IEC 60204 osa 1) ning riigis kehtivaid ohutusnõudeid.
Toiteallika kaitseust tohib avada AINULT vastavalt kvalifitseeritud ja väljakoolitatud
personal.
OHTLIK
Toitevarustusseadmes kasutatavate energiasalvestusseadmete tõttu on toitevarustus-
seadmes ohtlik pinge veel umbes5 minutit pärast pealüliti väljalülitamist ja toiteallikast la-
hutamist.
