Kasutusjuhend SIPLACE X-seeria S 2 Tööohutus Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 2.7 Jääkpinged ja tühjakslaadimise ajad 91 2 Jn 2.7 - 1 T oiteplokk, eestvaade (1) Pealüliti (S1) (2) Võrgutoitekaabli ühend…
2 Tööohutus Kasutusjuhend SIPLACE X-seeria S
2.7 Jääkpinged ja tühjakslaadimise ajad Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
90
2.7.2 Energiaolek toitepistikul
2
2.7.3 Pealüliti välja lülitatud, aga ladumismasin on võrguga ühendatud
2
OHTLIK
Oht toitepistikus oleva jääkpinge tõttu
Pärast ladumismasina toitepistiku lahutamist võib endiselt olla 60 µC jääkpinge (kooskõ-
las standardiga EN 60204-1). Mitme ladumismasina toiteühenduste kombineerimisel võib
see kujutada ohtu.
OHTLIK
Eluohtlik pinge.
Ladumismasina ebaõige käsitsemine võib seetõttu põhjustada surma, tõsise vigastuse
või suure kahju.
Järgmised komponendid jäävad toiteplokis eluohtliku pinge alla - seda isegi siis, kui pea-
lüliti on välja lülitatud:
– Toiteklemmid X94. Vt ka jaotist 4.2.3.4
, lk 197).
– Pealülitil S1 üksused L1, L2 ja L3
– Kaitseväljalülitus (CSB) on pärast pealüliti väljalülitamist veel umbes5 minutit pinge
all.
– Kõik juhtmed, mis jäävad ka pärast pealüliti väljalülitamist pinge alla, on oranži värvi.
Kasutusjuhend SIPLACE X-seeria S 2 Tööohutus
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 2.7 Jääkpinged ja tühjakslaadimise ajad
91
2

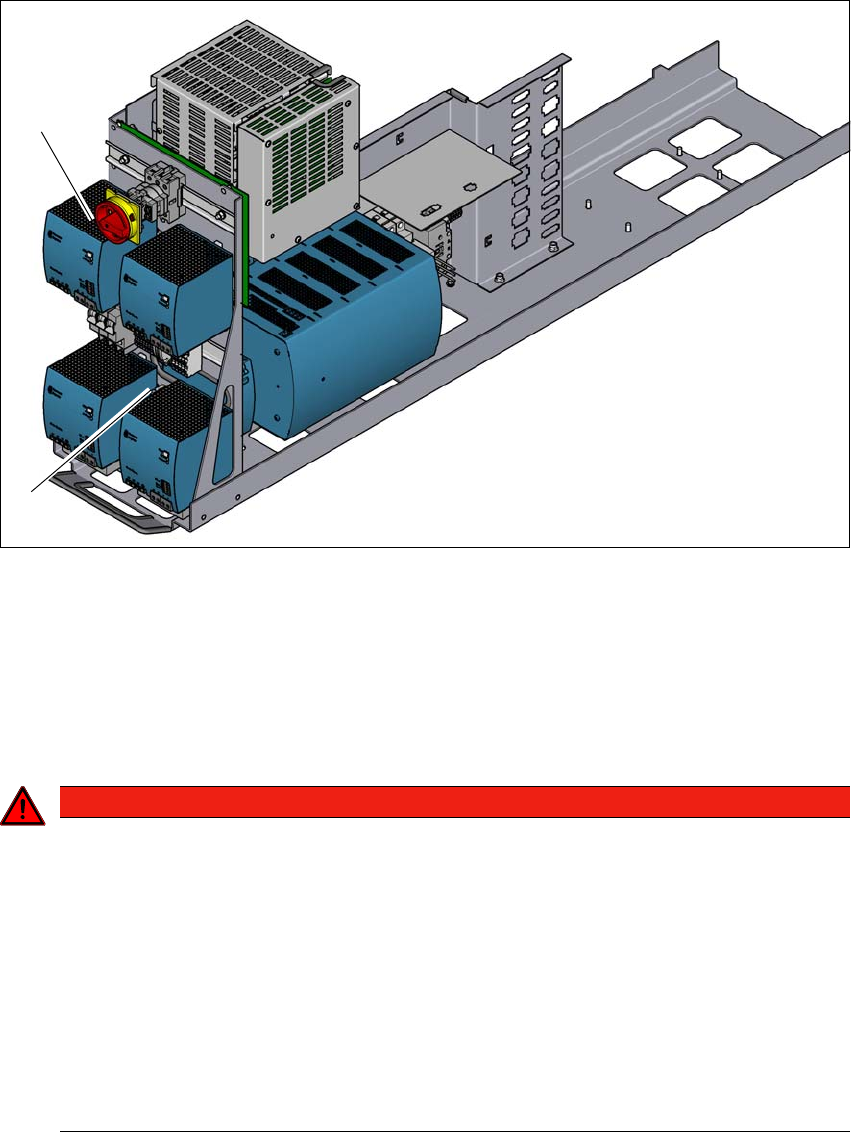

Jn 2.7 - 1 Toiteplokk, eestvaade
(1) Pealüliti (S1)
(2) Võrgutoitekaabli ühendusklemmid (X94)
2.7.4 Pealüliti välja lülitatud - ladumismasin on toitevõrgust lahutatud
2
(1)
(2)
OHTLIK
Eluohtlik pinge toiteplokis!
Toiteplokil on komponendid (kondensaatorid), millesse võib jääda eluohtlik pinge umbes
5 minutiks, isegi siis, kui ladumismasin on välja lülitatud ja toitepistik lahutatud.
Toiteallika kallal töötamise korral lülitage pealüliti välja, kindlustage see taassisselü-
litamise vastu, lahutage ladumismasin toitevõrgust ja oodake 5 minutit, kuni konden-
saatorid on tühjaks laadinud..
Kontrollige üle, ega ei esine jääkpinget. Vaadake teenindusjuhendis kirjeldatud prot-
seduuri.
Toiteploki ja kaitseväljalülituse (CBS) kallal on lubatud töid teha ainult ASM Assembly
Systems GmbH&Co.KG hooldustehnikutel, kes on saanud väljaõppe ASM-i juures.
2 Tööohutus Kasutusjuhend SIPLACE X-seeria S
2.7 Jääkpinged ja tühjakslaadimise ajad Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
92
2.7.5 Suruõhutingimused pärast pealülitist väljalülitamist
Pealüliti väljalülitamisel või ladumismasina elektrivarustuse katkestuse korral sulgeb elektriliselt
juhitav peaventiil suruõhumooduli (osa 1 joonis 2.8 - 1
, lk 94). Rõhk langeb 5 sekundi jooksul 0
MPa (0 bar) peale. Elektriliselt juhitavate peaklappide ees olevad komponendid jäävad rõhu alla.
