- 58 - RE F.N O N OT E PA RT NO D E S C R I P T I O N 品 名 Qt y 1 E517 1-72 9- 0A 0 CAL BLOCK A SM. ＣＡＬ ブロック組 1 2 PJ-301040 5- 06 ST R AIGHT ストレート (1 ) 3 BT-0400 251-EB U RE THANE H OSE, BLA CK ウレタンホ−ス 黒 ( 0.1 ) 4 PF-0100…
- 57 -

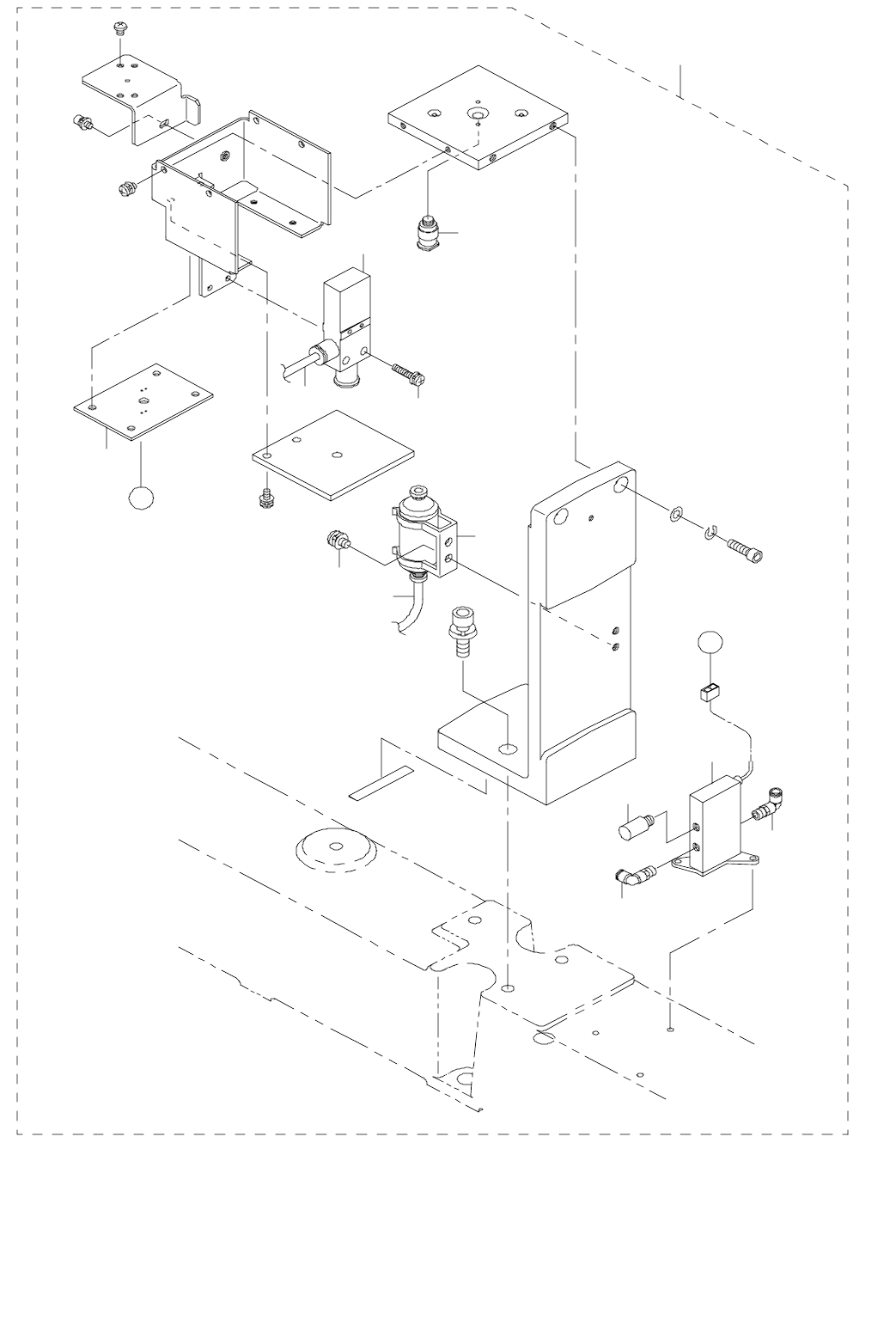

29.CAL BLOCK COMPONENTS
ＣＡＬ ブロック関係
12
10
9
2
4
5
7
8
11
3
A
A
6
3
1
- 58 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E5171-729-0A0 CAL BLOCK ASM.
ＣＡＬ ブロック組
1
2 PJ-3010405-06 STRAIGHT
ストレート
(1)
3 BT-0400251-EB URETHANE HOSE, BLACK
ウレタンホ−ス 黒
(0.1)
4 PF-0100010-00 UNION FILTER
ユニオン フィルタ−
(1)
5 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
6 E3066-700-000 EJECTOR
エジェクタ
(1)
7 SL-4031681-SC SCREW M3 X 16
なべ小ねじセムス Ｍ ３ Ｌ ＝１６
(2)
8 PJ-3040405-05 ELBOW
エルボユニオン
(1)
9 PJ-3040651-01 ELBOW UNION 6XPT1/8
エルボユニオン ６ ＸＰＴ １／８
(1)
10 PX-0580010-00 SILENCER
サイレンサ
(1)
11 E8609-721-0A0 CAL BLOCK CIRCUIT BOARD ASM.
ＣＡＬ ブロック基板組
(1)
12 E9367-725-0A0 CAL VACUUM ON CABLE ASM.
ＣＡＬ バキュ−ム ＯＮ ケ−ブル組
(1)
- 59 -

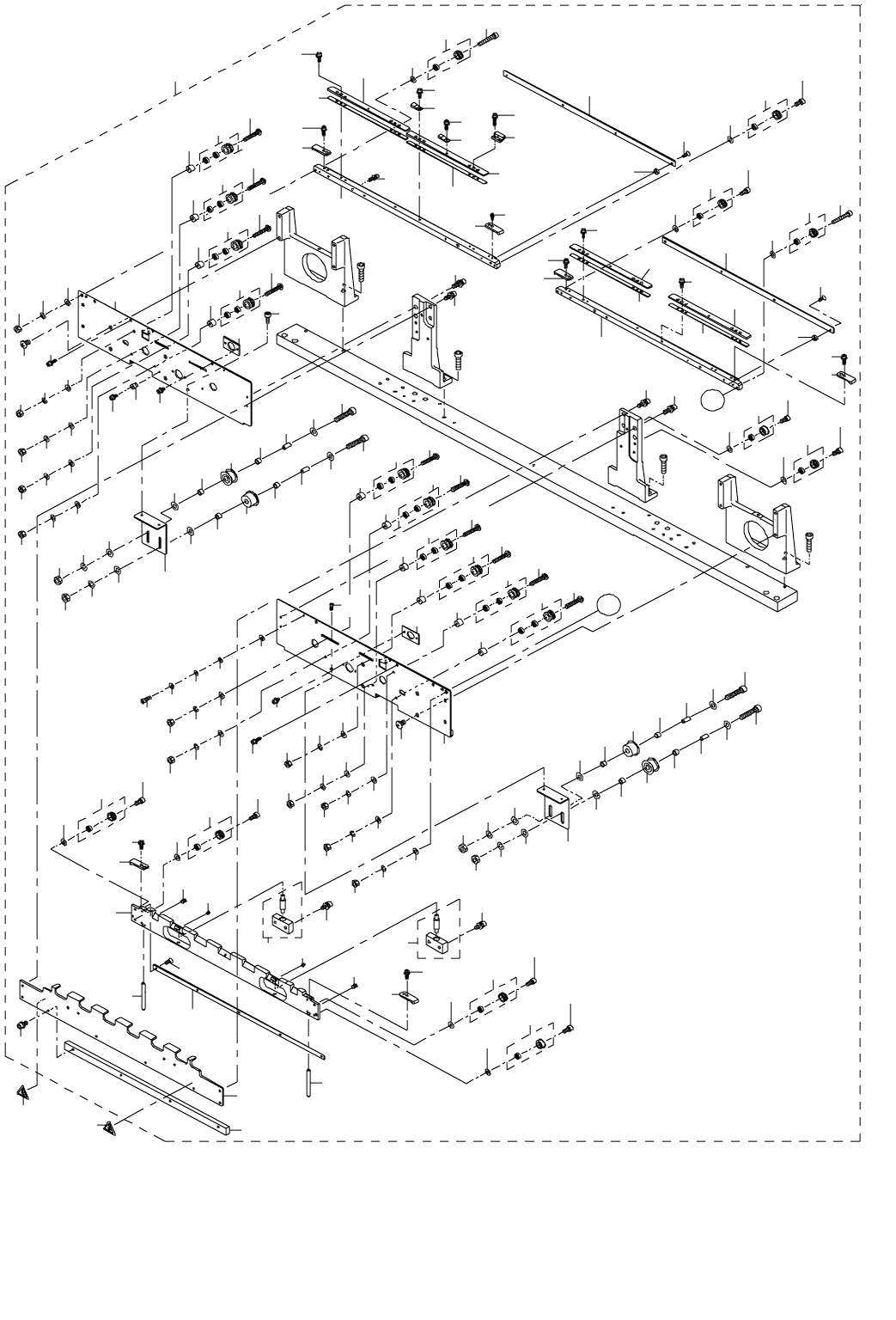

30.PWB CONVEYOR COMPONENTS (1) 2010M (1)
基板搬送関係（１）２０１０ Ｍ（１）
11
13
13
45
46
46
44
47
48
48
51
52
22
25
45
44
11
39
47
41
64
64
37
33
32
31
28
30
30
31
32
30
31
32
29
28
2
3
5
6
9
38
27
20
54
56
37
29
18
7
10
11
11
12
12
12
14
14
14
15
15
14
15
16
55
16
21
21
11
8
40
40
49
50
54
16
11
8
55
54
17
22
17
22
25
22
42
43
53
57
58
53
58
57
33
33
24
26
23
38
9
26
24
23
35
34
34
35
36
32
31
30
26
24
23
17
22
25
17
15
12
4
60
62
63
62
59
59
59
62
61
62
63
59
59
62
60
62
63
59
33
59
59
62
63
62
61
1
24
26
23
24
26
23
20
18
27
20
18
27
26
24
23
22
25
17
22
17
25
22
17
25
19
22
19
25
A
A
22
17
25
24
26
23
20
18
27
20
18
27
20
18
27
20
18
27
26
24
23
26
24
23
26
23
24
26
24
23
18
20
27
18
20
27
20
18
27
26
24
23
