- 7 -

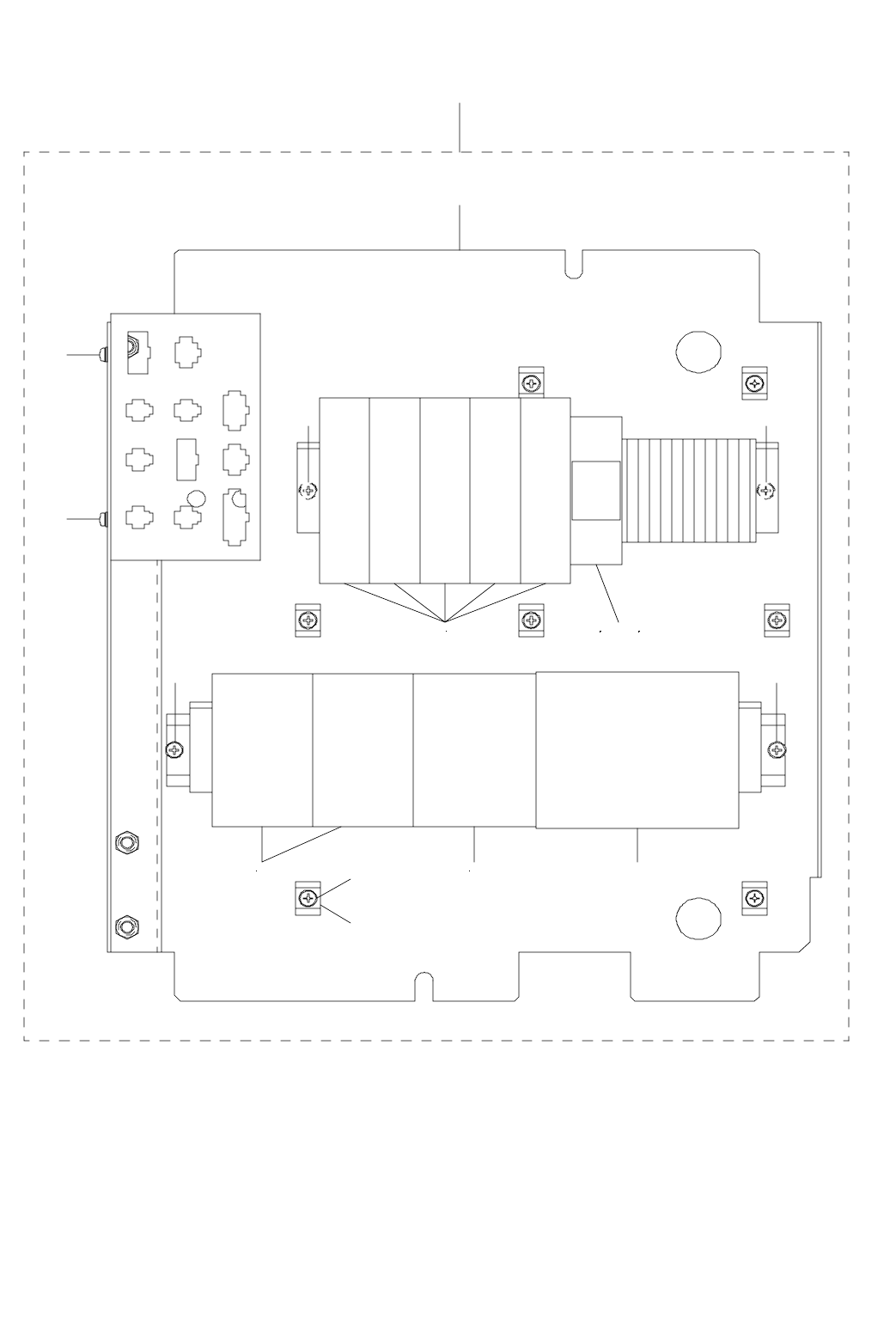

4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (1)
ベースフレーム電装関係（１）
K3 K2 K1 SR
K4 K5 K6 K7 K8 K9
2
4
3 3
33
6
5
9
12 8 12 7
10
13 11 14 15
4
1
- 8 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E1672-729-0A0 SAFETY UNIT ASM. (20)
安全ユニット組（２０）
1
2 E1672-729-000 SAFETY UNIT BASE 20
安全ユニットベース２０
(1)
3 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(4)
4 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(2)
5 HX-0029400-00 FIXED BASE
固定ベース
(7)
6 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(7)
7 HB-0011400-00 RELAY
リレー
(1)
8 HA-0042800-0A CONTACTOR
コンタクタ
(1)
9 HA-0042800-00 SOLENOID SWITCH-TYPE
電磁開閉器
(2)
10 HB-0013900-00 RELAY
リレー
(5)
11 HB-0001000-00 RELAY
リレ−
(1)
12 HA-0041100-01 COIL SERGE KILLER
コイル サージ キラー
(3)
13 HB-0013900-10 RELAY SOCKET
リレー用ソケット
(5)
14 HB-0002100-20 RELAY SOCKET
リレ−ソケット
(1)
15 HB-0002100-10 RELAY HOLOER PYC-A1
リレ−保持金具
(2)
- 9 -

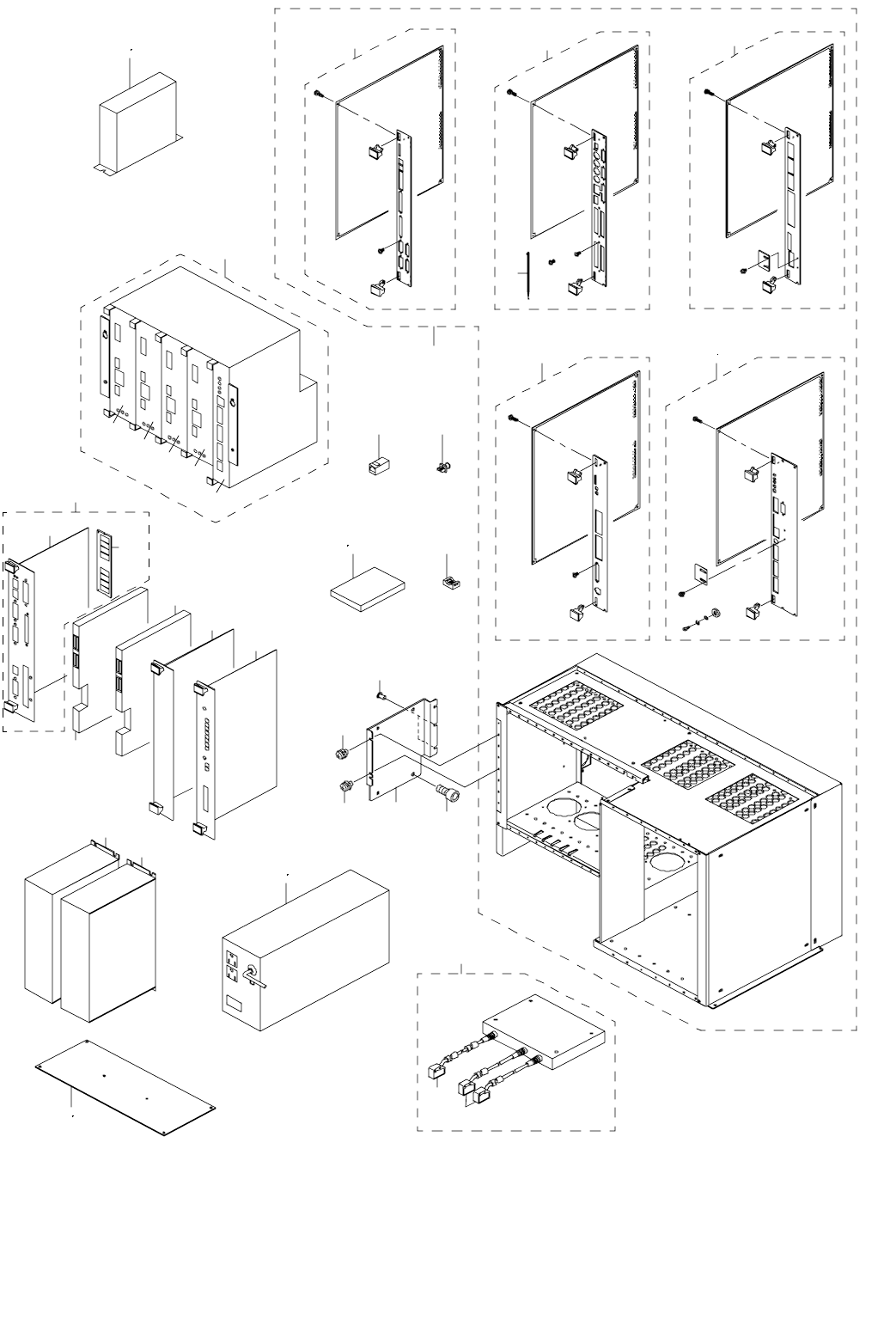

5. BASE FRAME ELECTRIC APPARATUS COMPONENTS (2)
ベースフレーム電装関係（２）
5
7
8
35
9
10
15
12
24
26
25
27
27
2
3
6
4
17
38
34
37
16
13
21
14
1
23
36
28 33
30
30
32
32
31
29
22
11
16
18
20
19
