4022 593 51701 操作手册
07.01 AX-301/501 13
2

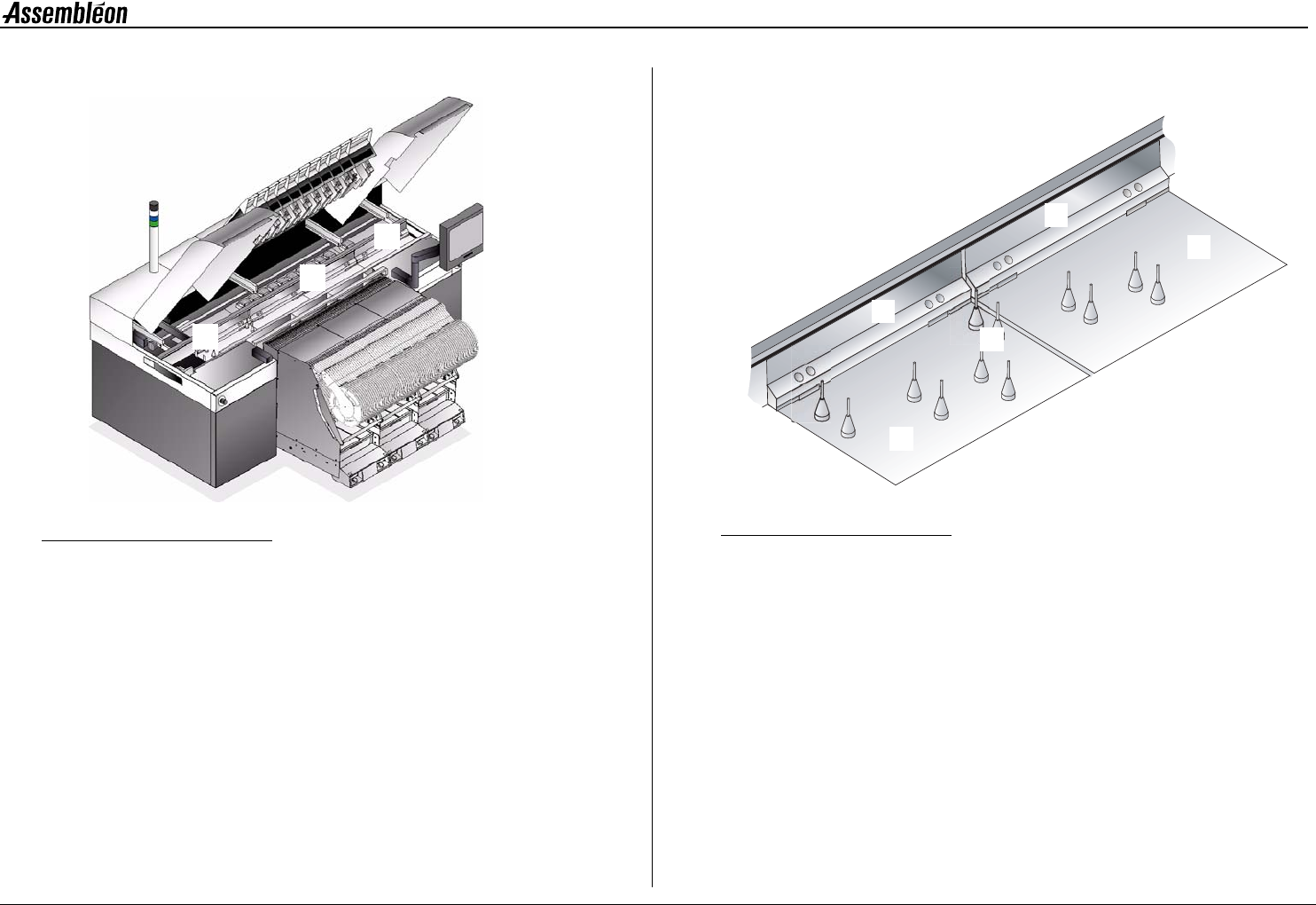

2.3 传板机构模块
图 10 传板机构模块
传送机构模块将基板传送过机器。
1 进板。
2 工作区。
3 出板。
2.3.1 基板支撑
图 11 基板支撑
1 支撑板。
2 支撑销。
3 后支撑条。
3
2
1
1
2
3
3
1
4022 593 51701 操作手册
07.01 AX-301/501 14
2
2.4 贴片模块概述
图 12 贴片模块概述
1 窄贴片模组，参见 2.4.1. 贴片模组。
2 标准贴片模组，参见 2.4.1. 贴片模组。
3 贴片头，参见 2.4.2. 贴片头。
4 吸嘴更换单元，参见 2.4.3. 吸嘴更换单元。
5CV照相机，参见 2.4.4. CV 照相机。
2.4.1 贴片模组
手柄上的 LED 状态指示灯：
绿色 = 正在运行，红色 = 注意！
窄贴片模组 (1) 和标准贴片模组 (2) 在机器上都可以找到。它们的功
能相同，但是窄贴片模组的宽度是标准贴片模组的宽度的一半。这
样，在不增大贴片模组占用空间的情况下，输出可以翻倍。贴片模组
(1, 2) 将贴片头 (3) 移动到正确的贴片位置。
2.4.2 贴片头
图 13 贴片头激光影像 （左），贴片头单影像 （右）
1BA（基板对中）照相机。
2 激光镭射。激光镭射是可选的：
• 贴片头激光影像上存在
• 贴片头单影像上不存在
3 用于处理元件的 RZ 单元。
4 吸嘴，通过磁力固定到位，
吸嘴概述参见 2.4.5. 吸嘴。
2
1
3
4
5
3
1
2
4
