4022 59 3 51701 操作手册 07.01 AX-301/50 1 15 2 2.4.3 吸嘴更换单元 图 14 吸嘴更换单 元 A 吸嘴栈位，放置不使用的吸嘴 。 B 元件弃料盒 （标准 ） 。 C 真空校准垫。 DB A 照相机的光校准垫。 EM e l f 真空校准工具。 2.4.4 CV 照相机 图 15 CV 照相机 1C V （元 件影像）照相机。 2 大元件弃料盒。 1 2 3 4 5 6 7 8 B C D E…
4022 593 51701 操作手册
07.01 AX-301/501 14
2
2.4 贴片模块概述

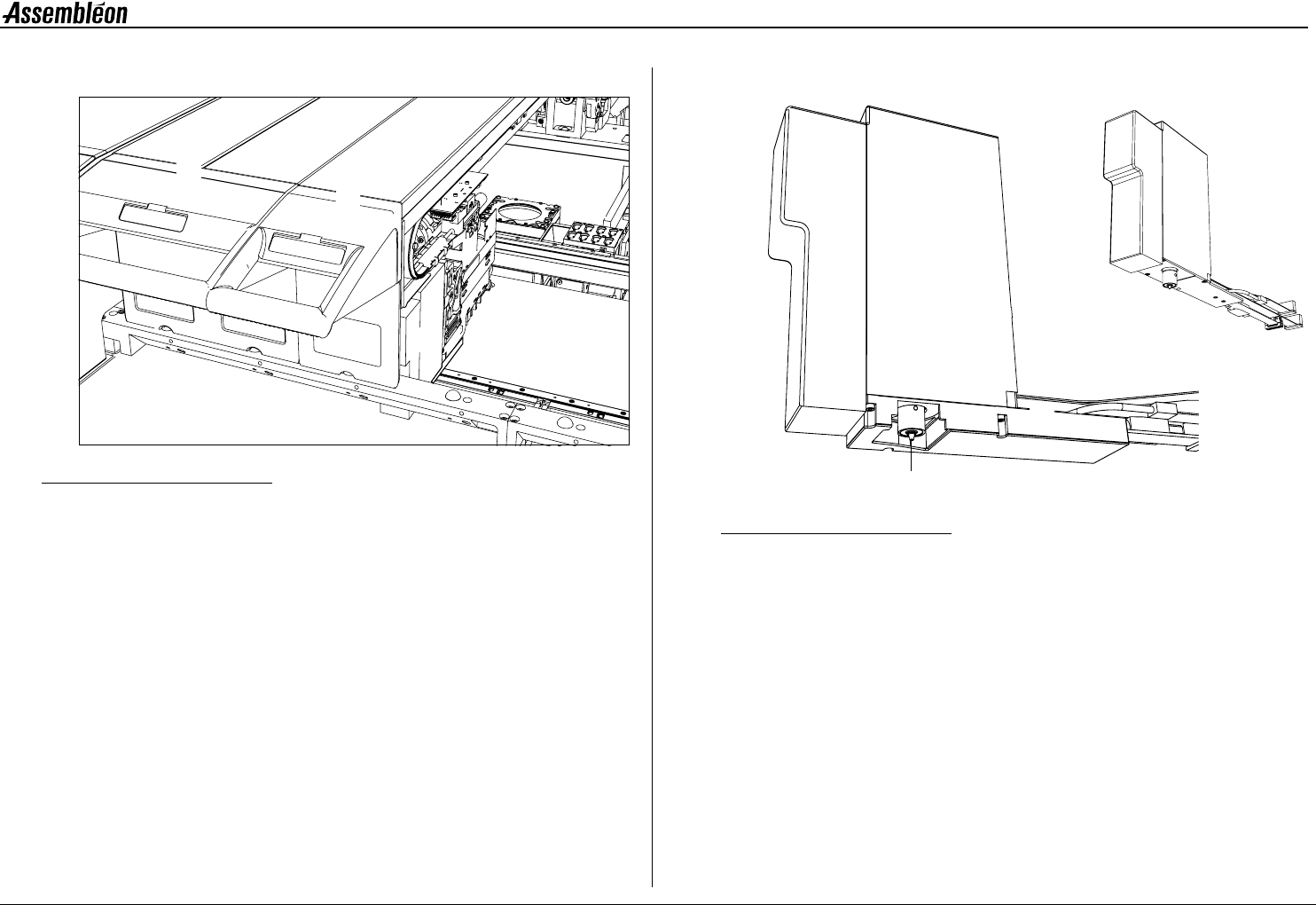

图 12 贴片模块概述
1 窄贴片模组，参见 2.4.1. 贴片模组。
2 标准贴片模组，参见 2.4.1. 贴片模组。
3 贴片头，参见 2.4.2. 贴片头。
4 吸嘴更换单元，参见 2.4.3. 吸嘴更换单元。
5CV照相机，参见 2.4.4. CV 照相机。
2.4.1 贴片模组
手柄上的 LED 状态指示灯：
绿色 = 正在运行，红色 = 注意！
窄贴片模组 (1) 和标准贴片模组 (2) 在机器上都可以找到。它们的功
能相同，但是窄贴片模组的宽度是标准贴片模组的宽度的一半。这
样，在不增大贴片模组占用空间的情况下，输出可以翻倍。贴片模组
(1, 2) 将贴片头 (3) 移动到正确的贴片位置。
2.4.2 贴片头
图 13 贴片头激光影像 （左），贴片头单影像 （右）
1BA（基板对中）照相机。
2 激光镭射。激光镭射是可选的：
• 贴片头激光影像上存在
• 贴片头单影像上不存在
3 用于处理元件的 RZ 单元。
4 吸嘴，通过磁力固定到位，
吸嘴概述参见 2.4.5. 吸嘴。
2
1
3
4
5
3
1
2
4
4022 593 51701 操作手册
07.01 AX-301/501 16
2
2.4.5 吸嘴

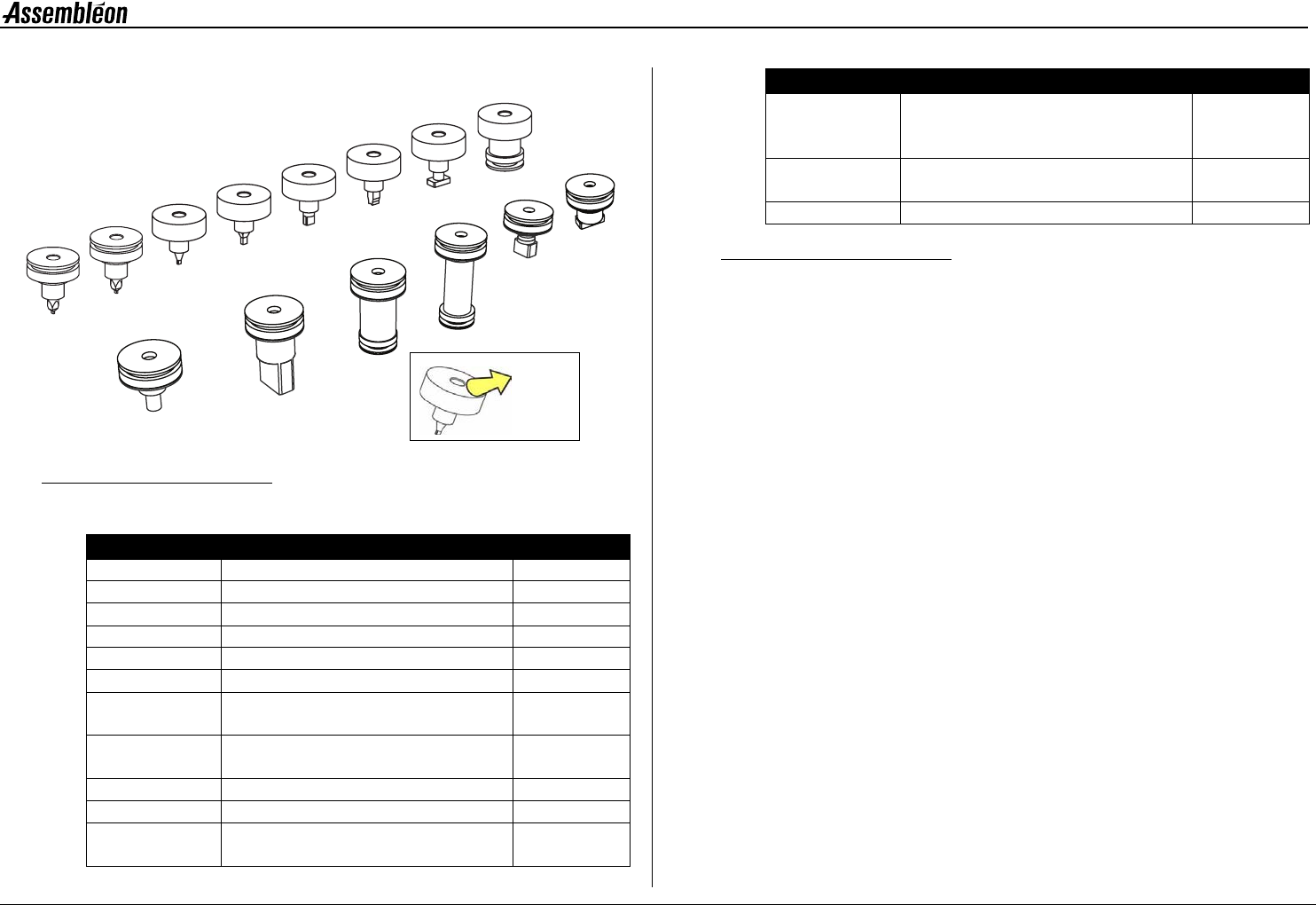

图 16 吸嘴概览
每个元件使用指定的吸嘴处理。
图 17 吸嘴，概览
吸嘴类型 封装类型 对中类型
CPL1 R/C01005
激光
CPL2 R/C0201..R/C0402
激光
L3 R/C0402..R/C0603
激光
L4 R/C0603..R/C1206
激光
L5 R/C1206..R/C2516 SO14..SO16
激光
L6 MELF
激光
L7
BGA、 SO、 SOJ、 SSOP、 TSSOP、
VSO、 QFP、 TANT 和 PLCC
激光
L8
BGA、 SO、 SOJ、 SSOP、 TSSOP、
VSO、 QFP 和 PLCC
激光 / 照相机
V3
BGA、倒装片等 激光 / 照相机
V4
低连接器 照相机
V5
BGA、 SO、 SOJ、 SSOP、 TSSOP、
VSO、 QFP 和 PLCC
照相机
L5
L7
L8
CPL1
L3
L6
L4
V4
V5
V6
V7
V3
CPL2
V8
吸嘴
名称
V6
BGA、 SO、 SOJ、 SSOP、 TSSOP、
VSO、 QFP 和 PLCC，在 “激光镭射”
下处理
照相机
V7
所有 BGA、SO、SOJ、SSOP、TSSOP、
VSO、 QFP、 TANT 和 PLCC
激光 / 照相机
V8
高连接器 照相机
吸嘴类型 封装类型 对中类型
