4022 59 3 51701 操作手册 07.01 AX-301/50 1 22 2 2.7 图形用户界面 机器通过触摸屏进行操作。敲击 触摸屏可以激活所需的功能。不需 要 使用键盘。触摸屏下面的机台中 的键盘仅在维修时使用。 2.7.1 约定 图 23 触摸屏 激活触摸屏上的按钮在本手册中 用圆指示。如果必须激活多个按钮 ， 则按编号显示按钮序列。 2.7.2 触摸屏布局 屏幕分为以下面板： 图 24 触摸屏，布局 A 标题面板： …
4022 593 51701 操作手册
07.01 AX-301/501 21
2
2.6.2 在 FCM-II 料车上处理供料器
A 检查供料器和料车上的供料器接口表面是否清洁，没有元件，
并且没有任何机械损伤。
B 将供料器置于所需供料器栈位上方的水平位置。使用 1 到 44 进
行编号。
降低供料器，使导杆 (1) 进入槽孔。
拉动手柄 (2)，将两个定位针滑入 (3) 孔中 (4)，直到卡杆 (5) 锁
到料车的锁定轴上。
确保供料器笔直插入，并且与供料器杆的槽口平行。
C 如果供料器正确装入供料器料车，绿色的 LED 指示灯 (1) 会闪烁
大约 3 秒，之后，该指示灯会一直亮起。
（使用按钮 3 或 4）检查 / 纠正第一个元件的贴片位置 (2)。
■ 按相反顺序即可卸下供料器。

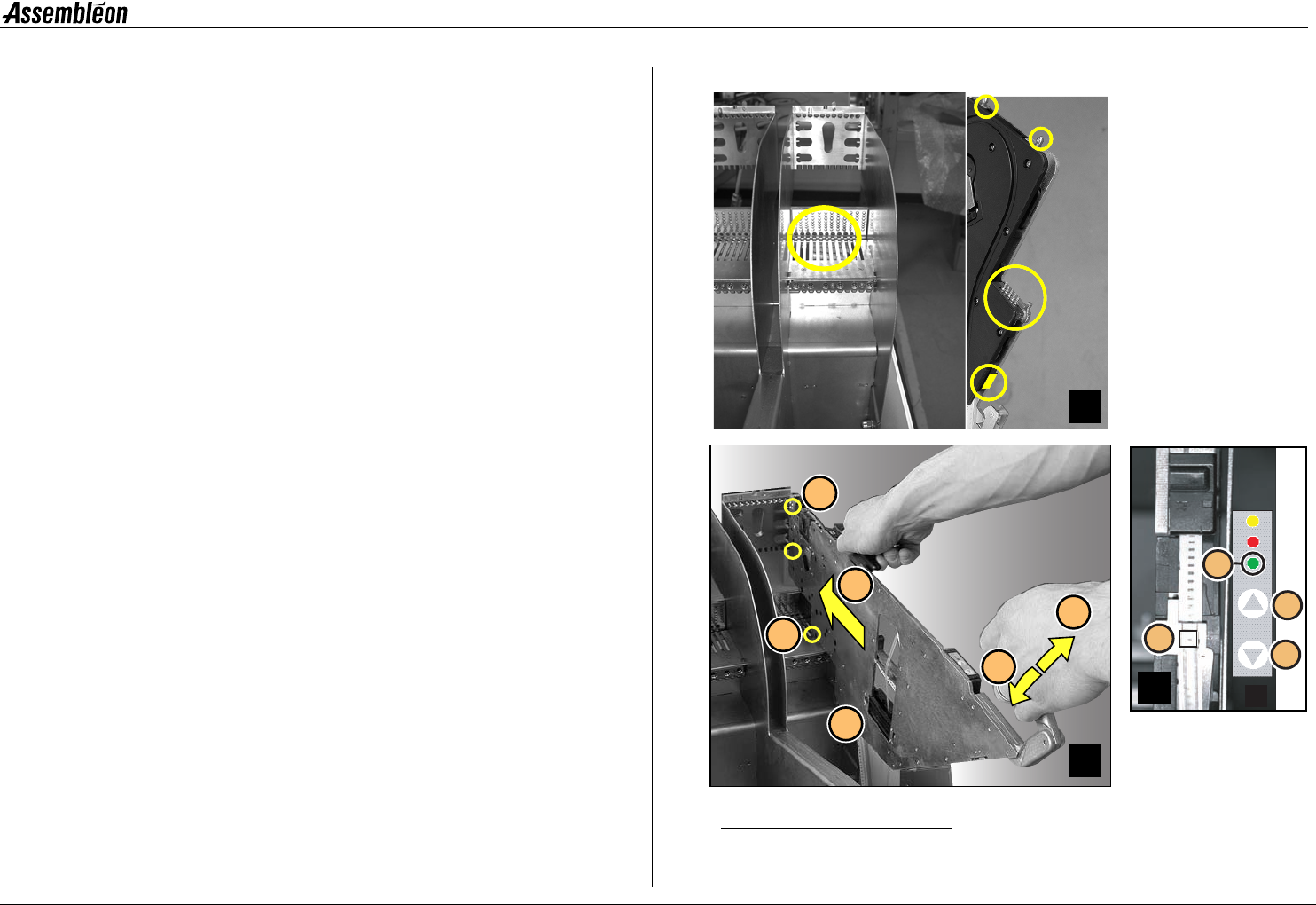

图 22 处理供料器
4
1
5
5
2
3
D
1
3
4
2
C
A
B
4022 593 51701 操作手册
07.01 AX-301/501 22
2
2.7 图形用户界面
机器通过触摸屏进行操作。敲击触摸屏可以激活所需的功能。不需要
使用键盘。触摸屏下面的机台中的键盘仅在维修时使用。
2.7.1 约定

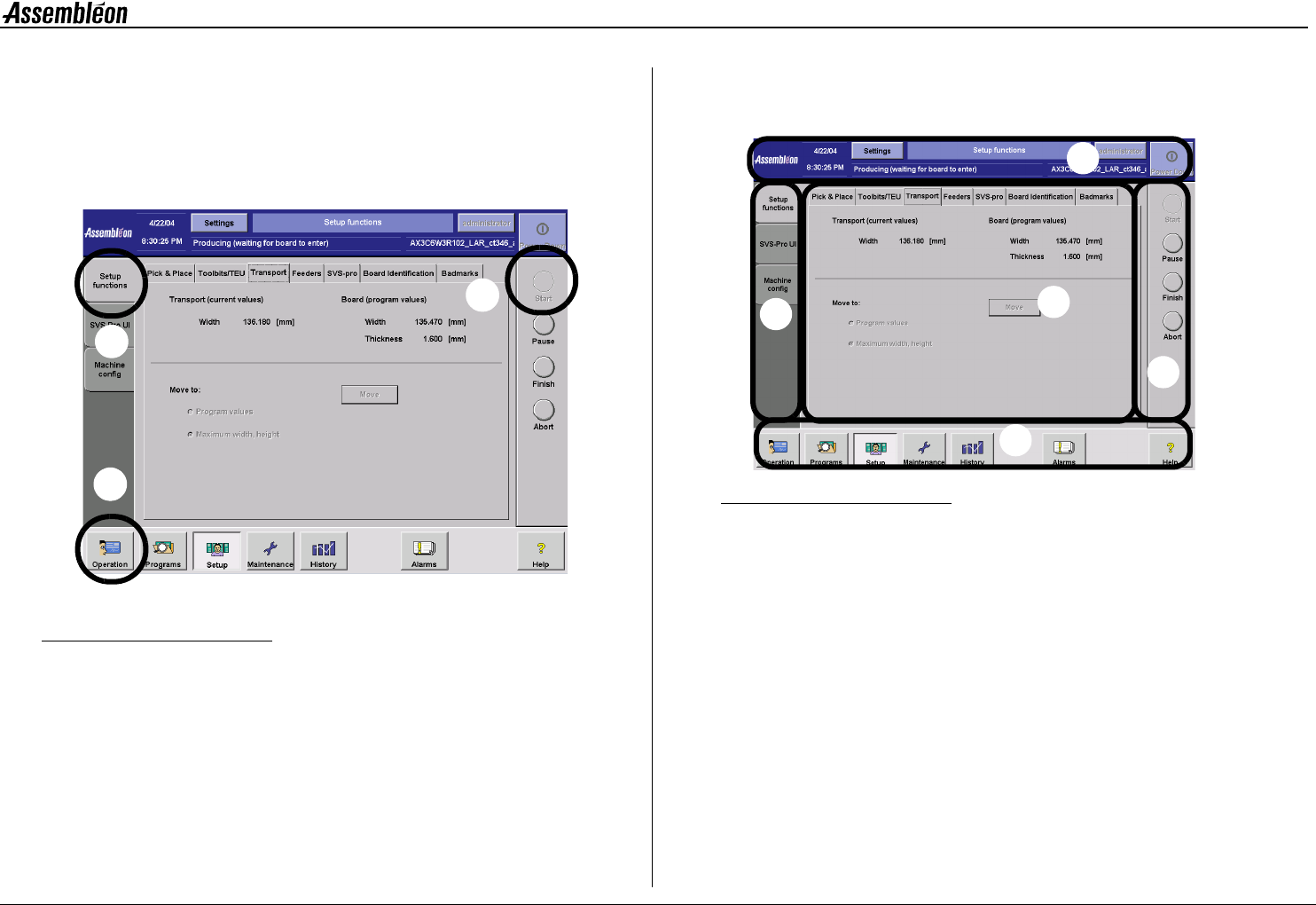

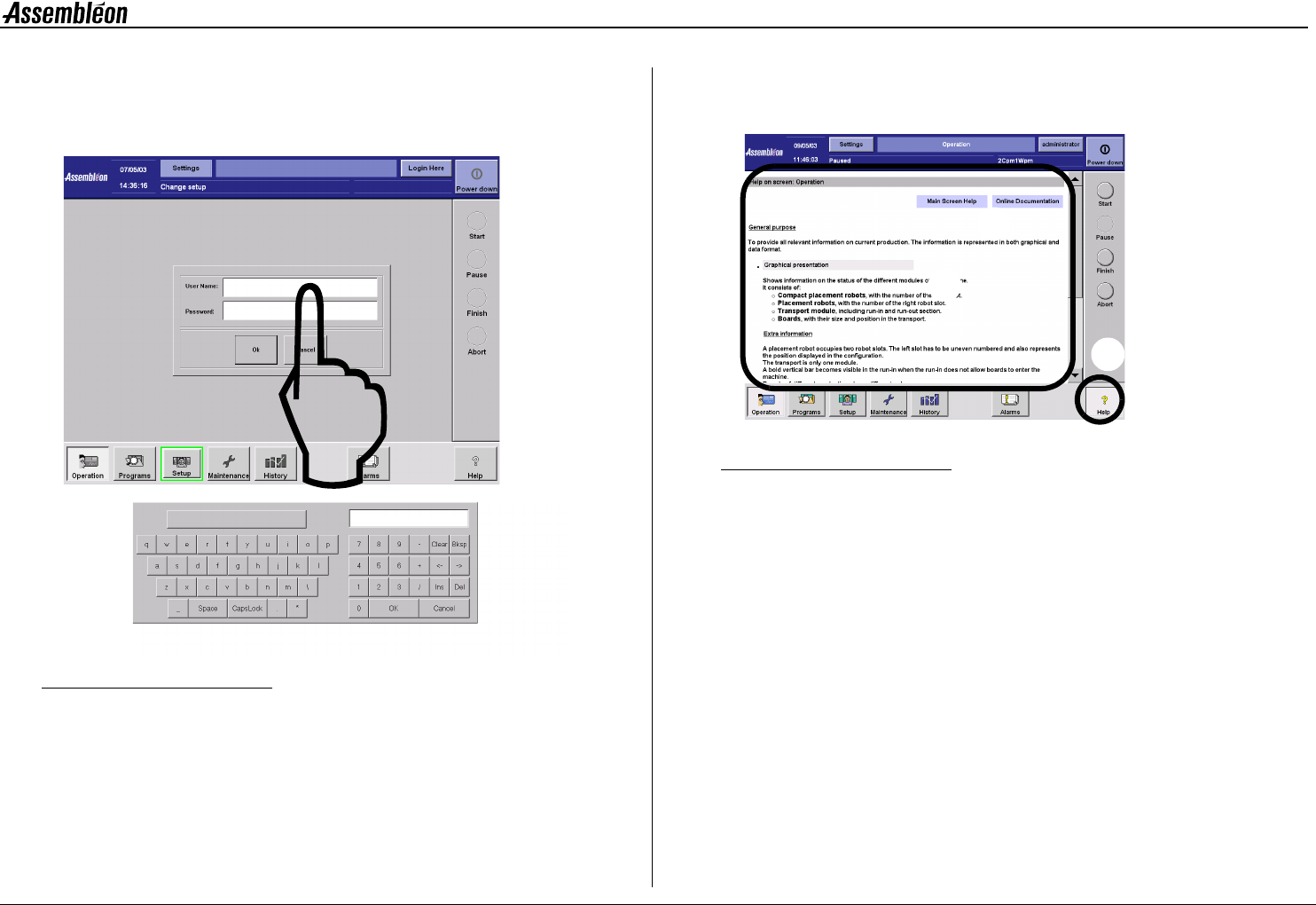

图 23 触摸屏
激活触摸屏上的按钮在本手册中用圆指示。如果必须激活多个按钮，
则按编号显示按钮序列。
2.7.2 触摸屏布局
屏幕分为以下面板：
图 24 触摸屏，布局
A 标题面板：
显示系统的一般信息。
B 命令面板：
包含开始或停止生产时使用的主要按钮。
C 导航面板：
用于在图形用户界面不同的功能环境之间切换。
D 子导航面板：
用于在一个功能环境中不同的信息面板之间切换。
E 信息面板：
显示属于所选功能的所有信息。
2
3
1
B
D
E
C
A
