4022 59 3 51701 操作手册 07.01 AX-301/50 1 25 4 第 4 章 开机过程 如果遇到错误，可以寻求援助。 4.1 打开电源和气源 图 27 电源和气源 走到机器的背面。 1 取下挂锁 (1) 。 2 打开主电源开关 (2) 。 3 打开背面左上方的盖门 (3) 。 4 打开主气阀 (4) 。 5 将气压调节器 (5) 调节到 5.9 Bar (86 Psi) 。 通过向下拉动将旋钮解锁。 使用块状供料器…

100%1 / 46
4022 593 51701 操作手册
07.01 AX-301/501 24
3
第 3 章 工作流程概述
开机过程
开始
错误处理
章节引用
供料器和
准备工作
选择
新程序
启动前检查
相同的
生产？
错误？
关机
是
否
是
否
暂停？
完成/中止
关机？
否
否
8
5
4
7
运行
当前程序
6
10
11
是
9
生产
是
4022 593 51701 操作手册
07.01 AX-301/501 25
4
第 4 章 开机过程
如果遇到错误，可以寻求援助。
4.1 打开电源和气源

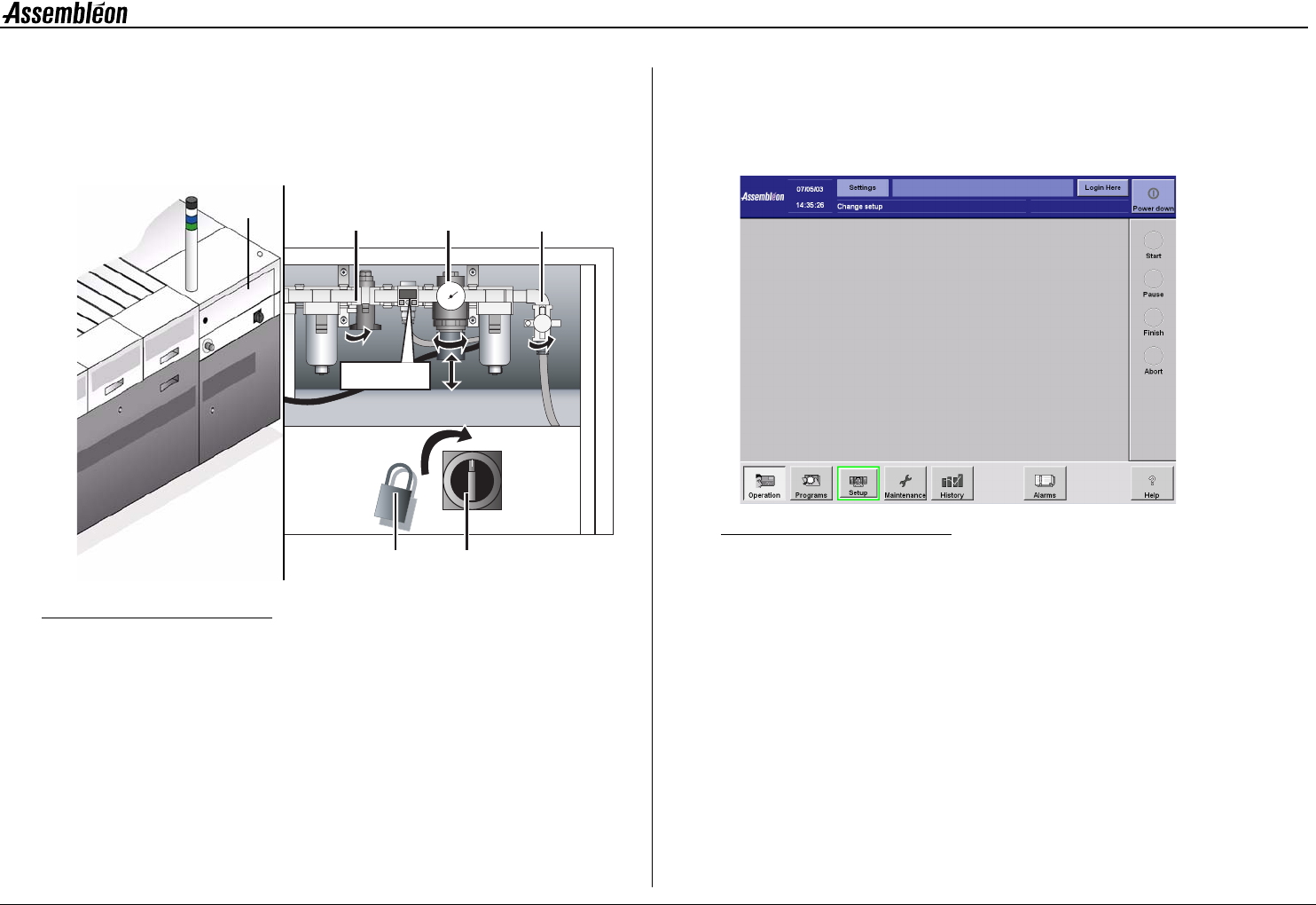

图 27 电源和气源
走到机器的背面。
1 取下挂锁 (1)。
2 打开主电源开关 (2)。
3 打开背面左上方的盖门 (3)。
4 打开主气阀 (4)。
5 将气压调节器 (5) 调节到 5.9 Bar (86 Psi)。
通过向下拉动将旋钮解锁。
使用块状供料器时：
6 打开进气阀 (6)。
7 关闭背面左上方的盖门 (3)。
8 等待主屏幕出现。
图 28 主屏幕
5.9
456
1
2
5.9 Bar
3
4022 593 51701 操作手册
07.01 AX-301/501 26
5
第 5 章 启动前检查
如果遇到错误，可以寻求援助。
5.1 登录
图 29 登录屏幕
1 激活 “登录”屏幕。
2 通过敲击登录区激活键盘。
• 键入用户名，然后敲击 “确定”。
• 键入口令，然后敲击 “确定”。
5.2 清洁机器
注意：一定不要使用压缩空气清洁。（弃料会被吹入精密机械部件，
造成机器损坏或出现故障。）
注意：如要必要，请使用凳子来防止机器清洁过程中不完全的工作
负载。
1 打开所有贴片模组，清空所有弃料盒。
图 30 弃料盒，清洁
1
2
1
