4022 59 3 51701 操作手册 07.01 AX-301/50 1 32 8 8.3 将所有吸嘴移动到吸嘴更换单元图 39 将所有吸嘴移动到吸嘴更换单元将所有吸嘴从贴片头移动到吸嘴更换单元： • 选择 “设置” (1) 。 • 选择 “设置功能” (2) 。 • 选择 “吸嘴 /TEU ” (3) 。 • 选择 “存放所有吸嘴 ” (4) 。 1 2 3 4

4022 593 51701 操作手册

07.01 AX-301/501 31

8.2 运行当前程序

图 37 运行贴片程序

• 选择 “程序” (1)。

• 选择所需的贴片程序 (2)。

• 选择 “运行” (3)。

• 确认选择 (4)。

图 38 激活的贴片程序

4022 593 51701 操作手册

07.01 AX-301/501 32

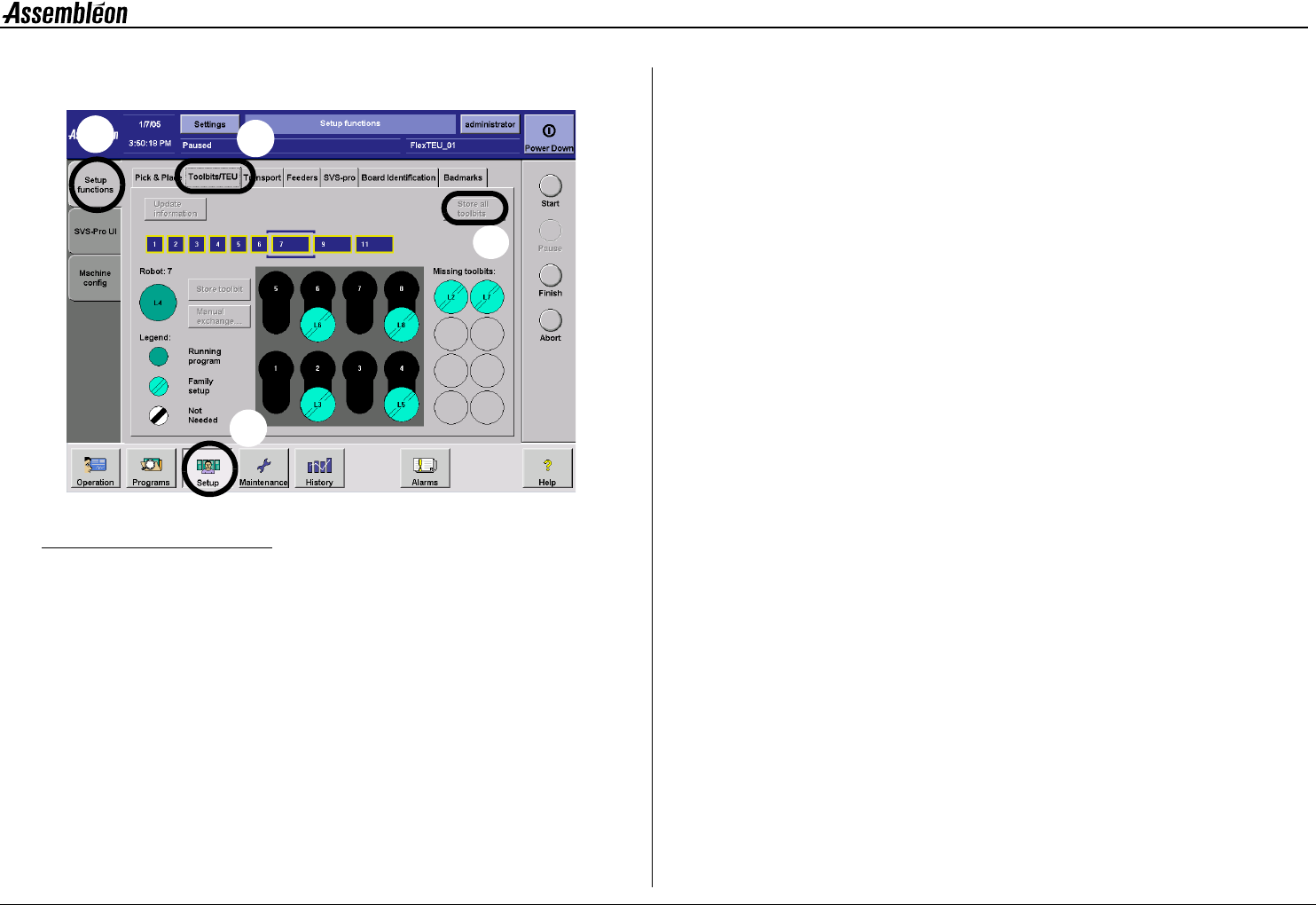

8.3 将所有吸嘴移动到吸嘴更换单元

图 39 将所有吸嘴移动到吸嘴更换单元

将所有吸嘴从贴片头移动到吸嘴更换单元：

• 选择 “设置” (1)。

• 选择 “设置功能” (2)。

• 选择 “吸嘴 /TEU” (3)。

• 选择 “存放所有吸嘴” (4)。

4022 593 51701 操作手册

07.01 AX-301/501 33

8.4 卸下支承板

图 40 卸下基板支承板

注意：如有必要，请使用凳子来防止不完全的工作负载。

1 将后传送轨道移动到最后端的位置。

图 41 将后传送轨道移动到最后端的位置

• 选择 “设置” (a)、“设置功能” (b)、“传板机构”选项卡

(c)、“支撑板更换位置” (d)，然后选择 “移动” (e)。

• 检查传送机构是否可以自由移动，并进行确认 (f)。

• 等待传送轨道移动完毕。

2 取下所有料车。

3 打开所有贴片模组、进板和出板装置盖。

4 取走后支承条。

5 取出支承板。

6 使用真空清洁器清洁传送区、料车栈位和弃料盒。
