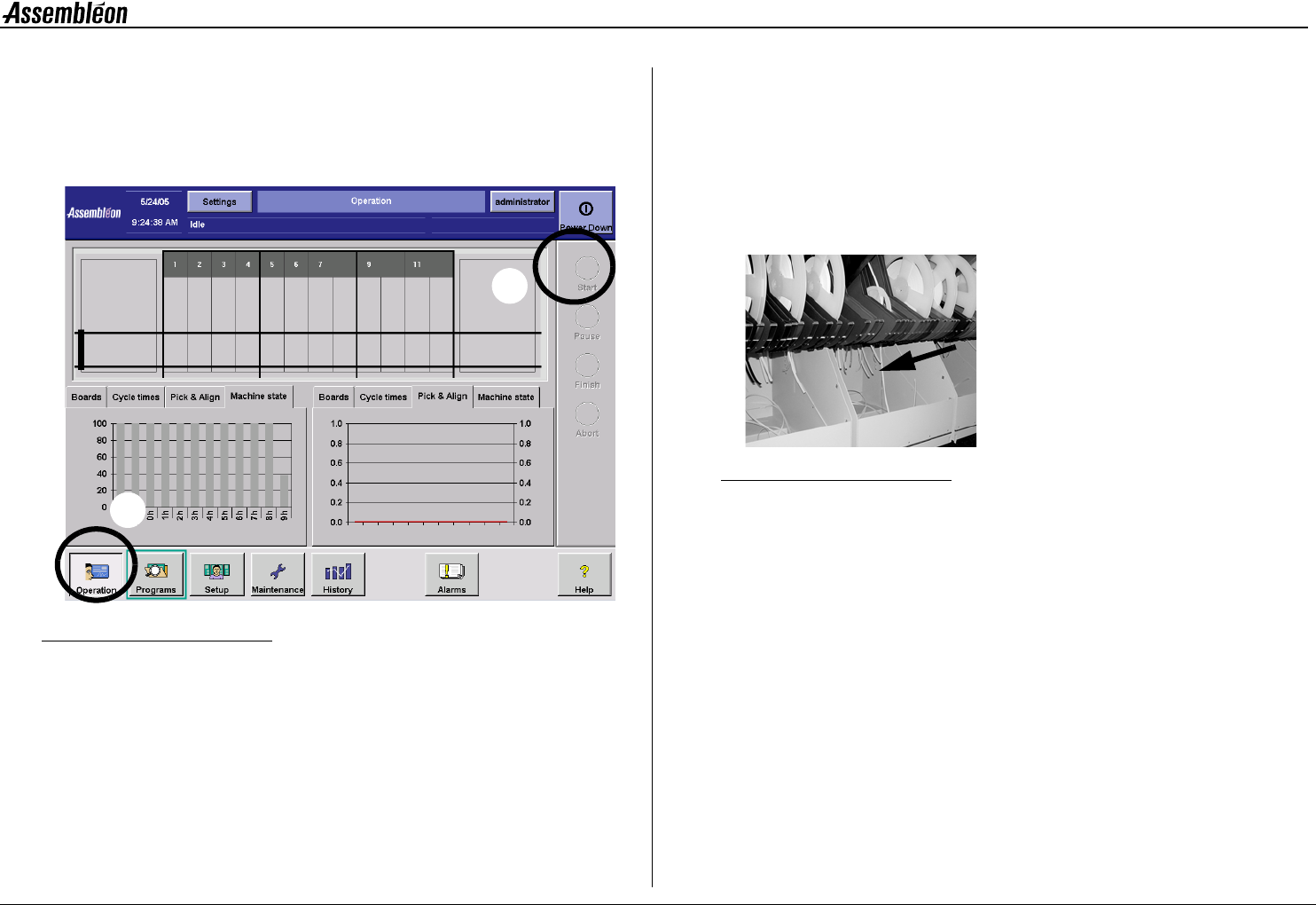

4022 59 3 51701 操作手册 07.01 AX-301/50 1 35 8 8.6 吸嘴检查 检查吸嘴更换单元中是否有生产 所需的吸嘴。 1 放入缺少的吸嘴。 注意： 如有必要，请使用凳子来防止不 完全的工作负载。 图 44 将吸嘴放入 吸嘴更换单元 2 关闭进板和出板装置盖，并降低贴片模组 。 3 安装供料器料车。 图 45 安装供料器料 车
4022 593 51701 操作手册
07.01 AX-301/501 34
8
8.5 安装支承板
图 42 安装基板支承板
注意：如有必要，请使用凳子来防止不完全的工作负载。
1 将准备好的支承板按照正确的顺序安装在传送梁上。
注意：不要移动支承板上的销
2 松开停止器，向前传送轨道滑动。
3 将后传送轨道移动到 “基板宽度”的位置。
图 43 基板宽度设置
• 选择 “程序值” (a)，然后选择 “移动” (b)。
• 检查传送机构是否可以自由移动，并进行确认 (c)。
• 等待后传送轨道移动完毕。
4 一定要重新放置基板支承条，将其靠在后传送轨道上。
5 将 “新”基板推入进板装置，检查停止器沿基板方向平均的传
板导轨宽度和位置。
6 检查低速传感器的位置。
c
b
a
