4022 59 3 51701 操作手册 07.01 AX-301/50 1 42 10 • 问题解决后，选择信息面板右侧 的一个选项 (3) ： - 全部重试：重试所有显 示的错误。 - 重试：仅重试所选的错 误。 - 跳过操作：跳过对与所 选错误有关的模块的操作。 注意，提供的选项取决于所显示 的错误。只有适合所显示错误的选 项 才会显示。 注意： 选择 “跳过操作” 或 “跳过基板”会造成 出板不完整。 消息： • “可疑的基板正…
4022 593 51701 操作手册
07.01 AX-301/501 41
10
第 10 章 错误处理
10.1 错误和警告，识别
警报按钮周围显示的彩色边框表示机器或流程出现故障：
图 54 错误指示
• 红色边框表示错误 (1)。
机器停止工作，必须解决错误才能继续生产。
发出警报音，灯柱上的蓝灯亮起。
图 55 警告指示
• 黄色边框表示警告 (2)。
机器继续工作，但是要获得最佳的工作性能，应解决出现的
问题。
10.2 显示错误
图 56 选择警报屏幕
• 选择 “警报” (1)。
• 选择 “错误” (2)。
• 使用提供的以下信息：
- 造成错误的模块 (A)。
- 错误细节 (B)。
- 所选错误的帮助说明 (C)。
- 与错误状态相关的相机视图 (D)，
参见 10.2.1. 照相机视图部分。
- 访问诊断环境 (E)，
参见 10.3.1. 诊断工具箱部分。
• 解决机器上出现的问题。
1
2
2
3
1
A
B
D
C
E
4022 593 51701 操作手册
07.01 AX-301/501 42
10
• 问题解决后，选择信息面板右侧的一个选项 (3)：
- 全部重试：重试所有显示的错误。
- 重试：仅重试所选的错误。
- 跳过操作：跳过对与所选错误有关的模块的操作。
注意，提供的选项取决于所显示的错误。只有适合所显示错误的选项
才会显示。
注意：选择 “跳过操作”或 “跳过基板”会造成出板不完整。
消息：
• “可疑的基板正在出板装置中”或
• “跳过的基板正在出板装置中”出现。
取下或标记该基板。
• 重试后，涉及的所有模块的状态均会显示。如果某个错误未
解决，错误屏幕会继续显示该错误。解决了所有错误后，生
产将自动继续进行。

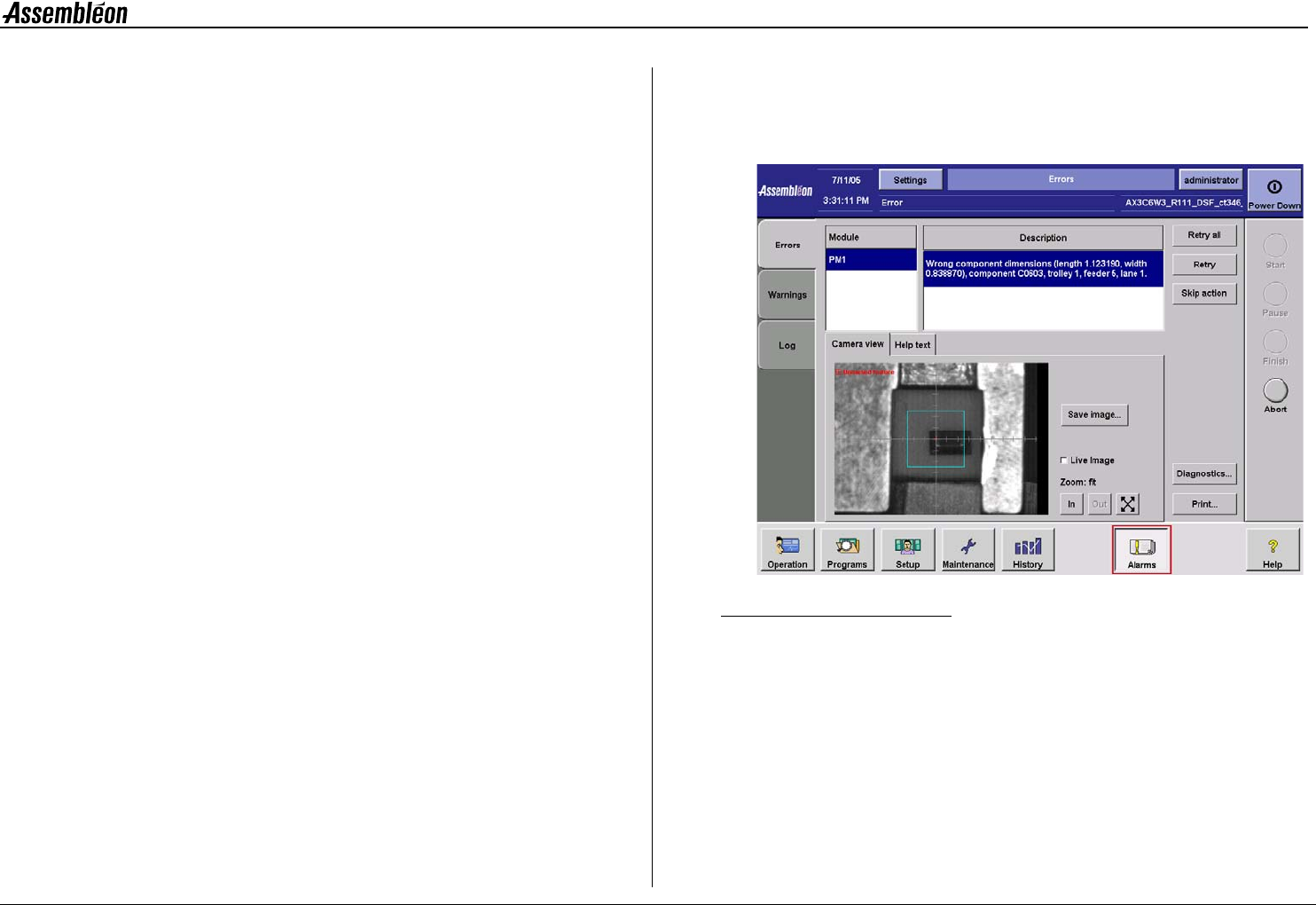

10.2.1 照相机视图
当 “照相机视图”选项可用时，可以使用它来检查错误状态 （参见
图 57）。
图 57 与错误状态相关的照相机视图
注意：使用 “照相机视图”提高故障排除的效率：
- 没有不必要的机器操作 （卸下供料器，打开贴片模
组）。
- 通过在打开贴片模组或传板机构盖后取消归位过程而减
少恢复时间。
4022 593 51701 操作手册
07.01 AX-301/501 43
10
10.3 错误解决步骤
10.3.1 诊断工具箱
图 58 诊断工具箱
使用诊断环境通过更详细的信息排除故障。
只有经过培训的合格维护或维修人员可以访问诊断环境。
10.3.2 CV 照相机气阀
图 59 CV 照相机气阀
当有错误指明元件 (1) 挡住照相机时，应取出该元件 (2)。
为从 CV 照相机中取出该元件，请按机器背面的气阀。
1 卸下背面 CV 照相机所在位置的上盖 (4)。
2 按位于配电轨道顶部的气阀 (3)。
10.4 显示警告
警告的重要性不如错误：生产可以继续进行。如果出现警告，记下警
告，并采取措施解决警告，并且确保不会造成错误。
1
2
3
4
