Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 10
Ausgabe (Edition) 11-03
BE-Wechseltisch 80 fahrbar
Components table 80 mobile
10 10 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 10
A
usgabe (Edition) 11-03
Stamm Nr.
Master Code
Bezeichnung / Designation
Stck.
Qty.
Pos.-Nr.
Pos. No.
Seiten-Nr.
Page No.
A
rtikel-Nr.
Item No.
FS
FS
BE-Wechseltisch 80 fahrbar / Components table 80 mobile
Order
1
00116226-01
1
10-1
BE-WECHSELTISCH SIPL. FAHRBAR 830-950MM
COMP.CHANGE. TABLE 80 MOBILE 830-950MM
00344982-01
1BE-WECHSELTISCH S20 FAHRBAR
COMPONENTS CHANGE-OVER TABLE S20 MOBILE
2
00341035-01
1
10-2
S20 BE-TISCH WAGEN UNTERTEIL
S20 COMP. TABLE CARRIAGE BOTTOM PART
3
00341040-01
1
10-2
S20 BE-TISCH TISCH U. TRAEGER
S20 COMPONENTS TABLE TABLE + SUPPORT
4
00341004-01
1
10-4
S20 BE-TISCH TISCHPLATTE KOMPL.
S20 COMPONENTS TABLE TABLE PLATE COMPL.
5
00341003-01
1
10-6
S20 BE-TISCH TISCHPLATTE
S20 COMPONENTS TABLE TABLE PLATE
6
00619866-01
20
10-6
ZYLINDERSTIFT 5M5*16 DIN6325
PARALLEL PIN
7
00303447-01
2
10-6
EBOHRBUCHSE 18,0*16 DIN172-A
DIN 172 - A 18X16
8
00301776-02
20
10-6
EKALOTTE
SPERICAL CAP
9
00342323-01
2
10-5
S20 BE-TISCH FUEHRUNGSWELLE KOMPLETT
S20 COMPONENTS TABLE GUIDE SHAFT COMPLETE
10
00341945-01
2
10-7
S20 BE-WAGEN FUEHRUNGSWELLE
S20 COMP. CARRIAGE GUIDE SHAFT
11
00619894-01
2
10-7
ZYLINDERSTIFT 8M5*28 DIN6325
PARALLEL PIN
12
00349180-01
2
10-7
ZYLINDERBUCHSE MSM 2938
CYLINDER BUSH MSM 2938
13
00341042-01
1
10-4
S20 BE-TISCH RAHMEN OBERTEIL
S20 COMPONENTS TABLE FRAME TOP PART
14
00341946-01
2
10-4
S20 BE-WAGEN VERRIEGELKLINKE
S20 COMP. CARRIAGE LOCKING LATCH
15
00342202-01
2
10-5
DRUCKFEDER 3,2X28,2X200
COMPRESSION SPRING 3.2*28.2*200
16
00845025-01
5
10-4
DIN912-M4 X 10-8.8 ZYLINDERSCHRAUBE
DIN912-M4 X 10-8.8 HEXAGON SOCKET HEAD CAP SCREW
17
00845124-01
2
10-5
ZYLINDERSCHRAUBE M12*60 DIN912
HEXAGON SOCKET HEAD CAP SCREW M12*60
18
00337779-01
2
10-5
SCHEIBE 20X32X4 DIN1440
WASHER 20X32X4
19
00343819-01
1
10-4
S20 BE-TISCH ACHSE LINKS
S20 COMPONENTS TABLE AXIS LEFT SIDE
20
00343820-01
1
10-4
S20 BE-TISCH ACHSE RECHTS
S20 COMPONENTS TABLE AXIS RIGHT SIDE
21
00373282-01
2
10-5
BALGZYLINDER SERIE 1900 191-609-100-0
BELLOW CYLINDER SERIES 1900 191-609-100-0
10 11 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 10
Ausgabe (Edition) 11-03
Stamm Nr.
Master Code
Bezeichnung / Designation
Stck.
Qty.
Pos.-Nr.
Pos. No.
Seiten-Nr.
Page No.
A
rtikel-Nr.
Item No.
FS
FS
BE-Wechseltisch 80 fahrbar / Components table 80 mobile
Order
22
00845075-01
2
10-5
ZYLINDERSCHRAUBE M8*16 DIN912
HEXAGON SOCKET HEAD CAP SCREW M8*16
23
00095475-01
2
10-5
SCHEIBE 8,4 DIN125-A
WASHER 8.4
24
00047402-01
2
10-5
SCHNELLVERSCHRAUBUNG CK-1/4-PK-4
QUICK SCREW CONNECTION CK-1/4-PK-4
25
00845082-01
4
10-5
ZYLINDERSCHRAUBE M8*50 DIN912
HEXAGON SOCKET HEAD CAP SCREW
29
00341095-01
2
10-4
S20 BE-WAGEN HALTEWINKEL
S20 COMP. CARRIAGE RETAINING ANGLE
30
00305637-01
2
10-5
DISTANZHUELSE 6,4*10*35 F.M6 ST VERNICKE
DISTANCE SLEEVE 6.4*10*35 F.M6 ST NICKEL-PLATED
31
00845064-01
2
10-5
ZYLINDERSCHRAUBE M6*45 DIN912
HEXAGON SOCKET HEAD CAP SCREW
40
00308062-01
1
10-4
SPURLINEAL
TRACK RULER
44
00343705-01
1
10-4
S20 BE-WECHSELTISCH KABELKANAL
S20 COMP. CHANGEOVER TABLE CABLE CHANNEL
45
00312804-01
2
10-4
LINSENSCHRAUBE M5*12 DIN7985
CROSS RECESS.RAIS.CHEESE HD SCREW M5*12
46
00095473-01
2
10-4
SCHEIBE 5,3 DIN125-A
WASHER
47
00342457-01
1
10-4
ETASTHEBELVENTIL TH-3-M5
TASTING LEVER VALVE TH-3-M5
48
00342458-01
1
10-4
ES20 BE-TISCH TASTERHALTER
S20 COMPONENTS TABLE BUTTON HOLDER
49
00095314-01
2
10-4
SENKSCHRAUBE M4*20 DIN965
SLOTTED COUNTERSUNK HEAD SCREW
51
00095552-01
2
10-4
SECHSKANTMUTTER M5 DIN439
HEXAGON NUT
52
00305765-01
4
10-4
LINSENSCHRAUBE M3*8 DIN7985
CROSS RECESS.RAIS.CHEESE HD SCREW M3*8
53
00095471-01
2
10-4
SCHEIBE 3,2 DIN125-A
WASHER
54
00346369-01
2
10-5
S20 BE-TISCH LAGERBUCHSE
S20 COMPONENTS TABLE BEARING BUSH
55
00308143-01
1
10-4
KABELSCHELLE D=12,5MM H 7P POLYAMID
CABLE CLIP D=12.5MM H 7P POLYAMIDE
56
00302749-01
2
10-4
KERBSTIFT 3*20 DIN1475 A2
GROOVED PIN 3*20 A2
57
00305136-01
2
10-4
PASSSCHEIBE 12*18*0,5 DIN988
ADJUSTING SHIM 12*18*0.5
58
00301239-04
1
10-5
TRAFO BE-TISCH
TRAFO COMPONENT FEEDER TABLE

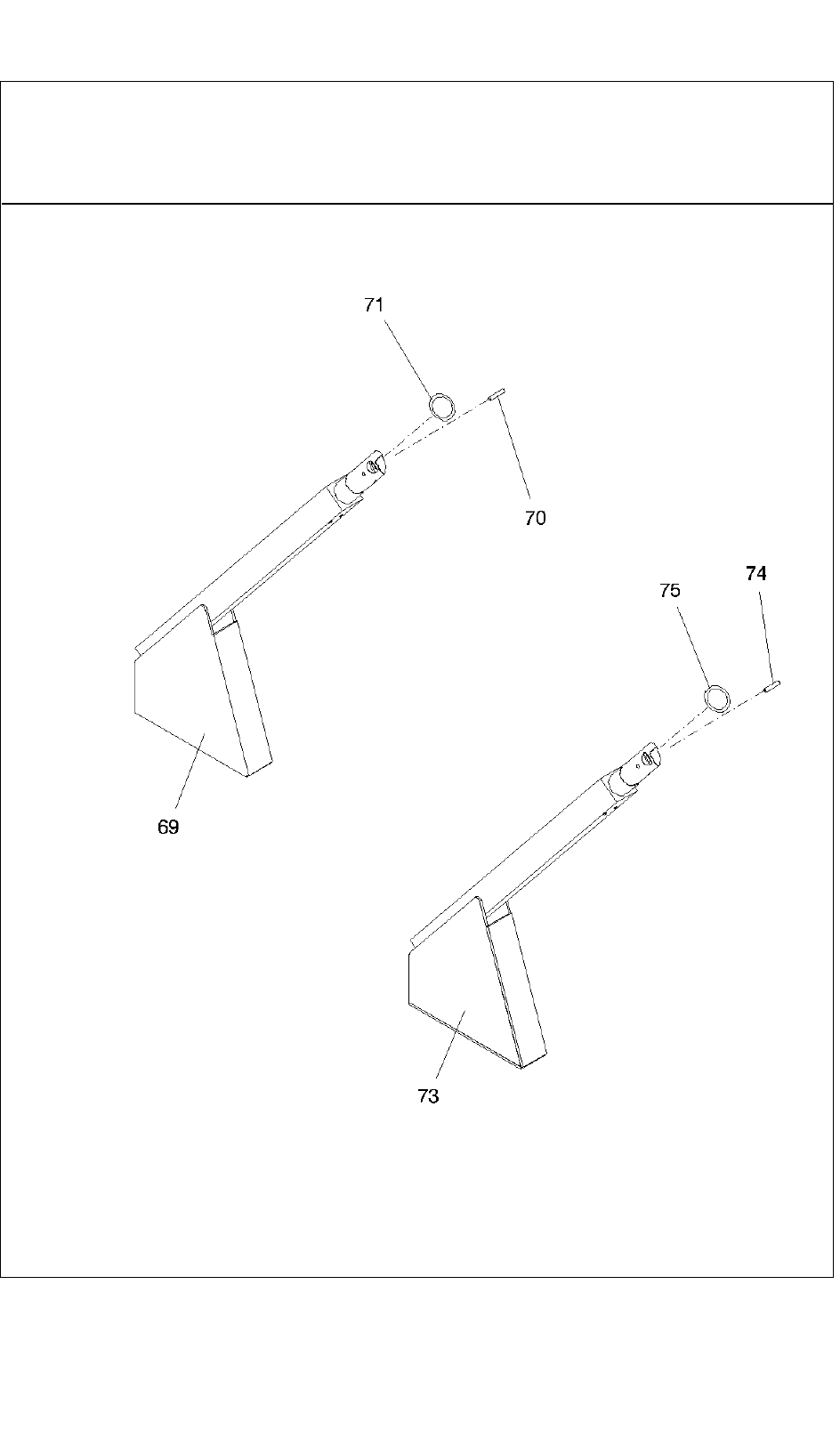

10 12 -
