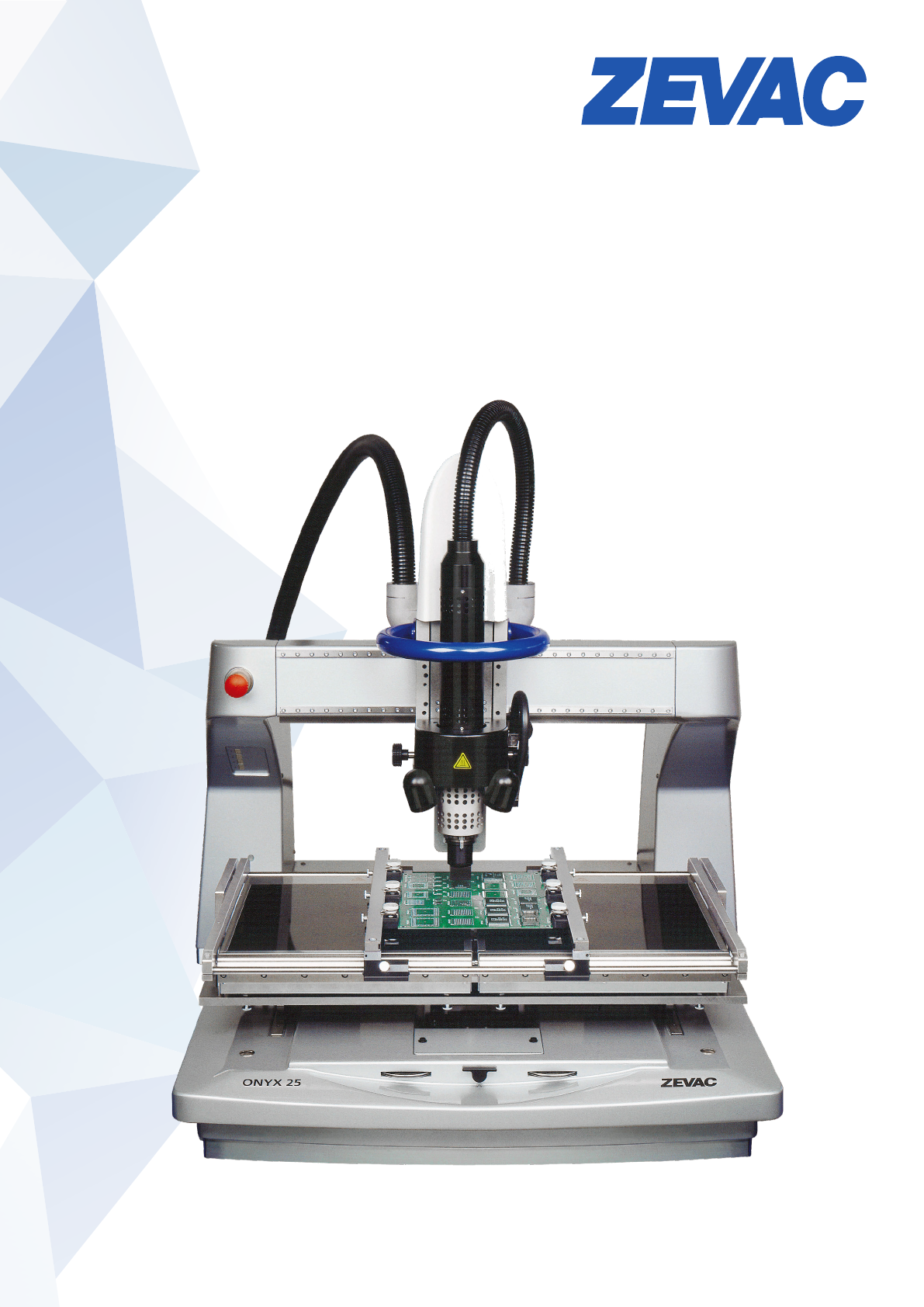

ONYX 25
Reparatur von grossen SMD-Leiterplatten
The distribution of this document is not permitted without express permission – 02.22

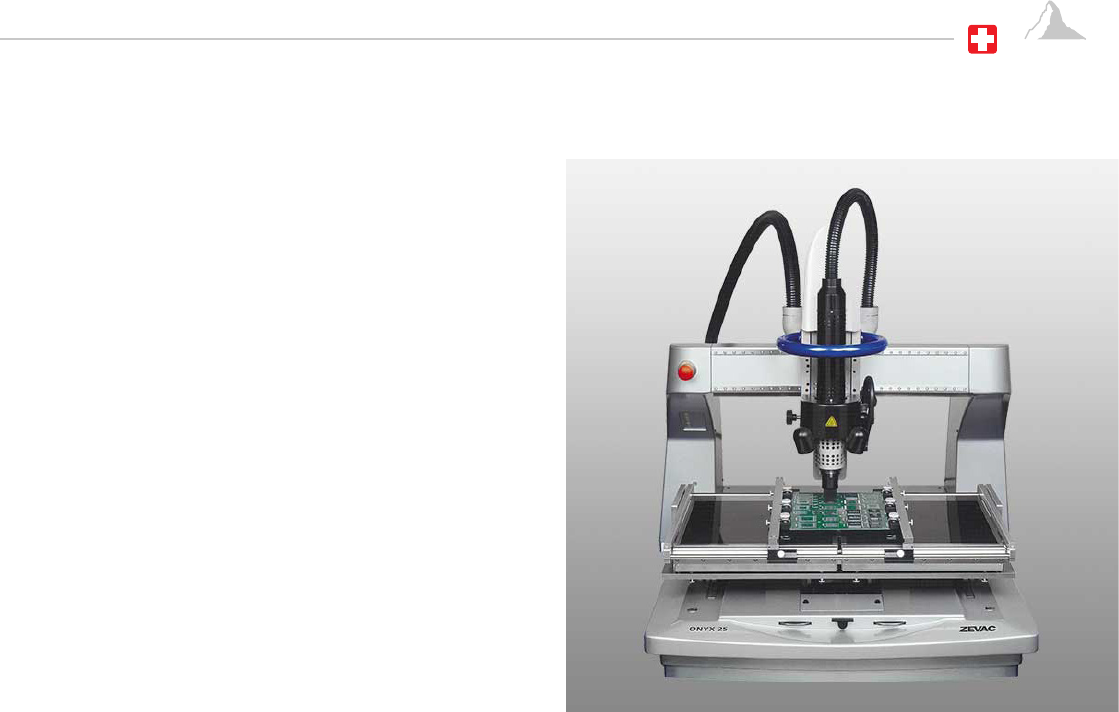

ONYX 25
Die ONYX 25 wird zur Bearbeitung von Leiterplatten
mit einer Breite von bis zu 560 mm und, durch die
offene Konstruktion, einer unbegrenzten Länge
eingesetzt. Durch das integrierte Vision-System wird
die präzise Ausrichtung von Bauteilen garantiert.
Der multifunktionale Heissgaskopf kann für das
Ein- und Auslöten von Bauteilen und zur berührungs-
losen Restlotentfernung eingesetzt werden.
Zusätzlich gibt es diverse Optionen für weitere
Prozessanwendungen.
HÖCHSTE PRÄZISION,
REPRODUZIERBARE ERGEBNISSE
Durch die hohe Platziergenauigkeit von <10 µm, der integrierten
Kraftmessung und der Steuerung mit vier motorisierten Achsen,
werden wiederholbare Ergebnisse und höchste Qualität für das
Serienreparieren von elektrischen Leiterplatten und vielen anderen
Anwendungen gewährleistet. Dank der offenen Konstruktion der
ONYX 25 ist die Länge der zu bearbeitenden Leiterplatte unbegrenzt.
Zudem wird durch den beweglichen Heissgaskopf die freie
Positionierung in der X-Achse ermöglicht, ohne die Leiterplatte
bewegen zu müssen.
Die offene Architektur der ONYX 25 und die Vielfalt der regelbaren
Parameter der Applikationssoftware VisualMachines
TM
erlauben
einfache Applikationen im Labor wie auch hochkomplexe
Produktionsprozesse repetitiv und äusserst präzise zu realisieren.
• 2000 Watt multifunktionaler Heissgaskopf:
Bauteile einlöten, Bauteile auslöten,
Restlotentfernung (berührungslos),
kundenspezische Anwendungen auf Anfrage
• Vier Achsen sind motorisiert und werden in Echt-
zeit in geschlossenen Regelkreisen angesteuert
• Integrierte Handräder für die schnelle und präzise
Positionierung des Heissgaskopfes
• Automatische Prozesskontrolle
• Bis zu acht Thermoelement-Anschlüsse zur
Kontrolle der verschiedenen Prozesstemperaturen
• Konguriert für extra grosse Leiterplatten bis zu
560 mm Breite, ohne Einschränkung der Länge
dank der offenen Konstruktion
• Leiterplattenhalterung kann Leiterplatten mit
unregelmässigen Aussenmassen ohne zusätzliche
Fixierung aufnehmen
• Unterseiten Vorwärmer mit einer Leistung von
3500 Watt (maximal 2 Vorwärmer mit einer totalen
Fläche von 600 x 300 mm) mit integrierter
Leiterplattenkühlung
• Automatische, im geschlossenen Regelkreis
kontrollierte Kraftmessung der Z-Achse für die
automatischen Prozesse Aufnehmen, Flussmittel
anbringen, Platzieren und Entfernen von Bauteilen,
damit empndliche Bauelemente geschützt werden
können
• Gas-Durchusssteuerung im geschlossenen
Regelkreis von 8 bis 80 l/min
• Das MFOV Vision-System erlaubt die Ansicht von
Bauelementen bis zu einer Grösse von 75 x 75
mm und bietet eine ausgezeichnete Regelung der
Bildkontraste
HAUPTMERKMALE
Swiss Engineering
ANWENDUNGSGEBIETE
Reparaturen
Schlecht platzierte Bauelemente können exakt positioniert werden und defekte Bauelemente können zuverlässig ausgetauscht
werden.
Prototypenbau
Prototypen von kleinen und extrem grossen Leiterplatten können mit der ONYX 25 auf rationelle Art bestückt und gelötet werden.
Teure Bauelemente können wiederverwendet werden.
Nachbestückung
Bauelemente, die bei der Leiterplattenproduktion fehlen, können nachträglich bestückt und gelötet werden. Auch einzelne
Bauelemente, die mit vorhandenen Produktionsanlagen nicht verarbeitet werden können, können nachträglich bestückt und gelötet
werden.
Bestückung
Sind Leiterplatten mit nur wenigen Bauelementen zu bestücken, dann bietet in vielen Fällen der Einsatz der ONYX 25
eine zuverlässige halbautomatische Lösung.
Bauelemente
Die ZEVAC- Standarddüsen der bewährten DRS-Anlagen können ohne Modikationen auf der ONYX 25 eingesetzt werden.
Mit der ONYX 25 können alle SMD-Bauelemente und alle kundenspezischen Bauelemente einfach und sicher verarbeitet werden.
ONYX 25 – REPARATUR VON GROSSEN SMD-LEITERPLATTEN
Swiss Engineering

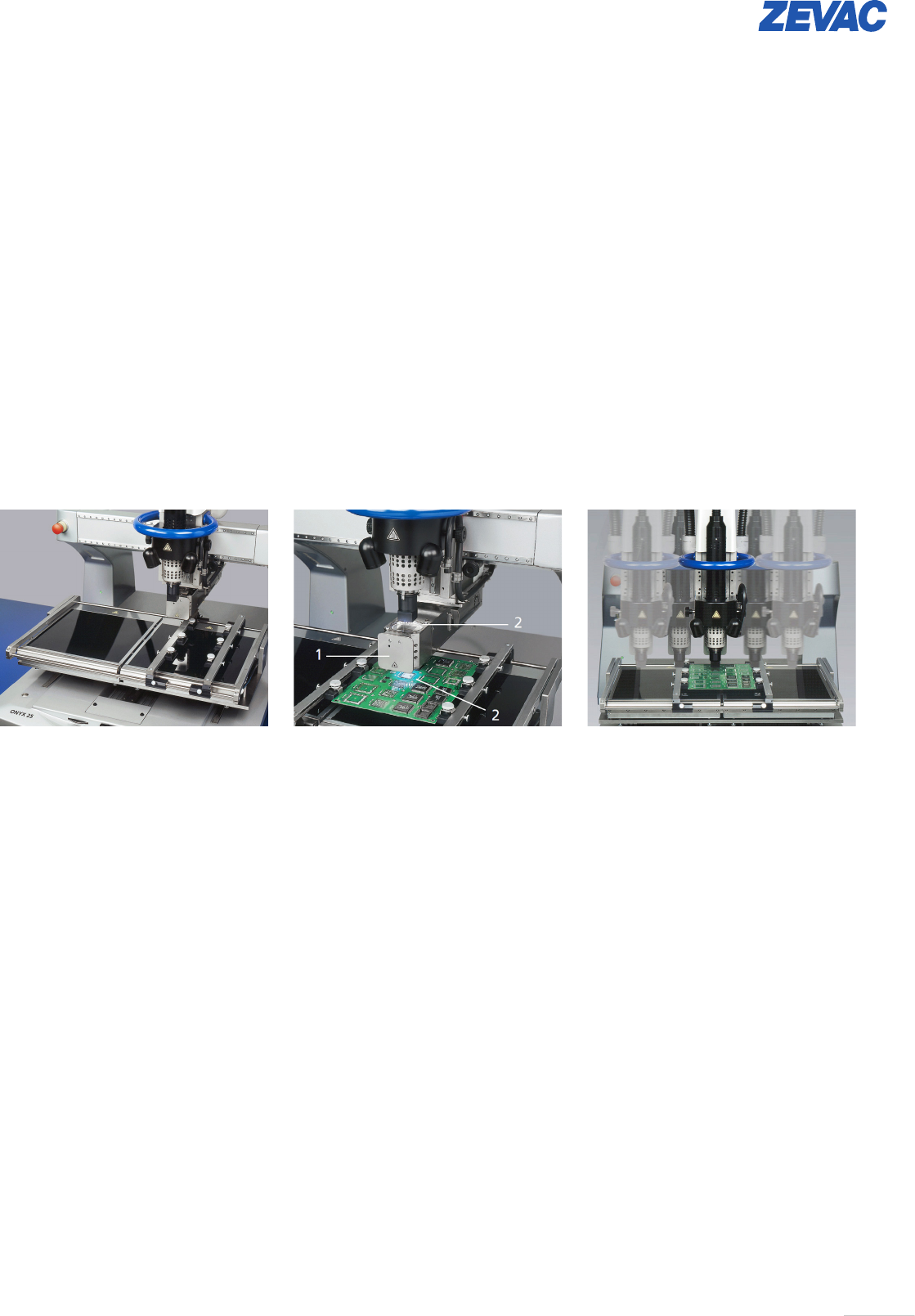

IR-VORWÄRMERSYSTEM
Für Bleifrei-Anwendungen
Einfacher Vorwärmer: 300 x 300 mm
3500 W
Doppelter Vorwärmer: 600 x 300 mm
7000 W
Leiterplattenkühlung als Option für
schnelleres Abkühlen erhältlich.
VISION (MFOV)
Präzise Positionierung
Durch das motorisierte Vision-System
können Bauelement und Layoutkongu-
ration optisch übereinander gebracht und
auf alle 4 Seiten ausgerichtet werden.
Die LED-Beleuchtung, eine für das
Bauelement und eine für die
Leiterplattenoberäche, garantiert
eine optimale Sicht unabhängig von
der Umgebung.
1 Vision-System
Für Komponenten bis 70 mm
2 LED-Beleuchtung
BEWEGLICHER HEIZKOPF
Schnelles, zuverlässiges Lötergebnis
Der Heizkopf kann auf jede Position
der 520 mm breiten X-Achse gefahren
werden. Grosse Leiterplatten können
dadurch in Position bleiben und müssen
nicht verschoben werden.
Die optimale Position kann sehr einfach
eingestellt werden.
