1004-004 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE G-1 G-1 list-1 1 6301541259 COVER 2 845G--100-101 21 1AB652 2 6301541266 COVER 2 845G--100-102 21 1AB653 3 6301562278 COVER 1 0 845G--100-103 21 1AB890 4…

100%1 / 150
0801-002
23
11
23
24
24
37
36
20
3
17
10
21
7
16
2
29
1
17
20
61
38
62
62
62
62
62
62
63
63
M
I
D
C
B
A
B
C
A
D
M
I
60
.
52
.
53
60
.
52
.
53
54
51
.
52
.
53
54
51
.
52
.
53
62
57
60
.
52
.
65
62
BLOCK2,4
内が本体対応箇所です。
The explanation in brackets is for the locations to be treated in the main machine.
27
26
44
45
42
43
46
Delete
66
67
68

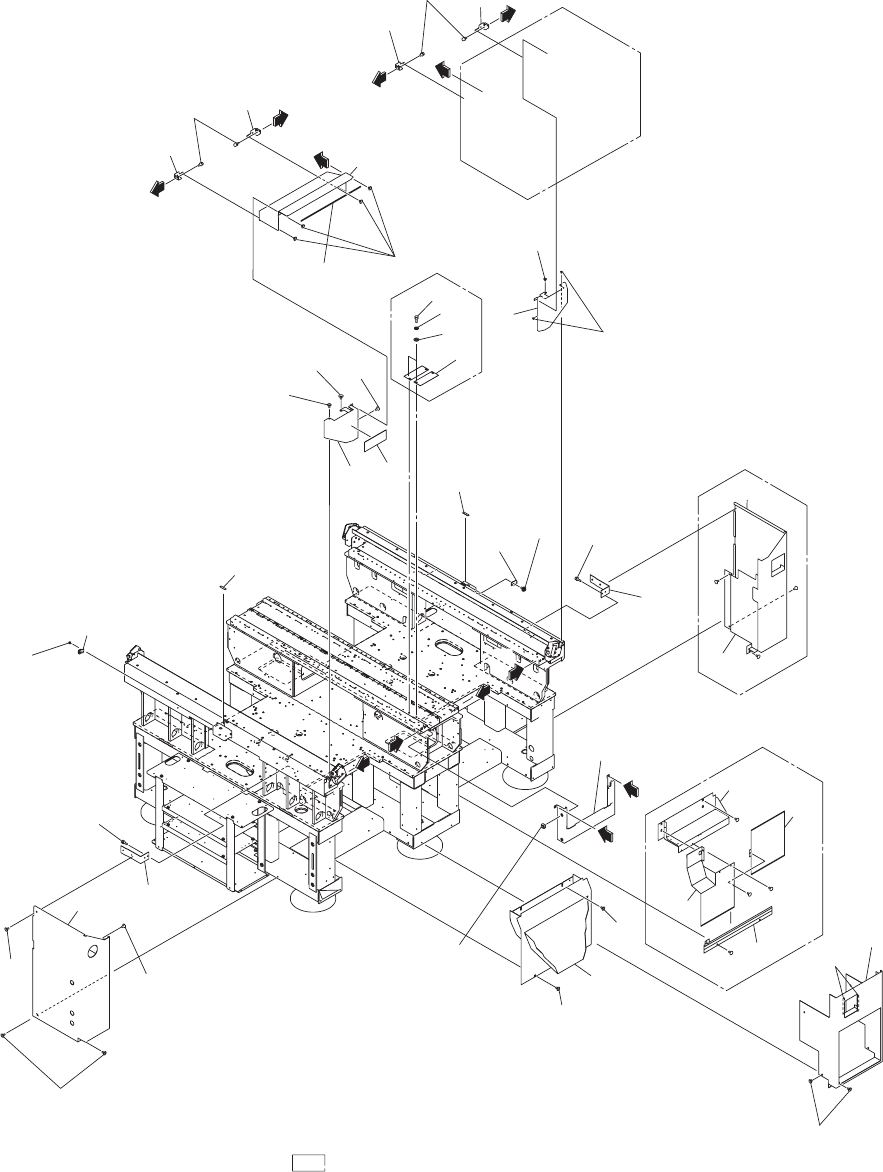

カバー部
COVER SECTION
Fig. G-1
下カバー
(G -S014-15) Lower Cover(G -S014-15)
G-1 illust-8
1004-004
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
G-1
G-1 list-1
1 6301541259 COVER 2 845G--100-101 211AB652
2 6301541266 COVER 2 845G--100-102 211AB653
3 6301562278 COVER 1 0 845G--100-103 211AB890
4 6301561370 COVER 1 0 845G--100-104 211AB882
5 6301561363 COVER 1 0 845G--100-105 211AB881
6 6301562346 COVER 1 0 845G--100-106 211AB891
7 6301591681 COVER 1 845G--100-107 211AC268
8 6301591698 COVER 1 845G--100-108 211AC269
10 6301611280 COVER 4 3 3 3 3 845G--100-110 211AC573
11 6301607443 COVER 4 3 3 3 3 845G--100-111 211AC498
16 6301541297 COVER 2 845G--100-116 211AB656
17 6301599175 BRACKET 4 845G--100-117 211FC850
20 6301279398 MECH PARTS(MAGNET CATCH) 2 845G--100-220 226J1936
21 6301414249 MECH PARTS(URETHAN SHEET) 8 845G--100-501 226J2211
23 6301571966 BRACKET 4 845G--100-123 211FC468
24 6301571973 BRACKET 4 845G--100-124 211FC469
26 6301596198 COVER 1
845G-A100020-A001
211AC326
26 6301612027 COVER 1
845G-A100030-A001
211AC581
26 6301585710 COVER 1
845G-A100040-A001
211AC214
26 6301596204 COVER 1
845G-A100050-A001
211AC327
27 6301299587 COVER 1
845G-A100020-A002
211A8972
27 6301299594 COVER 1
845G-A100030-A002
211A8973
27 6301299600 COVER 1
845G-A100040-A002
211A8974
27 6301299587 COVER 1
845G-A100050-A002
211A8972
29 6301599519 NAME PLATE,PARTS 2 845G--100-409 6P441817
36 6301572437 NAME PLATE,PARTS 1 845G--100-416 6P441804
37 6301572444 NAME PLATE,PARTS 1 845G--100-417 6P441805
38 6301342320 NAME PLATE,INDEX 1 0 845G--100-418 6P460150
39 6301342337 NAME PLATE,INDEX 1 0 845G--100-419 6P460151
40 6301342344 NAME PLATE,INDEX 1 0 845G--100-420 6P460152
41 6301342313 NAME PLATE,INDEX 1 0 845G--100-421 6P460149
42 6301389622 COVER 1
845G-A100020-A007
211AA011
42 6301389622 COVER 1
845G-A100030-A007
211AA011
42 6301389622 COVER 1
845G-A100040-A007
211AA011
42 6301389622 COVER 1
845G-A100050-A007
211AA011
43 6301389639 COVER 1
845G-A100020-A008
211AA012
43 6301389653 COVER 1
845G-A100030-A008
211AA014
43 6301389653 COVER 1
845G-A100040-A008
211AA014
43 6301389639 COVER 1
845G-A100050-A008
211AA012
44 6301313740 COVER 1
845G-A100020-A009
211A9202
44 6301312187 COVER 1
845G-A100030-A009
211A9186
44 6301312187 COVER 1
845G-A100040-A009
211A9186
44 6301313740 COVER 1
845G-A100050-A009
211A9202
45 6301389646 COVER 1
845G-A100020-A010
211AA013
45 6301389660 COVER 1
845G-A100030-A010
211AA015
GXH-3PH
G -S014-12
G -S014-13
G -S014-14
G -S014-15
1004-004
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
G-1
G-1 list-2
45 6301389660 COVER 1
845G-A100040-A010
211AA015
45 6301389646 COVER 1
845G-A100050-A010
211AA013
46 6301381480 PLATE 2
845G-A100020-A011
211DA701
46 6301381480 PLATE 2
845G-A100030-A011
211DA701
46 6301381480 PLATE 2
845G-A100040-A011
211DA701
46 6301381480 PLATE 2
845G-A100050-A011
211DA701
51 6300007763 BOLT,HEX-SCT 8 M5X16 845G--100-131 221A0031
52 4111416705 WASHER SPR 5 24 845G--100-132 221H0287
53 4111414107 WASHER V 5X10X1 24 845G--100-133 221H0318
54 6301274546 SCR PAN+SW+W 3X6 4 845G--100-134 221D0262
57 6300086096 BOLT,HEX-SCT 8 M4X10 845G--100-137 221A0136
60 6300007756 BOLT,HEX-SCT 16 M5X12 845G--100-140 221A0030
61 4111408007 SCR TRS 5X6 16 12 12 12 12 845G--100-141 221E0536
62 4111139109 SCR TRS 5X10 44 48 48 48 48 845G--100-142 221E0534
63 4111139703 SCR TRS 6X10 4 845G--100-143 221E0538
65 6300010220 WASHER 8 BW5 845G--100-145 221H0005
66 6300533132 BOLT,HEX-SCT 16 845G--100-146 221A0195
66 6300008005 BOLT,HEX-SCT 4
845G-A100020-A359
221A0055
66 6300008005 BOLT,HEX-SCT 4
845G-A100030-A359
221A0055
66 6300008005 BOLT,HEX-SCT 4
845G-A100040-A359
221A0055
66 6300008005 BOLT,HEX-SCT 4
845G-A100050-A359
221A0055
67 4111413100 WASHER SPR 8 4
845G-A100020-A688
221H0291
67 4111413100 WASHER SPR 8 4
845G-A100030-A688
221H0291
67 4111413100 WASHER SPR 8 4
845G-A100040-A688
221H0291
67 4111413100 WASHER SPR 8 4
845G-A100050-A688
221H0291
68 4111414503 WASHER V 8X17X1.6 4
845G-A100020-A712
221H0323
68 4111414503 WASHER V 8X17X1.6 4
845G-A100030-A712
221H0323
68 4111414503 WASHER V 8X17X1.6 4
845G-A100040-A712
221H0323
68 4111414503 WASHER V 8X17X1.6 4
845G-A100050-A712
221H0323
GXH-3PH
G -S014-12
G -S014-13
G -S014-14
G -S014-15
