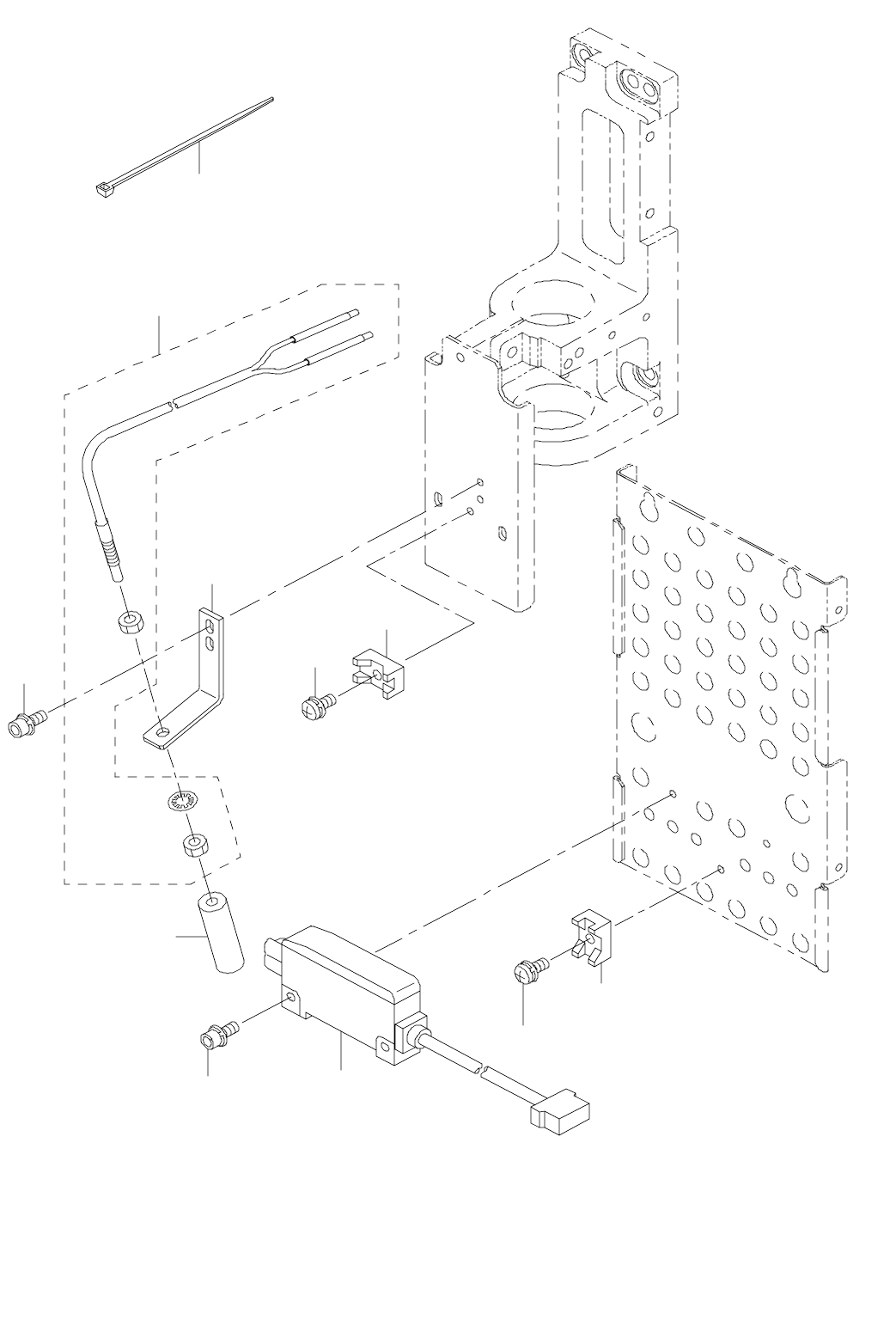

50.BAD MARK READER COMPONENTS
バッドマークリーダ関係

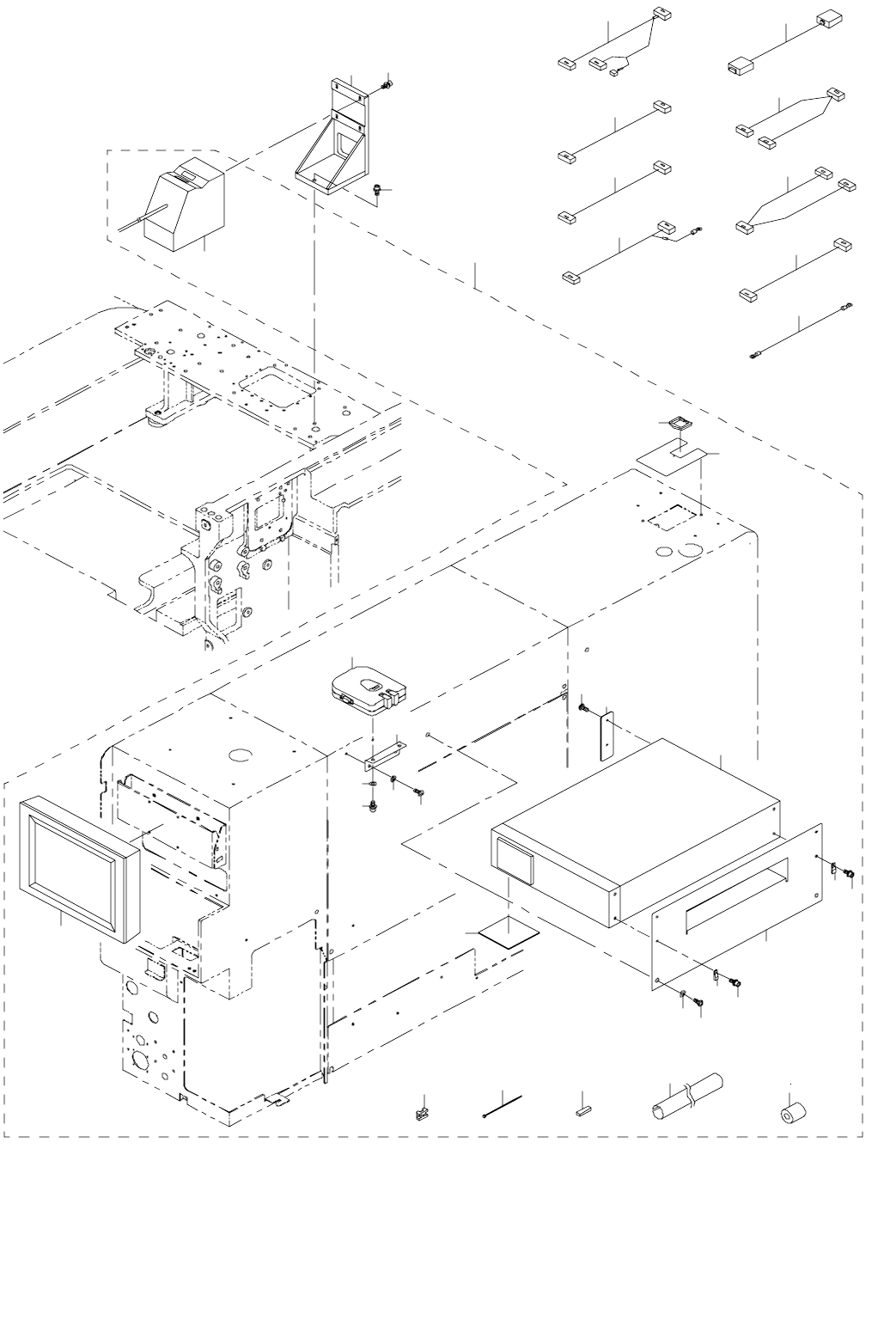

1
2
4
5
8
7
3
7
8
6
9
- 100 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01300 BM LENS HOLDER
ＢＭ レンズホルダ
1
2 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
3 400-02267 BAD MARK SENSOR ASM
バッドマークセンサ組
1
4 SL-6032092-TN BOLT
座金付き六角穴ボルト
2
5 HD-0013100-30 FIBER UNIT
ファイバユニット
1
6 E9638-729-000 FIBER LENS ファイバレンズ 1
7 HX-0029400-00 FIXED BASE
固定ベース
2
8 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
9 EA-9500B01-00 CABLE BAND
束線バンド
4
