- 5 -

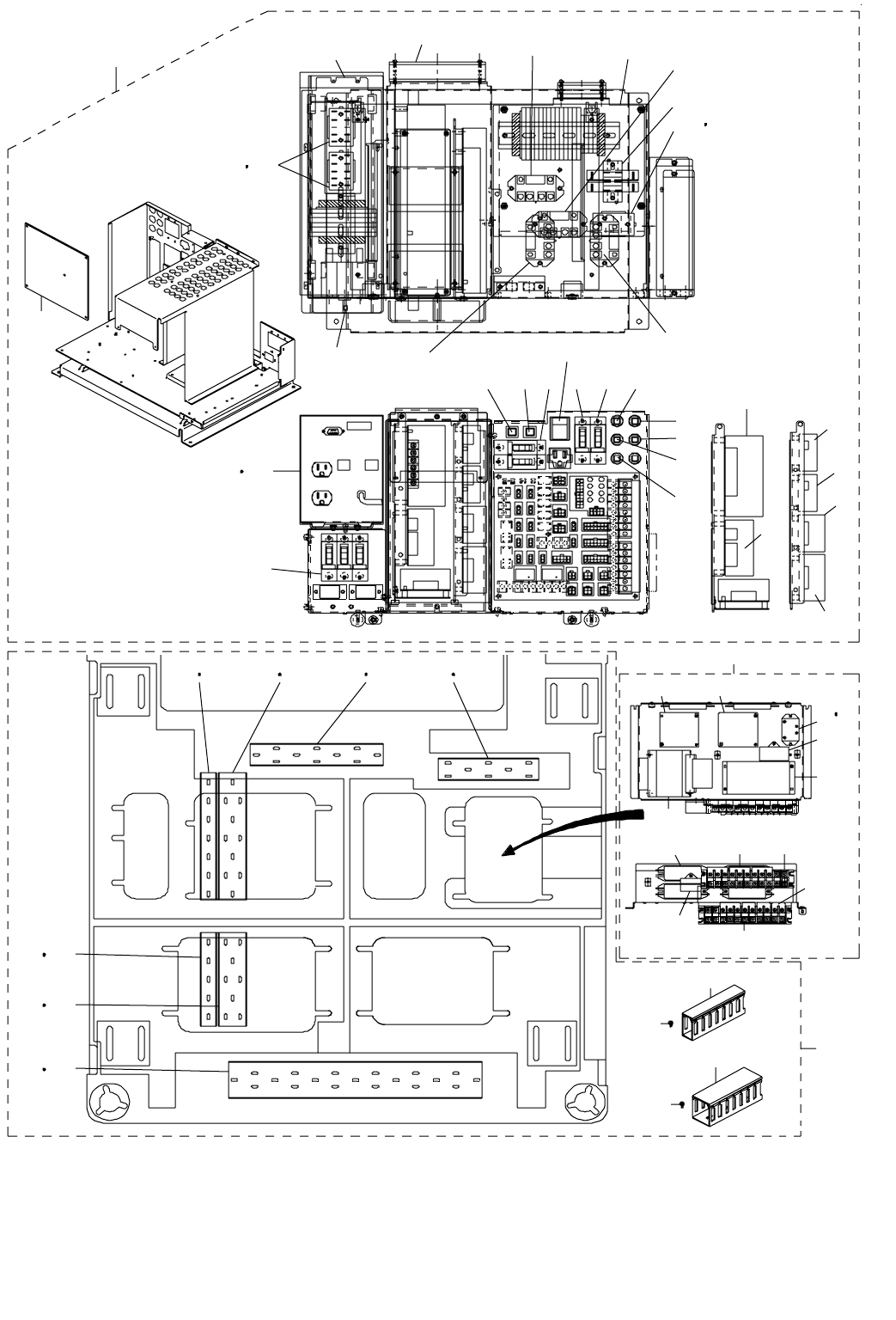

3. BASE FRAME ELECTRIC APPARATUS COMPONENTS (2)
ベースフレーム電装関係（２）
M4 * 8
60
58
59
61
41
42 43 44
20
56
5754 5552 5350 51
47
64 65
48
49
62 63
13
45
14
303940
31
31
22
23
24
21
37
38
36
15
16
17
18
19
29
27
25
32
33
46
35
34
88
5
3
12
6
7
10
9
2
2
4
11
1
26
28
- 6 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00481 AC INPUT UNIT
ＡＣ 入力ユニット
1
2 HK-0699501-10 BLOCK TERMINAL
端子台
(2)
3 HK-0699900-20 BLOCK TERMINAL
端子台
(3)
4 HK-0699900-30 BLOCK TERMINAL
端子台
(4)
5 HX-0057800-00 POWER SUPPLY
トランス
(1)
6 HB-0010200-0A RELAY リレー (1)
7 HB-0011000-10 RELAY COVER
関連パーツ
(1)
8 HA-0053300-00 MAGNETIC CONTACTOR
コンタクタ
(2)
9 HN-0023700-00 NOISE FILTER
ノイズフィルタ
(1)
10 HC-0566030-P0 CAPACITOR
ブロックコンデンサ
(1)
11 HN-0023600-00 VARISTOR
サージプロテクタ
(1)
12 400-21645 RESISTOR ASM
温度ヒューズ付き抵抗組
(1)
13 400-00466 POWER UNIT
電源ユニット
1
14 HA-0054200-0B CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
15 HX-0054300-0A POWER SUPPLY 24V
電源２４ Ｖ
(1)
16 HX-0057700-00 POWER SUPPLY
電源
(1)
17 HX-0049400-0A POWER SOURCE 3.3V
電源３．３ Ｖ
(1)
18 KX-0000001-50 POWER SOURCE 6V
電源６ Ｖ
(1)
19 HX-0054200-00 POWER SOURCE 12V 電源１２ Ｖ (1)
20 HM-0003300-0A FAN
ファン
(1)
21 400-01902 Z THETA POWER PCB ASM
Ｚθ 電源基板組
(1)
22 HB-0012800-00 RELAY
リレー
(1)
23 HB-0005800-10 RELAY CLASP
リレ−止め金具
(1)
24 HB-0011000-0B RELAY
リレー
(1)
25 HB-0011000-0A RELAY
リレー
(1)
26 HB-0012800-0C RELAY
リレー
(2)
27 HA-0052900-00 SWITCH
スイッチ
(1)
28 HB-0005800-10 RELAY
リレ−止め金具
(2)
29 HX-0049400-0B POWER SUPPLY 12V
電源１２ Ｖ
(1)
30 HA-0054200-0C CIRCUIT PROTECTOR サーキットプロテクタ (1)
31 HA-0054200-0D CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
32 400-16764 TD HOLDER
ＴＤ ホルダ
(1)
33 400-95745 UPS
ＵＰＳ
(1)
34 400-00479 UPS BRACKET
ＵＰＳ ブラケット
(1)
35 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(1)
36 400-01945 POWER PCB ASM
電源基板組
(1)
37 HB-0011000-00 RELAY
リレー
(1)
38 HB-0011000-0C RELAY
リレー
(1)
39 HA-0052400-0C CIRCUIT PROTECTOR
プロテクター
(1)
40 HA-0052400-0D CIRCUIT PROTECTOR
プロテクター
(1)
41 HA-0052500-00 CIRCUIT PROTECTOR
プロテクター
(1)
42 HA-0052600-00 CIRCUIT PROTECTOR
プロテクター
(1)
43 HA-0052700-0A CIRCUIT PROTECTOR プロテクター (1)
44 HA-0052700-00 CIRCUIT PROTECTOR
プロテクター
(1)
45 HA-0054200-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
46 400-11120 UPS BATTERY
ＵＰＳ バッテリー
(1)
47 400-01563 DUCT ASSY
ダクト組
1
48 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
49 400-00522 DUCT BFR
ダクト ＢＦＲ
(1)
50 400-00523 DUCT BRL
ダクト ＢＲＬ
(1)
51 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
52 400-00524 DUCT BRR
ダクト ＢＲＲ
(1)
53 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
54 400-00525 DUCT BRC
ダクト ＢＲＣ
(1)
55 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
56 400-00526 DUCT BRC2 ダクト ＢＲＣ ２ (1)
57 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
58 400-00527 DUCT UL
ダクト ＵＬ
(2)
59 ST-4040651-SN SCREW M4 X 6
タツピングねじ（２種歯付き）
(4)
60 400-00528 DUCT UR
ダクト ＵＲ
(2)
61 ST-4040651-SN SCREW M4 X 6
タツピングねじ（２種歯付き）
(4)
62 400-00520 DUCT BF
ダクト ＢＦ
(1)
63 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
64 400-00521 DUCT BFL
ダクト ＢＦＬ
(1)
65 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
- 7 -
4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)
ベースフレーム電装関係（３）
3
4
12
9
8
10
11
14
17
16
20
21
22
23
24
5
2
30
29
27
26
28
31
7
18
19
13
6
33
25
15
36
40
41
43
37
35
38
39
49
49
47
45
45
45
45
46
48
44
34
32
1
50
53
