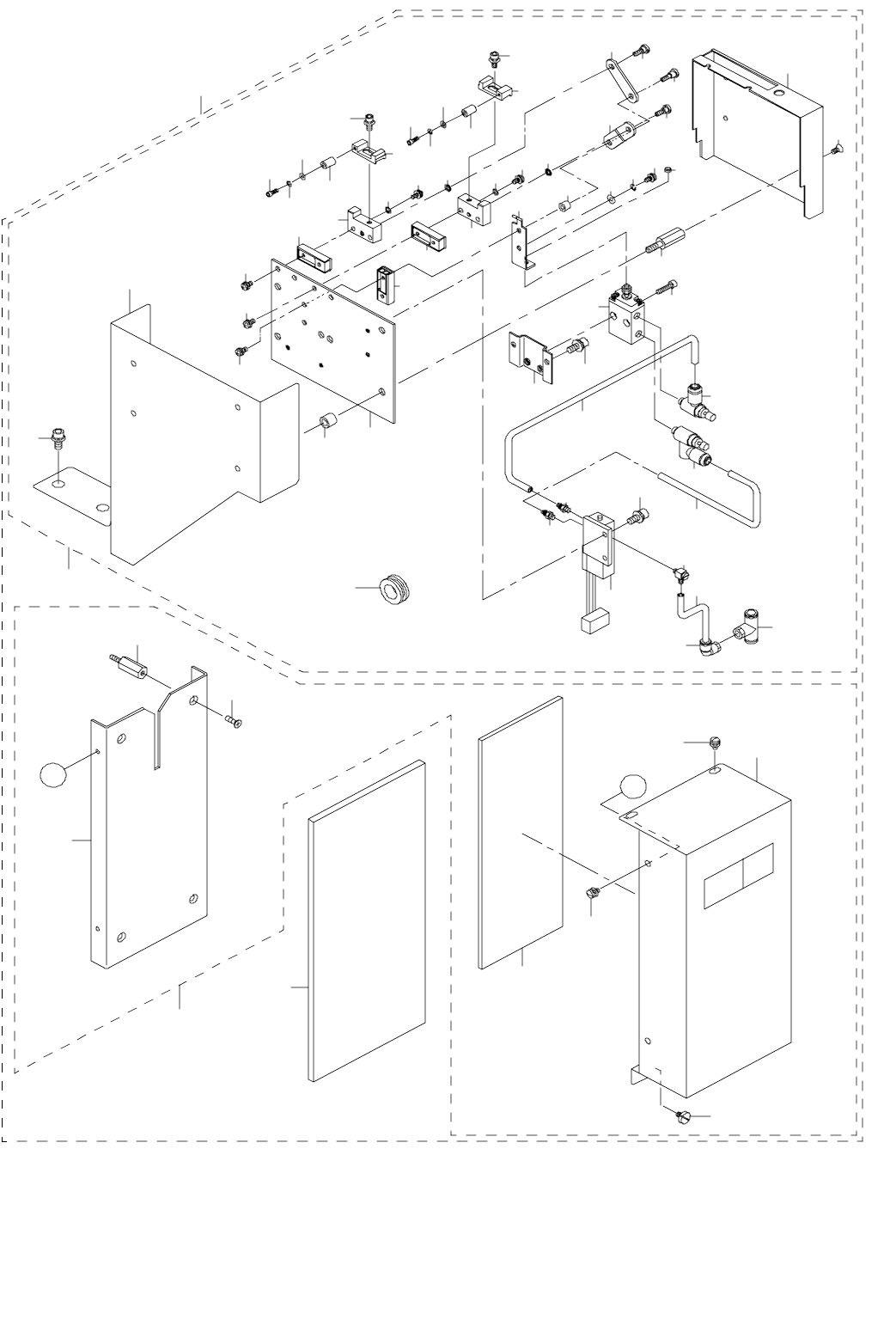

53.CVS COMPONENTS
ＣＶＳ 関係
4
4
11
5
30
17
19
18
20
20
21
22
25
26
27
28
34
33
36
39
40
38
42
43
44
12
13
16
15
14
44
32
31
45
45
45
46
41
44
19
29
8
7
6
37
37
23
60
5
57
58
52
54
55
A
A
1
2
24
35
51
53
56
3
10
9
8
7
6
9
48
50
49
47
59
- 106 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01787 TESTER UNIT
テスターユニット
1
2 400-01788 SURFACE VERIFICATION UNIT
ベリフィケーション外観組
(1)
3 400-01712 CVS GUARD
ＣＶＳ ガード
(1)
4 E7601-705-000 CONTACT V
コンタクト Ｖ
(2)
5 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
6 SM-6021202-TN SCREW
六角穴ボルト Ｍ ２ Ｌ ＝１２
(2)
7 WS-0210002-KN SPRING WASHER M2
ばね座金 Ｍ ２
(2)
8 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ ２
(2)
9 GAC-01613000 SPACER B
スペ−サ Ｂ
(2)
10 HX-0005500-0D RUBBER BUSH D
ゴム ブッシュ Ｄ
(1)
11 E7602-705-000 CONTACT BASE R
コンタクトベース Ｒ
(1)
12 SL-4860681-SC SCREW M2.6 X 6
なべ小ねじセムス Ｍ ２．６ Ｌ ＝６
(2)
13 WP-0280500-SC WASHER
平座金小形丸 Ｍ ２．５
(2)
14 E7603-705-000 CONTACT BASE L
コンタクトベース Ｌ
(1)
15 SL-4860681-SC SCREW M2.6 X 6
なべ小ねじセムス Ｍ ２．６ Ｌ ＝６
(2)
16 WP-0280500-SC WASHER
平座金小形丸 Ｍ ２．５
(2)
17 E7604-705-000 VERFYCATION LINK L
ベリフィケーションリンク Ｌ
(1)
18 E7605-705-000 VWRFYCATION LINK R
ベリフィケーションリンク Ｒ
(1)
19 E3210-700-000 LINK WASHER S
リンクワッシャ Ｓ
(2)
20 E7606-705-000 V LINK SCREW S
Ｖ リンクスクリュー Ｓ
(2)
21 E7607-705-000 V LINK SCREW L
Ｖ リンクスクリュー Ｌ
(1)
22 E7608-705-000 V LINK SPACER
Ｖ リンクスペーサ
(1)
23 E7609-705-000 V CYLINDER BASE
Ｖ シリンダベース
(1)
24 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
25 PA-0601013-A0 AIR CYLINDER
エアシリンダ
(1)
26 SM-6031202-TN B0LT
六角穴ボルト Ｍ ３ Ｌ ＝１２
(2)
27 PC-0105190-00 SPEED CONTROLLER
スピード コントローラ
(1)
28 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(1)
29 E7610-705-000 V CYLINDER ANGLE
Ｖ シリンダアングル
(1)
30 SL-4860681-SC SCREW M2.6 X 6
なべ小ねじセムス Ｍ ２．６ Ｌ ＝６
(1)
31 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ ２．６
(1)
32 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ ２．６
(4)
33 E7611-705-000 V CYLINDER BUSH
Ｖ シリンダブッシュ
(1)
34 E7612-705-000 VERFYCATION BASE
ベリフィケーションベース
(1)
35 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
36 PJ-0460390-01 ELBOW
バーブエルボ
(1)
37 E2610-760-000 BARB COUPLING
バーブ結合
(2)
38 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(0.5)
39 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(0.12)
40 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(0.06)
41 E7613-705-000 VERFY COVER
ベリファイカバー
(1)
42 SM-1030601-SN SCREW M3X0.5 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
43 E7614-705-000 COVER STUD A
カバースタッド Ａ
(4)
44 E7618-705-000 BOLL SLIDE
ボールスライド
(3)
45 SM-1860451-SC SCREW M2.6 L=4
皿小ねじ Ｍ ２．６ Ｌ ＝４
(6)
46 E9589-705-0A0 VRFY SV CABLE ASM.
ＶＲＦＹ ＳＶ ケ−ブル組
(1)
47 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
48 119-12706 SPACER
上差動メモリ板スペーサ
(4)
49 PJ-3040400-04 ELBOW
レジューサエルボ
(1)
50 PJ-3050400-01 TEE UNION
チーズ
(1)
51 400-01789 INTERNAL VERIFICATION UNIT
ベリフィケーション内部組
(1)
52 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
53 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
54 E5154-729-000 TESTER STUD
テスタスタッド
(4)
55 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
56 400-00514 TESTOR COVER
テスターカバー
(1)
57 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
58 E5152-729-000 TESTER BASE
テスタベース
(1)
59 E9701-705-0A0 VERFYDMM ASM.
ＶＥＲＦＹＤＭＭ 組
(1)
60 E8671-729-0B0 VERFY I/F BASE ASM.
ＶＥＲＦＹ Ｉ ／ Ｆ 基板 Ｂ 組
(1)
- 107 -

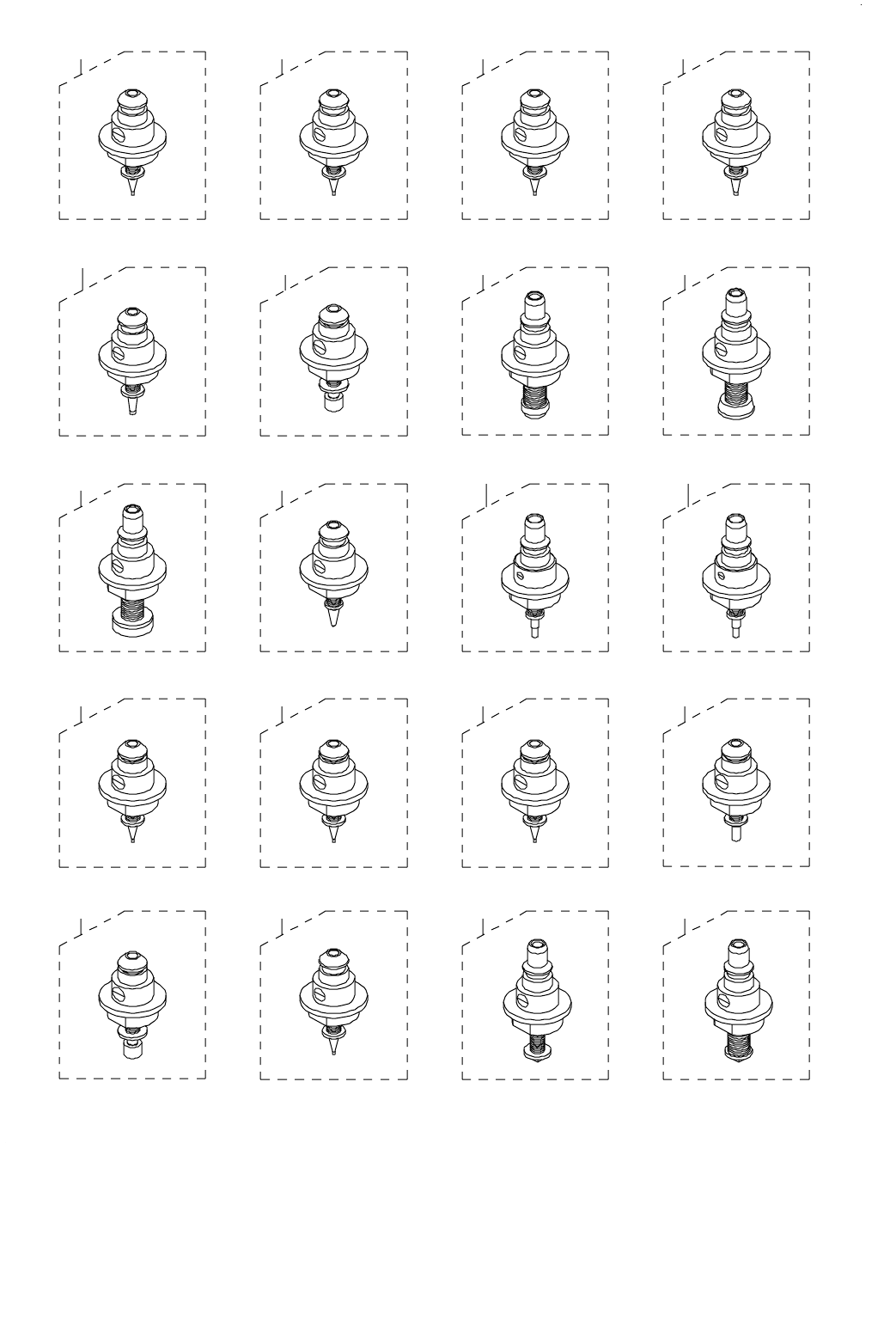

54.NOZZLE ASSEMBLY COMPONENTS
ノズルアッセンブリ関係
34
6
11
5
12
13 14 15 16
17
12
78
9
18 19 20
10
