- 10 8 - NOTE ( 注記 ) * NOZZLE AS M. ONLY CAN BE SOLD TO GUARAN TEE ACCU RACY. ノズルは、精度保証のため、組部品のみ販売。 RE F.N O N O T E PA RT NO D E S C R I P T I O N 品 名 Qt y 1 400-11046 NOZZLE A S S EMBLY 50 0 ノズルアッセンブリ５００ 1 2 400-01339 …
- 107 -
54.NOZZLE ASSEMBLY COMPONENTS
ノズルアッセンブリ関係
34
6
11
5
12
13 14 15 16
17
12
78
9
18 19 20
10
- 108 -
NOTE( 注記 ) *NOZZLE ASM. ONLY CAN BE SOLD TO GUARANTEE ACCURACY.
ノズルは、精度保証のため、組部品のみ販売。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-11046 NOZZLE ASSEMBLY 500
ノズルアッセンブリ５００
1
2 400-01339 NOZZLE ASSEMBLY 501
ノズルアッセンブリ５０１
1
3 400-01340 NOZZLE ASSEMBLY 502
ノズルアッセンブリ５０２
1
4 400-01341 NOZZLE ASSEMBLY 503
ノズルアッセンブリ５０３
1
5 400-01342 NOZZLE ASSEMBLY 504
ノズルアッセンブリ５０４
1
6 400-01343 NOZZLE ASSEMBLY 505
ノズルアッセンブリ５０５
1
7 400-44237 NOZZLE ASSEMBLY 506CC
ノズルアッセンブリ５０６ ＣＣ
1
8 400-44238 NOZZLE ASSEMBLY 507CC
ノズルアッセンブリ５０７ ＣＣ
1
9 400-66861 NOZZLE ASSEMBLY 508CC
ノズルアッセンブリ５０８ ＣＣ
1
10 400-25165 NOZZLE ASSEMBLY 509
ノズルアッセンブリ５０９
1
11 E3615-729-0A0 NOZZLE ASSEMBLY 510
ノズルアッセンブリ５１０
1
12 E3616-729-0A0 NOZZLE ASSEMBLY 511
ノズルアッセンブリ５１１
1
13 400-10999 NOZZLE ASSEMBLY 500 CVS
ノズルアッセンブリ５００ ＣＶＳ
1
14 400-10995 NOZZLE ASSEMBLY 502 CVS
ノズルアッセンブリ５０２ ＣＶＳ
1
15 400-10996 NOZZLE ASSEMBLY 503 CVS
ノズルアッセンブリ５０３ ＣＶＳ
1
16 400-10997 NOZZLE ASSEMBLY 504 CVS
ノズルアッセンブリ５０４ ＣＶＳ
1
17 400-10998 NOZZLE ASSEMBLY 505 CVS
ノズルアッセンブリ５０５ ＣＶＳ
1
18 400-40087 NOZZLE ASSEMBLY 501 CVS
ノズルアッセンブリ５０１ ＣＶＳ
1
19 400-44240 NOZZLE ASSEMBLY 601C
ノズルアッセンブリ６０１ Ｃ
1
20 400-44241 NOZZLE ASSEMBLY 602C
ノズルアッセンブリ６０２ Ｃ
1
- 109 -

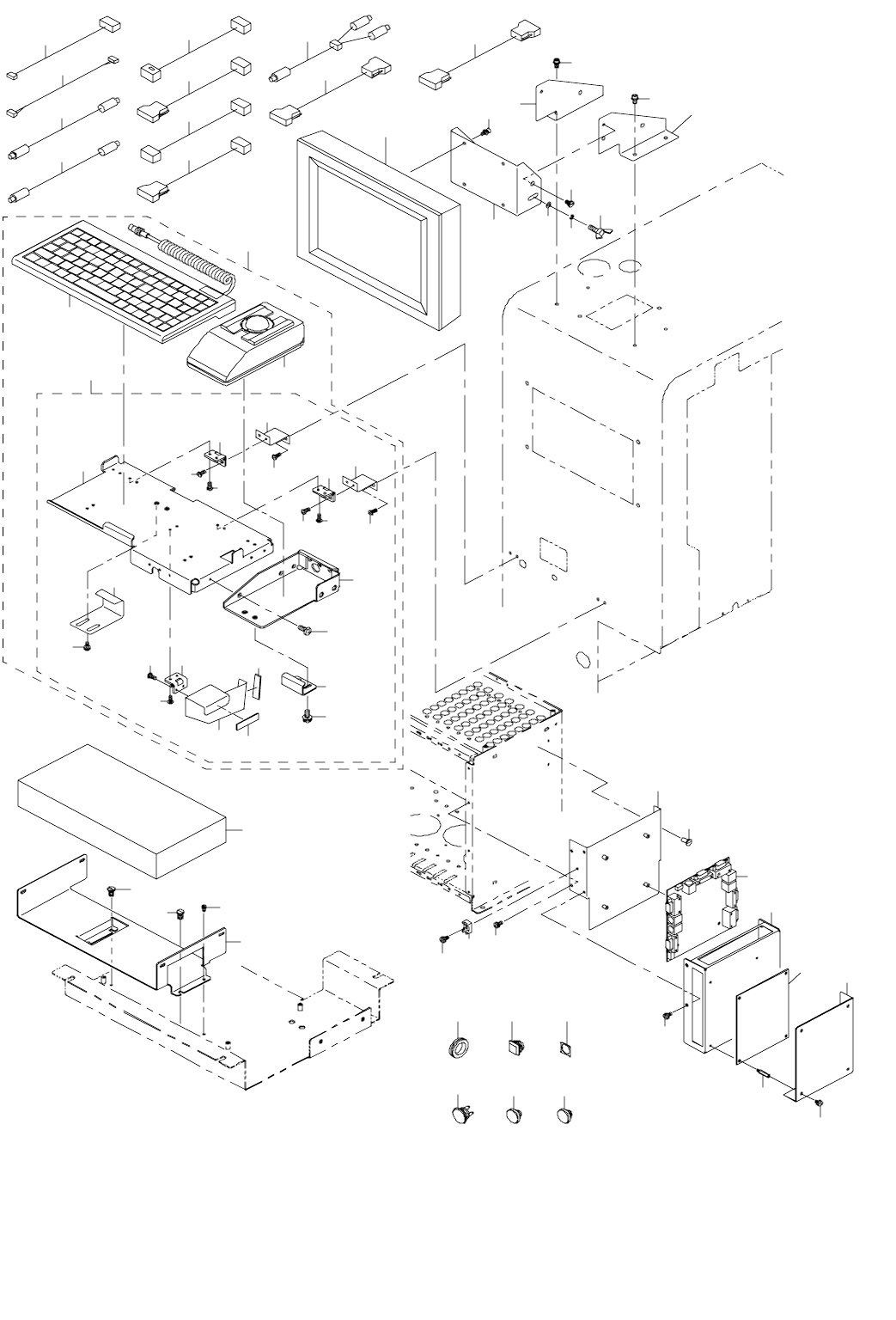

55.REAR MONITOR COMPONENTS
背面モニタ関係
2
4
3
34
5
6
7
10
9
8
21
21
13
18
20
20
19
19
20
20
14
19
23
22
22
23
12
25
11
26
27
29
30
30
31
32
33
35
36 37
15
28
20
39
40
38
41
40
42
43
44
45
46
47
49
50
51
52
1
48
16
20
17
24
20
54
53
55
57
56
54
58
