- 11 9 - 6 1 .R HE AD C OM P O NE N TS (1 ) Ｒ ヘッド関係（１） 6 40 4 60 42 61 61 5 31 6 7 52 57 48 9 12 14 13 15 17 18 23 20 21 23 23 22 64 16 24 63 3 65 30 62 32 33 35 36 37 39 58 42 41 45 44 47 46 51 50 53 54 2 56 79 82 85 83…
- 118 -
NOTE( 注記 ) #01....SPECIAL ORDER PARTS 特別注文部品
#02....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-45523 FLUXER CYL UNIT PL ASM
フラクサシリンダユニット ＰＬ 組
1
2 CM-3002000-01 ATTENTION SEAL
指けが注意シール（１６）
(2)
3 400-42180 FLUXER CYLINDER UNIT ASM
フラクサシリンダユニット組
(1)
4 EA-9500B01-00 CABLE BAND
束線バンド
(2)
5 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(1)
6 400-44050 FLUXER CYL UNIT フラクサシリンダユニット (1)
7 400-44094 FLUX CONTAINER COVER
フラクサコンテナーカバー
(1)
8 400-44093 FLUX CONTAINER
フラクサコンテナー
(1)
9 400-50208 SLIDING PLATE ASM
スライド プレート組
(1)
10 400-50212 LINEAR SLIDE
リニアスライド
(1)
11 400-50262 BASE PLATE ASM
ベースプレート組
(1)
12 400-50209 RIGHT LEVER HOLDER ASM
右レバーホルダ組
(1)
13 400-50550 TERMINAL STRIP
ターミナルストリップ
(1)
14 400-50215 CYL. SCREW M3-8
ＣＹＬ． ＳＣＲＥＷ Ｍ ３−８
(2)
15 400-50217 LENS SCREW M3-6 BN1593
ＬＥＮＳ ＳＣＲＥＷ Ｍ ３−６ ＢＮ １５９３
(2)
16 BT-0400251-EB URETHANE HOSE, BLACK
ウレタンホース 黒
(1.5)
17 PJ-3040405-07 LONG ELBOW UNION
ロングエルボユニオン
(1)
18 PX-0505010-00 SILENCER
消音器
(2)
19 400-50211 SOLENOID VALVE ソレノイドバルブ (1)
20 400-50551 SV CABLE ASM
ＳＶ ケーブル組
(1)
21 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
22 400-50214 CYL. SCREW M3-6
ＣＹＬ．スクリュー Ｍ ３−６
(8)
23 400-50216 SUNK SCREW M4-12 BN21
ＳＵＮＫ スクリュー Ｍ ４−１２ ＢＮ ２１
(6)
24 BT-0400251-EB URETHANE HOSE, BLACK
ウレタンホース 黒
(0.1)
25 PA-9000690-00 SHOCK ABSORBER
ショックアブソーバ
(2)
26 400-50549 REED SWITCH
リードスイッチ
(2)
27 PC-0105070-00 SPEED CONTROLLER
スピードコントローラ
(2)
28 400-50210 LEFT LEVER HOLDER ASM
左レバーホルダ組
(1)
29 PJ-0105050-01 JOINT
延長継手
(2)
30 400-50485 RUBBER CAP ゴムキャップ (2)
31
#02
400-66695 FLUX SCRAPER
フラックススクレーパ
(1)
32 400-44218 BASE FRAME ASM
ベースフレーム組
1
33 400-44084 BASE FRAME RIB
ベースフレームリブ
(1)
34 400-44085 BASE FRAME SF
ベースフレーム ＳＦ
(1)
35 400-44086 BASE FRAME SR
ベースフレーム ＳＲ
(1)
36 SL-6041492-TN SCREW
座金付き六角穴ボルト
(1)
37 SM-6051602-TN BOLT
六角穴ボルト
(4)
38 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(8)
39 HX-0029400-00 FIXED BASE
固定ベース
(1)
40 EA-9500B01-00 CABLE BAND
束線バンド
(6)
41 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
42 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
43 SM-6041202-TN SCREW M4X0.7 L=12 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１２ (8)
44 400-42244 WASHER M5
座金 Ｍ ５
(4)
45 400-44083 BASE FRAME B
ベースフレーム Ｂ
(1)
46 400-39442 FLUXER BB
フラクサ ＢＢ
1
47 400-44087 FLUXER PB
フラクサ ＰＢ
1
48 SM-6102502-TN BOLT M10 L=25
六角穴ボルト Ｍ １０ Ｌ ＝２５
1
49 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
1
50 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ １０
1
51 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
52 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
2
53 SL-9081693-SE HEXAGON SCREW WITH WASHER
座金付き六角穴ボルト
1
54 HX-0029400-00 FIXED BASE
固定ベース
1
55 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
1
56 PJ-3010400-04 REDUCER レジューサ 1
57 PJ-3080600-03 Y UNION
ユニオンワイ
1
58 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
0.05
59 400-44165 JIG PLATE ASM
治具プレート組
1
60
#01
400-44090 FLUXER PLATE 120/200
フラクサプレート １２０／２００
1
61
#01
400-44091 FLUXER PLATE 30/50/70/100
フラクサプレート ３０／５０／７０／１００
1
62 400-42181 FLUXER SIGNAL CABLE ASM
フラクサ信号束線組
1
63 400-44082 FLUXER BASE
フラクサベース
1
- 119 -

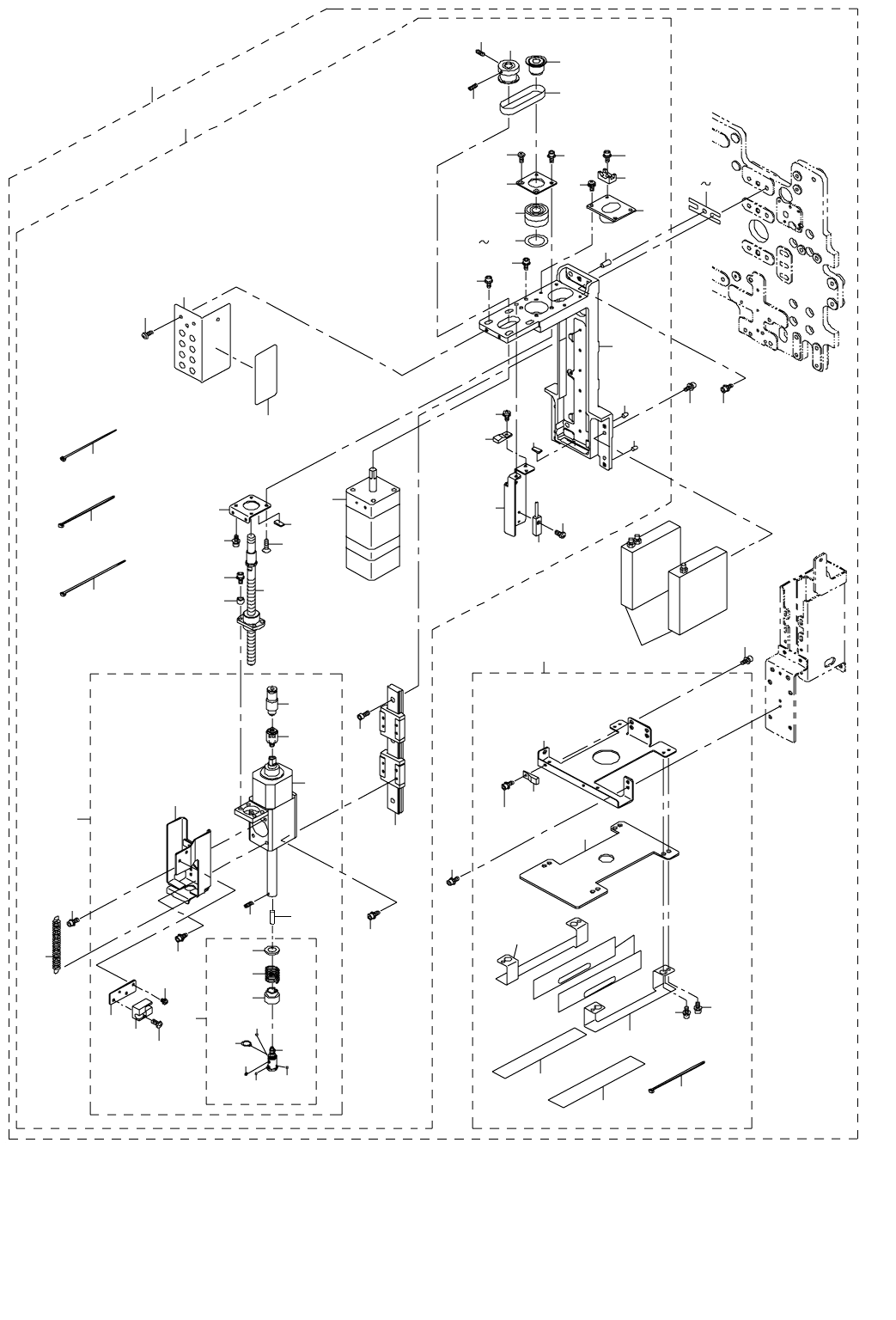

61.R HEAD COMPONENTS (1)
Ｒ ヘッド関係（１）
6
40
4
60
42
61
61
5
31
6
7
52
57
48
9
12
14
13
15
17
18
23
20
21
23
23
22
64
16
24
63
3
65
30
62
32
33
35
36
37
39
58
42
41
45
44
47
46
51
50
53
54
2
56
79
82
8583
84
76
59
72
71
67
73
75
68
70
71
77
86
1
19
69
9
49
74
43
78
55
38
10
11
66
8
28
27
25
26
29
- 120 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-52514 FMLA HEAD ASM(CX-1_R)
ＦＭＬＡ ヘッド組（ＣＸ −１＿ Ｒ）
1
2 400-52517 HEAD BRACKET IC ASM(CX-1_R) ヘッドブラケット ＩＣ 組（ＣＸ −１＿ Ｒ） (1)
3 SL-6035092-TN BOLT
座金付き六角穴ボルト
(2)
4 400-01150 HEAD BRACKET IC
ヘッドブラケット ＩＣ
(1)
5 HX-0029400-00 FIXED BASE
固定ベース
(1)
6 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
7 EA-9500B01-00 CABLE BAND 束線バンド (1)
8 400-01161 LINEAR WAY IC
リニアウェイ ＩＣ
(1)
9 E3046-729-000 LIMIT DAMPER S
リミットダンパー Ｓ
(2)
10 400-52521 IC T MOTOR ASM(CX-1_R)
ＩＣ モータ組（ＣＸ −１＿ Ｒ）
(1)
11 L155E-321-000 AIR SUCTION FILTER
エア サクション フィルター
(1)
12 400-03256 IC THETA MOTOR ＩＣＴ モータ (1)
13 400-01168 Z SENSOR DOG IC
Ｚ センサドグ ＩＣ
(1)
14 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
15 PJ-2105041-00 HALF UNION
ハーフユニオン
(1)
16 400-01178 NO SHAFT IC ASM
ＮＯ シャフト ＩＣ 組
(1)
17 400-01179 NO SHAFT IC ＮＯ シャフト ＩＣ (1)
18 400-01139 NOZZLE OUTER SCREW
ノズルアウタスクリュウ
(1)
19 RC-0841011-KP RETAINING RING 8.4
Ｃ 形止め輪 ８．４
(1)
20 E3062-729-000 OUTER SP HOLDER
アウタ ＳＰ ホルダ
(1)
21 400-13575 NOZZLE OUTER SP
ノズルアウタ ＳＰ
(1)
22 400-01292 NOZZLE OUTER ノズルアウタ (1)
23 E4228-760-000 STEEL BALL
鋼球 Ｓφ ３／３２
(3)
24 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(1)
25 400-98316 EXTEND BR
延長ブラケット
(1)
26 SL-4030581-SC COMBINATION SCREW M3 X 5
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝５
(2)
27 SM-1030552-TN SCREW M3 L=5 皿ねじ Ｍ ３ Ｌ ＝５ (2)
28 400-11220 MULTI TUBE HOLDER
マルチチューブホルダ
(1)
29 E3052-729-000 FILTER
フィルタ
(1)
30 400-01153 BEARING PLATE IC
ベアリングプレート ＩＣ
(1)
31 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
32 SM-1030552-TN SCREW M3 L=5 皿ねじ Ｍ ３ Ｌ ＝５ (2)
33 400-01154 BEARING SHIM IC A
ベアリングシム ＩＣＡ
(1)
34 400-01155 BEARING SHIM IC B
ベアリングシム ＩＣＢ
(1)
35 400-01156 BEARING SHIM IC C
ベアリングシム ＩＣＣ
(1)
36 400-01157 BEARING SUPPORT IC
ベアリングサポート ＩＣ
(1)
37 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
38 SM-1030552-TN SCREW 皿ねじ Ｍ ３ Ｌ ＝５ (2)
39 SL-6042042-TN SCREW
座金付き六角穴ボルト
(4)
40 400-01158 Z PULLEY IC
Ｚ プーリ ＩＣ
(1)
41 400-01159 Z MOTOR PULLEY IC
Ｚ モータプーリ ＩＣ
(1)
42 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(2)
43 400-01160 TIMING BELT IC Z タイミングベルト ＩＣＺ (1)
44 400-03255 IC Z MOTOR
ＩＣＺ モータ
(1)
45 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
46 400-39882 Z SENSOR BASE IC
Ｚ センサーベース ＩＣ
(1)
47 SL-6032092-TN BOLT
座金付き六角穴ボルト
(2)
48 400-02226 Z5 SENSOR RELAY CABLE ASM. Ｚ ５センサケーブル組 (1)
49 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(1)
50 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
51 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
52 EA-9500B01-00 CABLE BAND
束線バンド
(2)
53 400-01165 Z MOTOR COVER IC Ｚ モータカバー ＩＣ (1)
54 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(3)
55 400-01306 CABLE PROTECTOR SHEET
ケーブルプロテクトシート
(1)
56 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(1)
57 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(6)
58 400-01152 BALL SCREW IC ボールねじ ＩＣ (1)
59 B4122-804-000 ROLLER
布台ストッパー コロ
(4)
60 PH-0500122-C0 PIN
平行ピン
(1)
61 PH-0400062-C0 PIN
平行ピン φ ４ Ｌ ＝６
(4)
62 400-01151 TUBE PROTECTOR IC
チューブプロテクト ＩＣ
(1)
63 SL-6030892-TN SCREW 座金付き六角穴ボルト (2)
64 400-01163 HEAD UP SP IC
ヘッドアップ ＳＰＩＣ
(2)
65 SB-1100025-00 BEARING
ころがり軸受
(1)
66 400-52518 DIFFUSER ASM(CX-1_R)
ディフューザ組（ＣＸ −１＿ Ｒ）
(1)
67 400-01174 DIFFUSER BL
ディフューザ ＢＬ
(1)
68 EA-9500B01-00 CABLE BAND 束線バンド (2)
69 400-39881 DIFFUSER SUPPORT
ディフューザサポート
(1)
70 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
71 400-01172 DIFFUSER BASE
ディフューザベース
(2)
72 400-01173 DIFFUSER S
ディフューザ Ｓ
(2)
73 400-01175 DIFFUSER BR ディフューザ ＢＲ (1)
74 HX-0034400-00 HARNESS PARTS 束線パーツ (2)
75 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
76 400-39880 DIFFUSER
ディフューザ
(1)
77 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
78 SL-6040892-TN BOLT
座金付き六角穴ボルト
(3)
79 E3019-721-000 HAED CENTER SHIM A ヘッドセンタシム Ａ (1)
80 E3020-721-000 HAED CENTER SHIM B
ヘッドセンタシム Ｂ
(1)
81 E3021-721-000 HAED CENTER SHIM C
ヘッドセンタシム Ｃ
(1)
82 E3047-729-000 HAED CENTER SHIM D
ヘッドセンタシム Ｄ
(1)
83 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
84 400-03264 FMLA SENSOR ＦＭＬＡ センサ (1)
85 SL-6051692-TN BOLT
座金付き六角穴ボルト
(4)
86 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
