- 13 - 7 . CA L BL O CK C OM PO NE N TS ＣＡＬ ブロック関係 3 3 4 1 4 5 6 6 10 12 13 15 16 14 18 19 20 27 33 32 34 35 31 36 17 2 7 28 30 53 51 52 37 38 39 44 42 44 45 48 47 46 48 43 47 40 41 49 50 50 24 25 11 22 21 8 23 9 26
- 12 -
NOTE( 注記 ) #01....UNTIL M/C REV.D Ｍ ／ Ｃ ＲＥＶ．Ｄ まで
USE HARD DISK(40050125) このシステム対応のハードディスク
CORRESPONDING TO THIS SYSTEM （４００５０１２５）を使用のこと
#02....AFTER M/C REV.E Ｍ ／ Ｃ ＲＥＶ．Ｅ 以降
#03....OPTIONAL PARTS(FOR R HEAD) オプション部品（Ｒ ヘッド用）

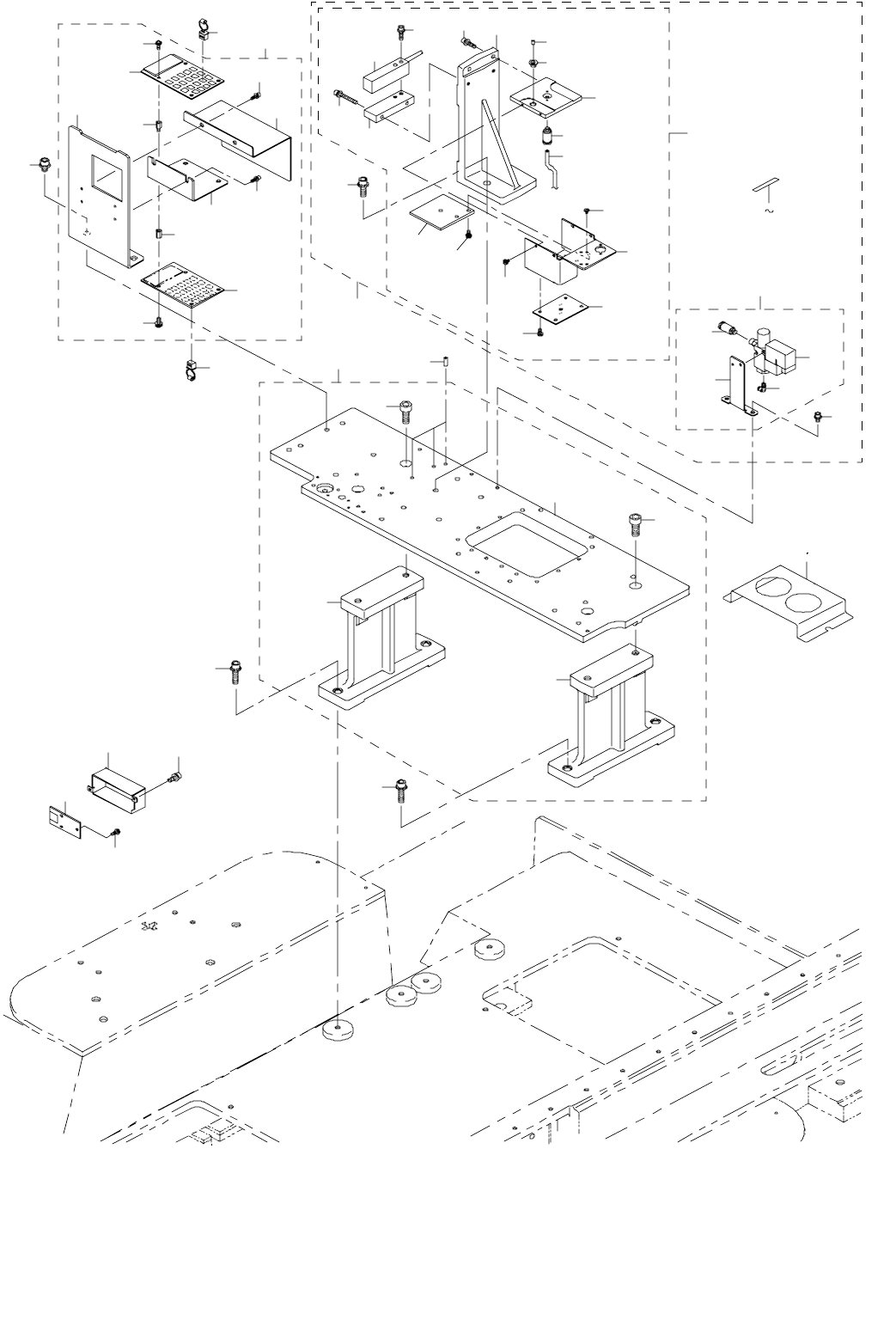

REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00410 COVER STUD ASSY
カバースタッド組
1
2 400-01510 COVER STUD RL カバースタッド ＲＬ (4)
3 400-01512 COVER STUD YF
カバースタッド ＹＦ
(4)
4 400-01515 COVER STUD YS
カバースタッド ＹＳ
(4)
5 400-01516 COVER STUD YR
カバースタッド ＹＲ
(2)
6 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
7 400-34011 Y-AXIS SENSOR BR ASSY (CX-1) Ｙ 軸センサブラケット組（ＣＸ −１） 1
8 400-30865 SENSOR BRACKET L
センサブラケット Ｌ
(1)
9 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(6)
10 400-21293 SENSOR BRACKET R
センサブラケット Ｒ
(1)
11 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
12 PS-0500202-KP SPRING PIN 5X20 スプリングピン ５．０ Ｘ ２０ (2)
13 400-34012 FEEDER FLOAT SENS ASSY (CX-1)
フィーダ浮きセンサ総組（ＣＸ −１）
1
14 400-34015 FD FLOAT FL ASSY (CX-1)
フィーダ浮き ＦＬ 組（ＣＸ −１）
(1)
15 400-02133 FD FLOAT(FR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＲ）受光組
(1)
16 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(4)
17 EA-9500B01-00 CABLE BAND 束線バンド (2)
18 400-02130 FD FLOAT(FF)SENS ASM
フィーダ浮きセンサ（ＦＦ）投光組
(1)
19 400-30863 FSD BRACKET S
ＦＳＤ ブラケット Ｓ
(1)
20 E2157-729-000 FSD SPACER
ＦＳＤ スペ−サ
(1)
21 400-34016 FD FLOAT FR ASSY (CX-1)
フィーダ浮き ＦＲ 組（ＣＸ −１）
(1)
22 E2157-729-000 FSD SPACER ＦＳＤ スペ−サ (1)
23 400-02131 FD FLOAT(FF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＦ）受光組
(1)
24 400-02132 FD FLOAT(FR)SENS ASM
フィーダ浮きセンサ（ＦＲ）投光組
(1)
25 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(4)
26 EA-9500B01-00 CABLE BAND
束線バンド
(2)
27 400-30863 FSD BRACKET S ＦＳＤ ブラケット Ｓ (1)
28 400-34017 FD FLOAT RL ASSY (CX-1)
フィーダ浮き ＲＬ 組（ＣＸ −１）
(1)
29 E2157-729-000 FSD SPACER
ＦＳＤ スペ−サ
(1)
30 400-02134 FD FLOAT(RF)SENS ASM
フィーダ浮きセンサ（ＲＦ）投光組
(1)
31 400-02137 FD FLOAT(RR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＲ）受光組
(1)
32 SL-4031481-SC SCREW M3 X 14 なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４ (4)
33 EA-9500B01-00 CABLE BAND
束線バンド
(2)
34 400-30863 FSD BRACKET S
ＦＳＤ ブラケット Ｓ
(1)
35 400-34018 FD FLOAT RR ASSY (CX-1)
フィーダ浮き ＲＲ 組（ＣＸ −１）
(1)
36 E2157-729-000 FSD SPACER
ＦＳＤ スペ−サ
(1)
37 400-02135 FD FLOAT(RF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＦ）受光組
(1)
38 400-02136 FD FLOAT(RR)SENS ASM フィーダ浮きセンサ（ＲＲ）投光組 (1)
39 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(4)
40 400-30863 FSD BRACKET S
ＦＳＤ ブラケット Ｓ
(1)
41 EA-9500B01-00 CABLE BAND
束線バンド
(1)
42 400-34013 FEEDER SENS ASSY (CX-1)
フィーダ検出センサ組（ＣＸ −１）
1
43 400-34019 FD SENS ASSY (CX-1) フィーダ検出投光組（ＣＸ −１） (1)
44 400-02138 FD SENS ASM
フィーダ検出投光組
(1)
45 EA-9500B01-00 CABLE BAND
束線バンド
(1)
46 400-30863 FSD BRACKET S
ＦＳＤ ブラケット Ｓ
(1)
47 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(2)
48 400-34020 FD SENS RCV ASSY (CX-1) フィーダ検出受光組（ＣＸ −１） (1)
49 400-30863 FSD BRACKET S
ＦＳＤ ブラケット Ｓ
(1)
50 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(2)
51 400-02139 FD RECEIVE SENS ASM
フィーダ検出センサ受光組
(1)
52 EA-9500B01-00 CABLE BAND
束線バンド
(1)
53 400-00543 CPCI BORD ASSY(50) ＣＰＣＩ 基板組（５０） 1
54 E9609-729-000 MCM(4 SHAFT)
ＭＣＭ（４軸）
(1)
55 400-03259 XMP CPCI
ＸＭＰ 基板
(1)
56 400-03313 BUS-BRIDGE BOARD
バスブリッジ基板
(1)
57
#01
400-03280 CPU BOARD
ＣＰＵ 基板
(1)
58 #02 400-44475 CPU BOARD ＣＰＵ ボード (1)
59 HX-0033900-00 STUD
基板パーツ
2
60 400-01583 BANK PCB F ASSY
バンク基板フロント組
1
61 E1017-715-000 BASE COVER CUSHION A
ベースカバー クッション Ａ
1
62 400-01584 BANK PCB R ASSY
バンク基板リア組
1
63 400-00503 BANK PCB BRACKET ＢＡＮＫ − ＰＣＢ ブラケット (1)
64 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
65 400-01949 BANK FPI R PCB ASM
バンク ＦＰＩ Ｒ 基板組
(1)
66 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
67 400-00501 BASE COVER SEALING R
ベースカバーシーリング Ｒ
(1)
68 SL-6041492-TN SCREW 座金付き六角穴ボルト 2
69 400-21294 FSD BRACKET SPACER
フィーダ浮きセンサブラケットスペーサ
1
70 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
71 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
72 400-00504 BANK PCB COVER F
バンク基板カバー Ｆ
1
73 SL-4040891-SC SCREW M4 L=8 座金付きなべ小ねじ Ｍ ４ Ｌ ＝８ 4
74 400-34313 CARRY BASE ASSY (CX-1) キャリーベース組（ＣＸ −１） 1
75 400-00502 CARRY PCB BRACKET
ＣＡＲＲＹ − ＰＣＢ ブラケット
(1)
76 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
77 400-01947 CARRY PCB ASM
ＣＡＲＲＹ 基板組
(1)
78 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
(1)
79 #03 E9610-729-000 MCM(1 SHAFT) ＭＣＭ（１軸） 1
- 13 -
7. CAL BLOCK COMPONENTS
ＣＡＬ ブロック関係
3
3
4
1
4
5
6
6
10
12
13
15
16
14
18
19
20
27
33
32
34
35
31
36
17
2
7
28
30
53
51
52
37
38
39
44
42
44
45
48
47
46
48
43
47
40
41
49
50
50
24
25
11
22
21
8
23
9
26
- 14 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-33284 BASE BRIDGE ASM
ベースブリッジ組
1
2 400-30598 BASE BRIDGE
ベースブリッジ
(1)
3 400-00633 BASE BRIDGE B
ベースブリッジ Ｂ
(2)
4 SM-6082502-TP SCREW M8 L=25
六角穴ボルト
(4)
5 PS-0400122-KP SPRING PIN
スプリングピン
3
6 SL-6062592-TN SCREW
座金付き六角穴ボルト
4
7 400-34079 CAL BLOCK UNIT (CX-1)
キャルブロック組（ＣＸ −１）
1
8 400-34081 CAL BLOCK ASSY (CX-1)
キャルブロック組（ＣＸ −１）
(1)
9 400-21265 CAL STAND
ＣＡＬ スタンド
(1)
10 400-23868 CAL PLATE
ＣＡＬ プレート
(1)
11 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(2)
12 PJ-3010405-05 HALF UNION
ハーフユニオン
(1)
13 BT-0400251-EB URETHANE HOSE, BLACK
ウレタンホース 黒
(0.2)
14 400-00644 CAL SIDE COVER
キャルサイドカバー
(1)
15 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
16 E3605-721-000 CAL DIFFUSER
ＣＡＬ ディフューザ
(1)
17 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
18 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
19 E8609-721-0A0 CAL BLOCK CIRCUIT BOARD ASM
ＣＡＬ ブロック基板組
(1)
20 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
21 400-21266 ROAD CELL BASE
ロードセルベース
(1)
22 400-30594 OFFSET BOSS
オフセットボス
(1)
23 E2113-998-000 BOC OFFSET PIN (J003)
ＢＯＣ オフセットピン（Ｊ ００３）
(1)
24 SL-6043092-TN BOLT
座金付き六角穴ボルト
(2)
25 400-31620 LOAD CELL ASM
ロードセル組
(1)
26 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(2)
27 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(2)
28 E2061-760-000 SHIM A
シム Ａ
(1)
29 E2062-760-000 SHIM B
シム Ｂ
(1)
30 E2063-760-000 SHIM C
シム Ｃ
(1)
31 400-00642 CAL VACUUM UNIT
キャルバキュームユニット
(1)
32 400-02125 CAL VCUM SV ASM
ＣＡＬ バキューム ＳＶ 組
(1)
33 400-00649 CAL EJECTOR STAY
ＣＡＬ エジェクタステイ
(1)
34 PJ-3040405-05 ELBOW
エルボユニオン
(1)
35 PJ-3010405-05 HALF UNION
ハ−フユニオン
(1)
36 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
37 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
3
38 400-11418 DUSTPROOF COVER NC
ダストプルーフカバー ＮＣ
1
39 400-11419 DUSTPROOF COVER HC
ダストプルーフカバー ＨＣ
1
40 400-01302 TRANSFER STATION ASM
トランスファステーション組
1
41 400-08909 CHIP BOX HANGER
チップボックスハンガー
(1)
42 400-08907 TRANSFER STATION BRACKET
トランスファーステイションブラケット
(1)
43 400-08908 TRANSFER STATION COVER
トランスファーステイションカバー
(1)
44 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
45 HX-0007900-0B SPACER
スペーサー
(4)
46 HX-0035400-0B PCB SUPPORT L=8MM
スペーサー
(4)
47 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
48 400-01964 CARRY SENSOR RELAY PCB ASM
キャリーセンサリレー基板組
(2)
49 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
50 400-02353 SENSOR SIGNAL SHORT WIRE ASM C
センサー信号ショート束線組（Ｃ）
2
51 E2142-729-000 TEMPERATURE SENSOR COVER
温度センサカバー
1
52 E8621-729-0A0 TEMPERATURE SENSOR PWB ASM.
温度センサ基板組
1
53 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
