- 18 - REF .NO N O TE PART NO D E S C R I P T I O N 品 名 Q ty 1 40 0 -34080 VCS ASSY(CX-1 ) ＶＣＳ 組（ＣＸ −１） 1 2 4 00 -3 1 9 7 4 OP VC S( OP T I ON) ＯＰ ＶＣＳ 組（オプション） 1 3 4 00 -3 86 6 8 LI GH T UN IT (C X - 1 ) ライトユニット（ＣＸ −１） (…
- 17 -

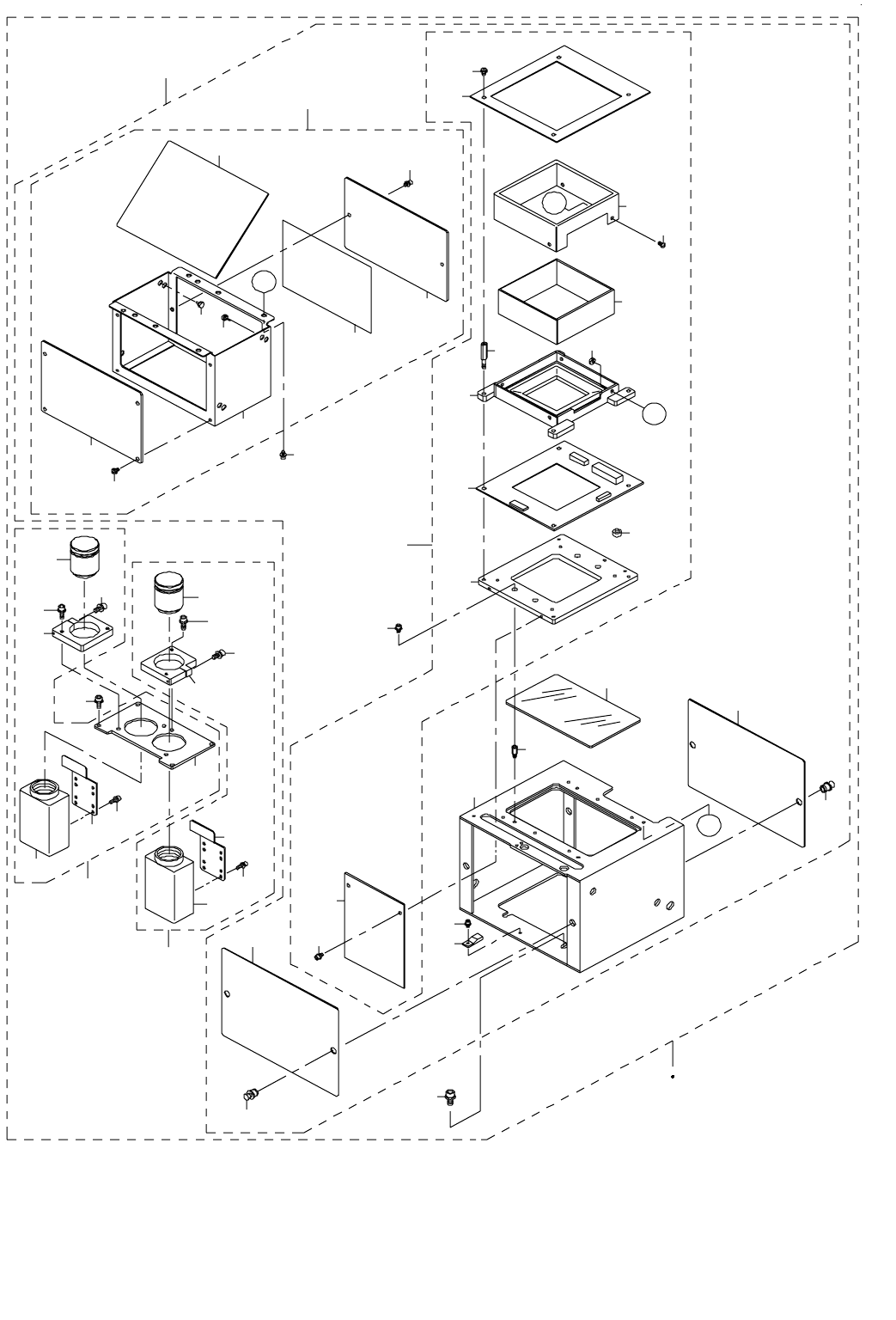

9. VCS COMPONENTS
ＶＣＳ 関係
10
10
12
5
7
9
8
32
33
34
35
13
13
15
18
17
19
20
24
25
A
A
27
23
22
28
29
26
16
30
31
B
B
54
11
6
21
3
4
14
14
40
45
48
53
41
42
50
51
49
43
46
44
1
2
36
38
39
37
47
52
- 18 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-34080 VCS ASSY(CX-1)
ＶＣＳ 組（ＣＸ −１）
1
2 400-31974 OP VCS(OPTION)
ＯＰ ＶＣＳ 組（オプション）
1
3 400-38668 LIGHT UNIT (CX-1)
ライトユニット（ＣＸ −１）
(1)
4 400-00607 MIRROR BOX ASSY
ミラーボックス組
(1)
5 400-00620 BACK SCREEN
バックスクリーン
(1)
6 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
7 400-00621 COAXIAL DIFFUSER
コアキシアルディフューザ
(1)
8 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
9 400-00617 MIRROR BOX
ミラーボックス
(1)
10 118-04606 RUBBER PLUG
布台防振ゴム
(8)
11 400-00618 HALF MIRROR
ハーフミラー
(1)
12 400-00619 VCS FLOCK PAPER
ＶＣＳ ラシャペーパ
(1)
13 400-00609 FLAT PLATE V
フラットプレート Ｖ
(2)
14 M8808-301-000 NYLATCH
蓋止め ナイラッチ
(4)
15 400-00611 COVER GLASS
カバーガラス
(1)
16 400-00640 LIGHT FIXTURES
ライトフィクスチャーズ
(1)
17 400-00612 LIGHT STAY V
ライトステイ Ｖ
(1)
18 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(4)
19 400-01917 BOTTOM LIGHT PCB ASM
ボトムライト基板組
(1)
20 400-00614 BOTTOM LIGHT DIFFUSER
ボトムライトディフューザ
(1)
21 400-23599 LIGHT STUD VCS
ライトスタッド ＶＣＳ
(4)
22 400-01939 SIDE LIGHT PCB UNIT ASM
サイドライトユニット組
(1)
23 400-00615 SIDE LIGHT COVER
サイドライトカバー
(1)
24 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
25 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(4)
26 400-01915 COAXIAL LIGHT PCB ASM
コアキシアルライト基板組
(1)
27 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
28 400-01911 BACK LIGHT PCB ASM
バックライト基板組
(1)
29 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
30 HX-0035400-0B PCB SUPPORT L=8MM
スペーサー
(4)
31 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(4)
32 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
33 400-00610 VCS FRAME
ＶＣＳ フレーム
(1)
34 HX-0034400-00 HARNESS PARTS
束線パーツ
(2)
35 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(2)
36 400-34086 ST CAMERA ASSY (CX-1)
ＳＴ カメラ組（ＣＸ −１）
(1)
37 400-28240 HIGH RESOLUTION CAMERA(OPTION)
高解像度カメラ（オプション）
(1)
38 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(4)
39 400-30597 CAMERA SUPPORT
カメラサポート
(1)
40 400-00634 OPTION LENS 5
オプションレンズ５
(1)
41 400-30595 VCS LENS HORDER
ＶＣＳ レンズホルダ
(1)
42 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
43 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(1)
44 400-34157 OP CAMERA ASSY (CX-1)(OPTION)
ＯＰ カメラ組（ＣＸ −１）（オプション）
(1)
45 400-28240 HIGH RESOLUTION CAMERA
高解像度カメラ
(1)
46 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(4)
47 400-30597 CAMERA SUPPORT
カメラサポート
(1)
48 400-30039 CX-1 OP2 LENS(OPTOIN)
ＣＸ −１ ＯＰ ２ レンズ（オプション）
(1)
49 400-30595 VCS LENS HORDER
ＶＣＳ レンズホルダ
(1)
50 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
51 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(1)
52 400-30596 LENS HORDER BASE(ST)
レンズホルダベース（ＳＴ）
(1)
53 SL-6041292-TN SCREW(ST)
座金付き六角穴ボルト（ＳＴ）
(4)
54 SL-6051292-TN BOLT
座金付き六角穴ボルト
(4)
- 19 -

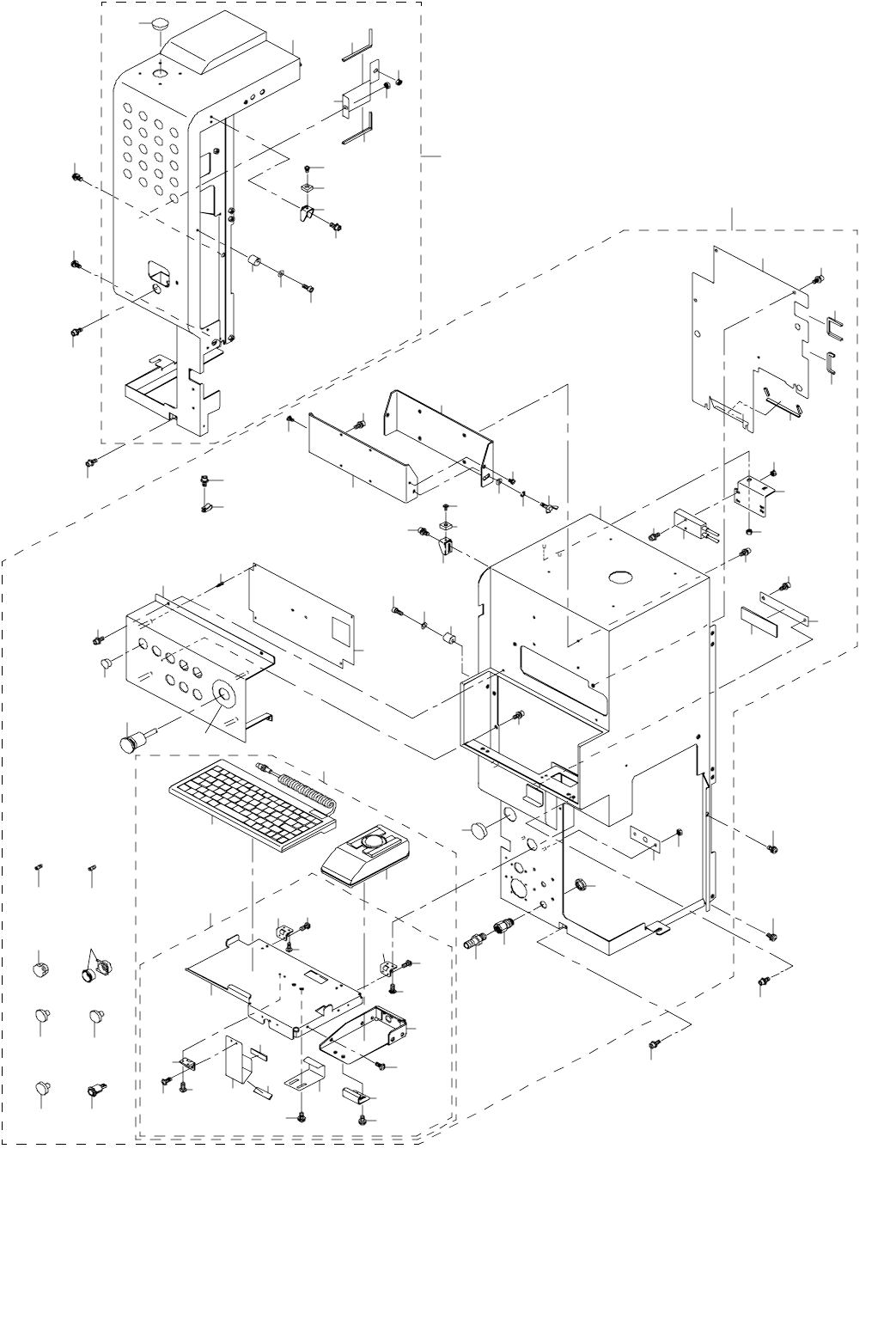

10.COVER COMPONENTS (1)
カバー関係（１）
2
5
12
10
12
11
11
6
7
8
1
9
69
16
19
31
52
52
18
19
20
20
21
23
22
19
27
17
29
32
33
42
43
42
42
43
38
41
37
44
44
36
45
46
34
50
48
49
51
33
53
59
54
55
56
55
25
57
58
68
60
15
16
47
19
52
28
16
35
14
43
43
26
24
72
72
72
72
71
71
71
71
61
38
39
43
43
43
40
63
64
62
65
67
66
30
13
70
4
3
19
