- 24 - REF .NO N O TE PART NO D E S C R I P T I O N 品 名 Q ty 1 40 0-3 4061 SAF ETY COVER F ASSY (CX-1) 安全カバー Ｆ 組（ＣＸ −１） 1 2 40 0-5 2281 SAF ETY COVER F R AM E F A アンゼンカバーフレーム Ｆ Ａ (1) 3 SL- 6 041 042 - TN B O LT 座金付き六角穴ボル…
- 23 -

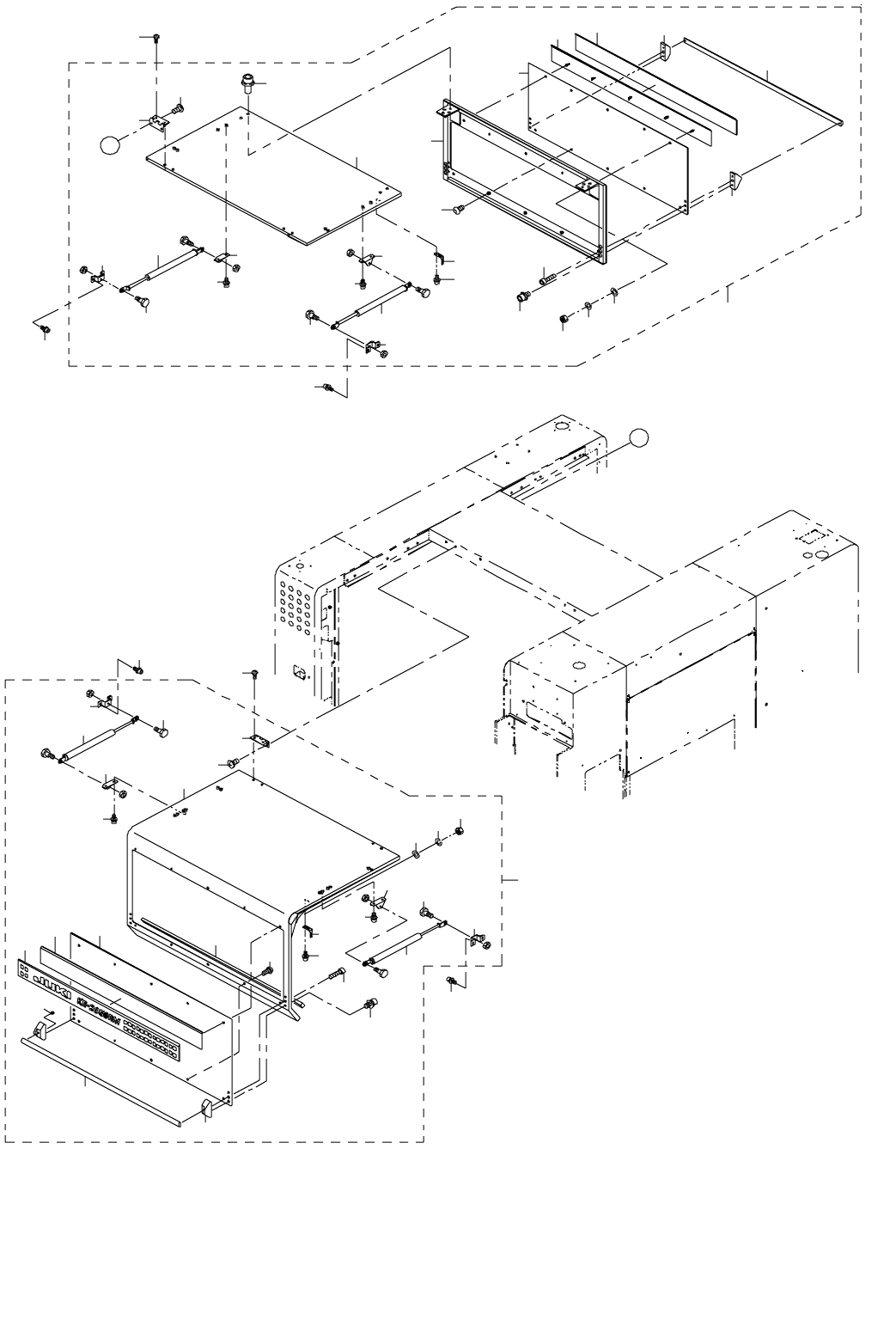

12.COVER COMPONENTS (3)
カバー関係（３）
2
4
9
9
10
11
12
12
14
3
47
29
29
32
31
32
31
34
35
48
49
49
24
24
24
11
10
8
30
16
6
15
13
17
5
7
27
37
28
26
39
36
20
22
18
21
1
30
24
45
41
33
41
46
A
38
A
43
42
44
25
21
23
19
19
40
40
- 24 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-34061 SAFETY COVER F ASSY (CX-1)
安全カバー Ｆ 組（ＣＸ −１）
1
2 400-52281 SAFETY COVER FRAME F A
アンゼンカバーフレーム Ｆ Ａ
(1)
3 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
4 E1318-715-000 SAFTY COVER HINGE
安全カバー ヒンジ
(2)
5 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(4)
6 400-27886 SCW PLATE F
ＳＣＷ プレート Ｆ
(1)
7 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(7)
8 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(7)
9 401-10174 GAS_SPRING_A
ガススプリング Ａ
(2)
10 400-31236 GS BRACKET AN
ＧＳ ブラケット ＡＮ
(2)
11 400-43523 GS BRACKET C
ＧＳ ブラケット Ｃ
(2)
12 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
13 400-27729 SAFETY COVER HANDLE
安全カバーハンドル
(1)
14 HA-0052800-10 SWITCH
ドアスイッチキー
(1)
15 400-26954 SAFETY COVER PLATE
安全カバープレート
(1)
16 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(7)
17 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
18 400-27859 BRAND MARK LABEL CX-1
ブランドマークラベル ＣＸ −１
(1)
19 400-38381 STEP SCREW
段付きねじ
(2)
20 400-30609 HANDLE SUPPORT
ハンドルサポート
(2)
21 SM-6052002-TN BOLT
六角穴ボルト
(2)
22 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
23 400-35038 SAFETY COVER F CUSHION
安全カバー Ｆ クッション
(1)
24 SL-6061242-TN BOLT
座金付き六角穴ボルト
8
25 400-34062 SAFETY COVER R ASSY (CX-1)
安全カバー Ｒ 組（ＣＸ −１）
1
26 400-27887 SCW PLATE R
ＳＣＷ プレート Ｒ
(1)
27 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(7)
28 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(7)
29 401-10173 GAS_SPRING_B
ガススプリング Ｂ
(2)
30 400-31236 GS BRACKET AN
ＧＳ ブラケット ＡＮ
(2)
31 400-52283 GS BRACKET CR
ＧＳ ブラケット ＣＲ
(2)
32 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
33 400-27729 SAFETY COVER HANDLE
安全カバーハンドル
(1)
34 HA-0052800-10 SWITCH
ドアスイッチキー
(1)
35 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
36 400-30796 SAFETY COVER PLATE R
安全カバープレート Ｒ
(1)
37 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(7)
38 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
39 400-27859 BRAND MARK LABEL CX-1
ブランドマークラベル ＣＸ −１
(1)
40 400-38381 STEP SCREW
段付きねじ
(2)
41 400-30609 HANDLE SUPPORT
ハンドルサポート
(2)
42 400-52282 SAFETY COVER RA A
安全カバー ＲＡ Ａ
(1)
43 400-30803 SAFETY COVER FRAME RB
安全カバーフレーム ＲＢ
(1)
44 SL-6082092-TN BOLT
座金付き六角穴ボルト
(4)
45 SM-6052002-TN BOLT
六角穴ボルト
(2)
46 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
47 E1318-715-000 SAFTY COVER HINGE
安全カバーヒンジ
(2)
48 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(4)
49 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
8
- 25 -
13.COVER COMPONENTS (4)
カバー関係（４）
4
6
31
7
8
8
32
43
64
44
46
41
10
13
14
15
33
33
34
16
35
18
22 23
26
25
27
27
29
42
2
81
66
12
1
5
7
11
65
9
24
19
3
31
66
30
5
19
37
39
45
17
67
40
A
A
34
28
68
40
67
28
38
63
63
36
63
21
20
48
49
51
47
62
61
60
59
58
57
56
55
54
53
50
52
76
76
77
77
80
79
73
71
72
76
80
75
73
75
74
75
70
76
72
75
73
78
76
70
72
75
75
79
76
76
78
73
75
71
75
72
B
B
69
