- 25 - 1 3 .CO VE R CO MP ON E NT S (4 ) カバー関係（４） 4 6 31 7 8 8 32 43 64 44 46 41 10 13 14 15 33 33 34 16 35 18 22 23 26 25 27 27 29 42 2 81 66 12 1 5 7 11 65 9 24 19 3 31 66 30 5 19 37 39 45 17 67 40 A A 34 28 68 40 67 2…
- 24 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-34061 SAFETY COVER F ASSY (CX-1)
安全カバー Ｆ 組（ＣＸ −１）
1
2 400-52281 SAFETY COVER FRAME F A
アンゼンカバーフレーム Ｆ Ａ
(1)
3 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
4 E1318-715-000 SAFTY COVER HINGE
安全カバー ヒンジ
(2)
5 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(4)
6 400-27886 SCW PLATE F
ＳＣＷ プレート Ｆ
(1)
7 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(7)
8 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(7)
9 401-10174 GAS_SPRING_A
ガススプリング Ａ
(2)
10 400-31236 GS BRACKET AN
ＧＳ ブラケット ＡＮ
(2)
11 400-43523 GS BRACKET C
ＧＳ ブラケット Ｃ
(2)
12 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
13 400-27729 SAFETY COVER HANDLE
安全カバーハンドル
(1)
14 HA-0052800-10 SWITCH
ドアスイッチキー
(1)
15 400-26954 SAFETY COVER PLATE
安全カバープレート
(1)
16 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(7)
17 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
18 400-27859 BRAND MARK LABEL CX-1
ブランドマークラベル ＣＸ −１
(1)
19 400-38381 STEP SCREW
段付きねじ
(2)
20 400-30609 HANDLE SUPPORT
ハンドルサポート
(2)
21 SM-6052002-TN BOLT
六角穴ボルト
(2)
22 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
23 400-35038 SAFETY COVER F CUSHION
安全カバー Ｆ クッション
(1)
24 SL-6061242-TN BOLT
座金付き六角穴ボルト
8
25 400-34062 SAFETY COVER R ASSY (CX-1)
安全カバー Ｒ 組（ＣＸ −１）
1
26 400-27887 SCW PLATE R
ＳＣＷ プレート Ｒ
(1)
27 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(7)
28 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(7)
29 401-10173 GAS_SPRING_B
ガススプリング Ｂ
(2)
30 400-31236 GS BRACKET AN
ＧＳ ブラケット ＡＮ
(2)
31 400-52283 GS BRACKET CR
ＧＳ ブラケット ＣＲ
(2)
32 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
33 400-27729 SAFETY COVER HANDLE
安全カバーハンドル
(1)
34 HA-0052800-10 SWITCH
ドアスイッチキー
(1)
35 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
36 400-30796 SAFETY COVER PLATE R
安全カバープレート Ｒ
(1)
37 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(7)
38 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
39 400-27859 BRAND MARK LABEL CX-1
ブランドマークラベル ＣＸ −１
(1)
40 400-38381 STEP SCREW
段付きねじ
(2)
41 400-30609 HANDLE SUPPORT
ハンドルサポート
(2)
42 400-52282 SAFETY COVER RA A
安全カバー ＲＡ Ａ
(1)
43 400-30803 SAFETY COVER FRAME RB
安全カバーフレーム ＲＢ
(1)
44 SL-6082092-TN BOLT
座金付き六角穴ボルト
(4)
45 SM-6052002-TN BOLT
六角穴ボルト
(2)
46 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
47 E1318-715-000 SAFTY COVER HINGE
安全カバーヒンジ
(2)
48 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(4)
49 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
8
- 25 -

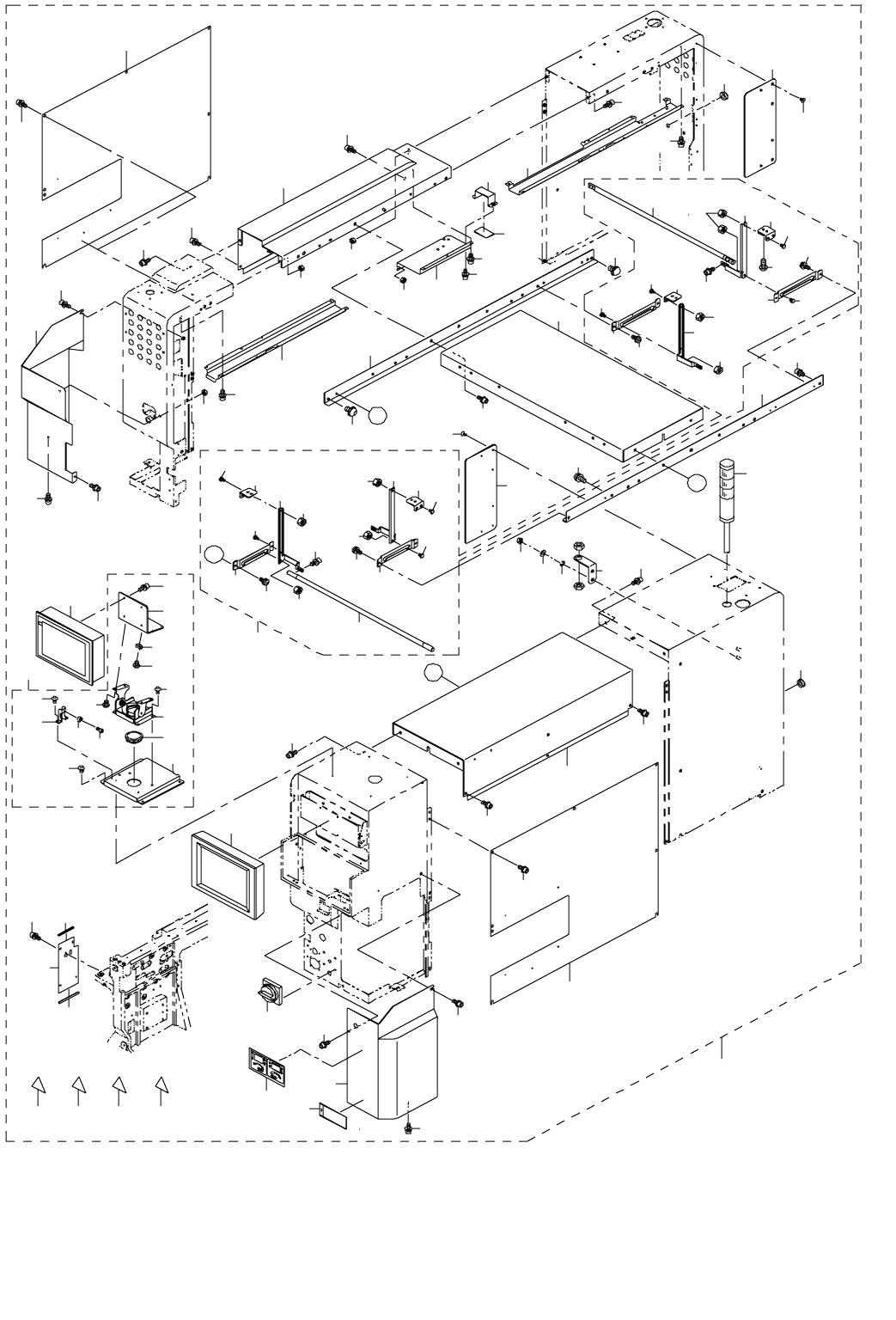

13.COVER COMPONENTS (4)
カバー関係（４）
4
6
31
7
8
8
32
43
64
44
46
41
10
13
14
15
33
33
34
16
35
18
22 23
26
25
27
27
29
42
2
81
66
12
1
5
7
11
65
9
24
19
3
31
66
30
5
19
37
39
45
17
67
40
A
A
34
28
68
40
67
28
38
63
63
36
63
21
20
48
49
51
47
62
61
60
59
58
57
56
55
54
53
50
52
76
76
77
77
80
79
73
71
72
76
80
75
73
75
74
75
70
76
72
75
73
78
76
70
72
75
75
79
76
76
78
73
75
71
75
72
B
B
69
- 26 -
NOTE( 注記 ) #01....REFER TO THE LAST PAGE 最終ページのマシン Ｒｅｖ 管理表を参照下さい。
M/C REV CHART.
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-34063 COVER SUB ASSY (CX-1)
カバーサブ組（ＣＸ −１）
1
2 WS-0820002-KN SPRING WASHER M8 ばね座金 Ｍ ８ (2)
3 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(1)
4 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
5 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
6 400-52284 COVER CUL A
カバー ＣＵＬ Ａ
(1)
7 SL-6061292-TN SCREW 座金付き六角穴ボルト (2)
8 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
9 400-43857 COVER CUC A
カバー ＣＵＣ Ａ
(1)
10 SL-6041292-TN SCREW
座金付き六角穴ボルト
(8)
11 400-01500 CABLE SUPPORT R
ケーブルサポート Ｒ
(1)
12 HA-0053800-00 SWITCH メインスイッチ (1)
13 SL-6041292-TN SCREW
座金付き六角穴ボルト
(10)
14 400-30613 COVER SUL
カバー ＳＵＬ
(1)
15 400-52286 COVER CUR A
カバー ＣＵＲ Ａ
(1)
16 400-30614 COVER SUR
カバー ＳＵＲ
(1)
17 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (5)
18 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(1)
19 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
20 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(2)
21 CM-3009000-05 WATCH_YOUR_HANDS_LABEL(75)
可動部注意ラベル（７５）
(4)
22 CM-3002000-06 FINGER INJURY CAUTION LABEL (100) 指けが注意シール（１００） (2)
23 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
(1)
24 E5704-700-000 SEAL
ハンドル回転シール
(1)
25 400-01463 CABLE GUIDE (MOTOR)
ケーブルガイド（モータ）
(1)
26 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
27 HX-0036700-0A BUSH ブッシュ (0.2)
28 400-03265 SIGNAL TOWER ASM
シグナルタワー
(1)
29 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ ８ １種
(2)
30 400-27725 PULLEY COVER L
プーリカバー Ｌ
(1)
31 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(2)
32 SL-6061292-TN SCREW 座金付き六角穴ボルト (4)
33 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(2)
34 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
35 400-27726 PULLEY COVER R
プーリカバー Ｒ
(1)
36 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
37 400-17782 MAIN POWER SWITCH NOTICE LABEL
電源切断注意ラベル
(1)
38 400-52287 COVER SUPPORT L カバーサポート Ｌ (1)
39 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
40 400-30802 SAFETY COVER RS
安全カバー ＲＳ
(2)
41 400-01429 CB ANGLE
ＣＢ アングル
(1)
42 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
43 NM-6060001-SC NUT M6 六角ナット Ｍ ６ １種 (2)
44 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
45 400-01447 CABLE CLAMP YU
ケーブルクランプ ＹＵ
(1)
46 400-00749 CABLE CLAMP RUBBER Y
ケーブルクランプゴム Ｙ
(1)
47
#01
401-02599 8.4 LCD MONITOR(CE)
８．４ ＬＣＤ モニタ（ＣＥ）
(1)
48 400-33517 VISION MONITOR BRACKET ASM 画像モニタブラケット組 (1)
49 400-99654 CRT BASE
ＣＲＴ ベース
(1)
50 400-99655 FREE STOP HINGE
フリーストップヒンジ
(1)
51 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
52 HX-0022100-0A RUBBER BUSHING
ゴム ブッシュ
(1)
53 SL-6040892-TN BOLT 座金付き六角穴ボルト (4)
54 400-99657 CRT STOPPER
ＣＲＴ ストッパ
(1)
55 L127E-021-000 COVER CUSHION
カバー クッション
(1)
56 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(1)
57 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
58 400-99656 CRT BR ＣＲＴ ブラケット (1)
59 HX-0029400-00 FIXED BASE
固定ベース
(1)
60 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
61 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
62 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
63 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (3)
64 SL-6061092-TN SCREW
座金付き六角穴ボルト
(2)
65 400-01430 CABLE SUPPORT F
ケーブルサポート Ｆ
(1)
66 HX-0032600-0H CABLE PARTS
束線パーツ
(2)
67 SM-1030552-TN SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(5)
68 400-52288 COVER SUPPORT R カバーサポート Ｒ (1)
69 400-52345 PIPE HANDLE ASSEMBLY
パイプハンドル組
(1)
70 400-43524 COVER HINGE GUIDE
カバーヒンジガイド
(2)
71 400-52290 COVER HINGE GUIDE R
カバーヒンジガイド Ｒ
(2)
72 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
(8)
73 400-43527 COVER HINGE BRACKET カバーヒンジブラケット (4)
74 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (8)
75 400-43528 GUIDE PIN
ガイドピン
(8)
76 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(8)
77 400-43529 PIPE HANDLE
パイプハンドル
(2)
78 400-43530 COVER HINGE L
カバーヒンジ Ｌ
(2)
79 400-43531 COVER HINGE R カバーヒンジ Ｒ (2)
80 SL-6040892-TN BOLT
座金付き六角穴ボルト
(8)
