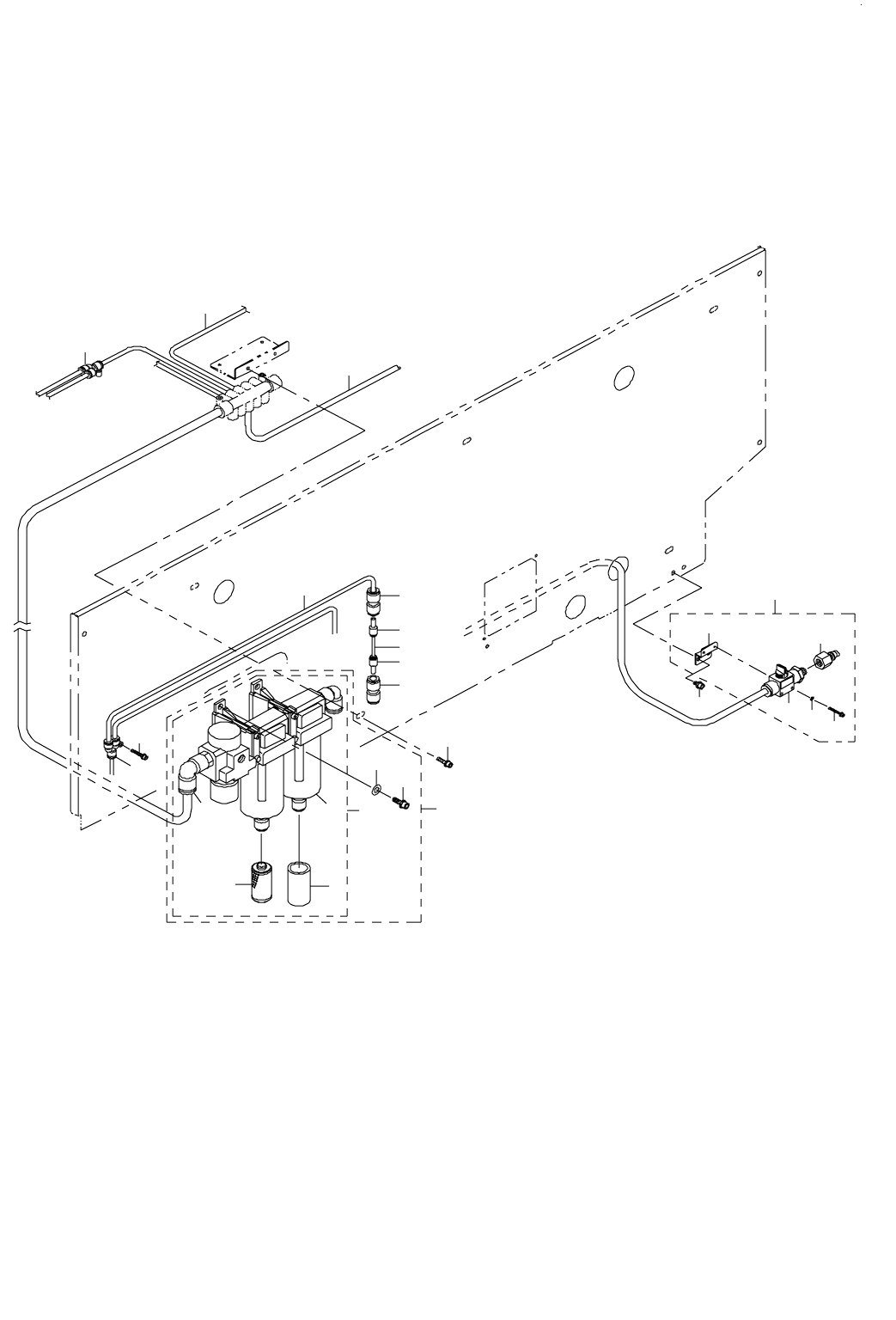

15.AIR COMPONENTS
エアー関係
13
14
11
12
24
9
16
15
10
23
18
21
25
19
20
20
22
22
17
2
3
65
1
4
8
7
- 30 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01560 AIR COMBINATION ASSY
エアーコンビネーション組
1
2 SL-6061692-TN BOLT
座金付き六角穴ボルト
(2)
3 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
4 400-00545 AIR PROVIDER
エアプロバイダー
(1)
5 PF-0552150-A0 AIR COMBINATION
エアコンビネーション
(1)
6 PJ-3041253-01 ELBOW UNION
エルボユニオン
(2)
7 PF-9010060-00 FILTER ELEMENT
フィルタエレメント
(1)
8 PF-9010020-00 FILTER ELEMENT A
フイルタエレメント Ａ
(1)
9 400-00547 FINGER VALVE ASSY
フィンガバルブ
1
10 PJ-0252000-03 PLUG
プラグ
(1)
11 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
(2)
12 400-00550 FV BRACKET
ＦＶ ブラケット
(1)
13 PV-0152120-00 FINGER VALVE
フィンガバルブ
(1)
14 SL-6032542-TN SCREW
座金付き六角穴ボルト
(2)
15 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
12.8
16 BT-0800501-EA TUBE HOSE, BLUE
ウレタンホース 青
20
17 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
1
18 PJ-3080600-03 Y UNION
ユニオンワイ
6
19 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チューブ
2
20 PJ-3031000-02 STRAIGHT
ストレート
2
21 SL-6042592-TN SCREW
座金付き六角穴ボルト
2
22 PJ-3090400-03 REDUCER
レジューサ（φ ４− φ １０）
2
23 SL-6052092-TN SCREW
座金付き六角穴ボルト
2
24 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
25 PJ-3081000-01 UNION Y
ユニオンワイ
1
