- 32 - N O TE( 注記 ) #0 1 ....REFER T O THE LA S T PAGE 最終ページのマシン Ｒｅｖ 管理表を参照下さい。 M /C RE V C HA RT . RE F.NO NOTE PA RT NO D E S C R I P T I O N 品 名 Q ty 1 40 0-3 4 339 X AXI S S UB AS SY ( C X- 1) Ｘ 軸サブ組（ＣＸ −１） 1 2 400 -…
- 31 -

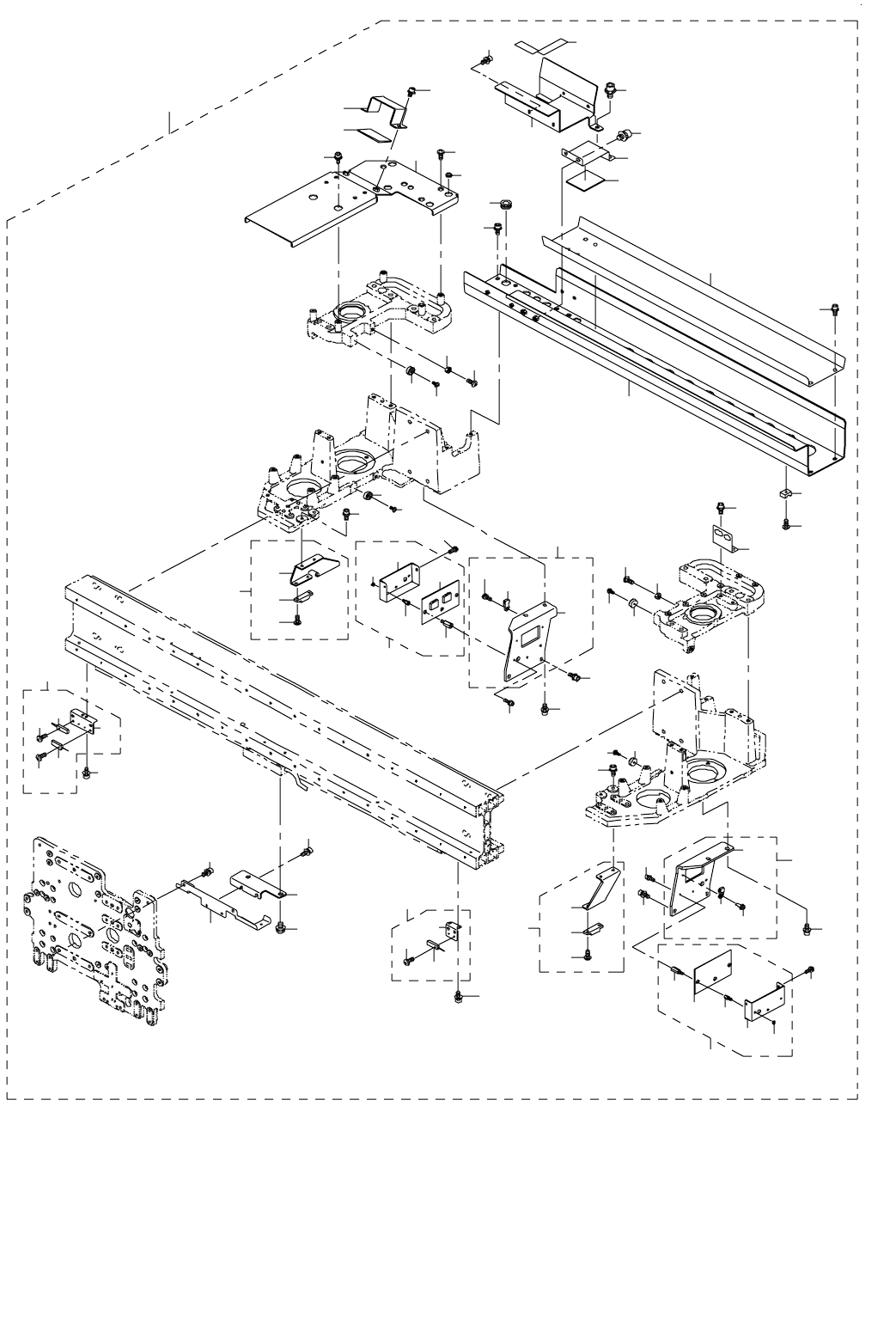

16.X-Y COMPONENTS (1)
Ｘ − Ｙ 関係（１）
16
8
9
21
26
28
29
30
27
33
34
35
32
36
37
38
49
50
52
54
55
58
59
60
63
65
66
39
16
14
64
53
11
13
7
18
64
39
10
51
5
6
4
5
12
3
2
23
19
20
24
25
40
40
42
61
43
44
47
41
48
43
44
42
41
48
17
22
46
45
47
46
45
1
69
67
68
15
57
15
57
57
15
57
62
70
71
56
72
15
- 32 -
NOTE( 注記 ) #01....REFER TO THE LAST PAGE 最終ページのマシン Ｒｅｖ 管理表を参照下さい。
M/C REV CHART.
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-34339 X AXIS SUB ASSY (CX-1)
Ｘ 軸サブ組（ＣＸ −１）
1
2 400-34340 X MINUS LMT SENSOR ASSY (CX-1)
Ｘ 軸マイナスリミットセンサ組（ＣＸ −１）
(1)
3 400-30858 XL SENSOR BASE
ＸＬ センサベース
(1)
4 400-02228 X MINUS LMT SENSOR ASM
Ｘ 軸マイナスリミットセンサ組
(1)
5 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
(2)
6 400-02229 X ORG RANGE SENSOR ASM Ｘ 軸原点周囲センサ組 (1)
7 400-01669 X PLUS LMT SENSOR ASSY
Ｘ 軸マイナスリミットセンサ組（ＣＸ −１）
(1)
8 400-00667 X-LMT BRACKET
Ｘ − ＬＭＴ ブラケット
(1)
9 400-02227 X PLUS LMT SENSOR ASM
Ｘ 軸プラスリミットセンサ組
(1)
10 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
(1)
11 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
12 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
13 400-42326 X-SENSOR DOG
Ｘ センサドグ
(1)
14 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
15 400-49671 COVER CUSHION
カバークッション
(4)
16 SM-9062003-SC SCREW M6 L=20
六角ボルト Ｍ ６ Ｌ ＝２０
(2)
17 400-34343 Y-DETECTOR SUPPORT L ASSY (CX-1)
Ｙ ディテクタサポート Ｌ 組（ＣＸ −１）
(1)
18 400-21285 Y-DETECTOR SUPPORT L
Ｙ ディテクタサポート Ｌ
(1)
19 HX-0034400-00 HARNESS PARTS 束線パーツ (2)
20 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
21 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
22 400-34344 Y-DETECTOR SUPPORT R ASSY (CX-1)
Ｙ ディテクタサポート Ｒ 組（ＣＸ −１）
(1)
23 400-21286 Y-DETECTOR SUPPORT R
Ｙ ディテクタサポート Ｒ
(1)
24 HX-0034400-00 HARNESS PARTS
束線パーツ
(2)
25 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
26 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
27 400-34341 Y-ORG DOG L ASSY (CX-1)
Ｙ − ＯＲＧ ドグ Ｌ 組（ＣＸ −１）
(1)
28 400-21289 Y-ORG DOG L
Ｙ − ＯＲＧ ドグ Ｌ
(1)
29 E9607-715-B00 MAGNET SWITCH
マグネスイッチ発磁体
(1)
30 SM-4040801-SC SCREW M4X0.7 L=8 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８ (2)
31 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(2)
32 400-34342 Y-ORG DOG R ASSY (CX-1)
Ｙ − ＯＲＧ ドグ Ｒ 組（ＣＸ −１）
(1)
33 400-21290 Y-ORG DOG R
Ｙ − ＯＲＧ ドグ Ｒ
(1)
34 E9607-715-B00 MAGNET SWITCH
マグネスイッチ発磁体
(1)
35 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
36 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(2)
37 400-00674 CONEECTOR BRACKET X
コネクタブラケット Ｘ
(1)
38 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
39 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
40 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
41 400-34345 SIGNAL CONVERT PCB UNIT (CX-1)
信号変換基板ユニット（ＣＸ −１）
(2)
42 HX-0035400-0C BASE PARTS
基板パーツ
(3)
43 HX-0035400-0F BOARD SUPPORT 基板パーツ (3)
44 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(3)
45 400-30345 SIGNAL CONVERT PCB
信号変換基板組
(1)
46 400-30586 PWB COVER
ＰＷＢ カバー
(1)
47 SL-6031092-TN SCREW
座金付き六角穴ボルト
(6)
48 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
49 400-00747 CABLE CLAMP YB
ケーブルクランプ ＹＢ
(1)
50 400-00749 CABLE CLAMP RUBBER Y
ケーブルクランプゴム Ｙ
(1)
51 SL-6061092-TN SCREW
座金付き六角穴ボルト
(2)
52 400-01655 CB SUPPORT
ＣＢ サポート
(1)
53 HX-0022700-0A BUSH
ブッシュ
(4)
54 SM-1051052-TN SCREW M5 L=10
皿ねじ Ｍ ５ Ｌ ＝１０
(3)
55 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
56 #01 SL-6061292-TN SCREW 座金付き六角穴ボルト (1)
57 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
58 400-30960 P-RAIL SUPPORT S
プラレールサポート Ｓ
(1)
59 400-30859 PLASTIC RAIL SUPPORT SHEET S
プラレールサポートシート Ｓ
(1)
60 400-00746 CABLE CLAMP X
ケーブルクランプ Ｘ
(1)
61 400-00748 CABLE CLAMP RUBBER X
ケーブルクランプゴム Ｘ
(1)
62 SL-6061092-TN SCREW
座金付き六角穴ボルト
(3)
63 HX-0054100-00 BUSH
ブッシュ
(4)
64 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
65 HX-0029400-00 FIXED BASE
固定ベース
(6)
66 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(6)
67 400-42327 X-DETECTOR BRACKET
Ｘ ディテクタブラケット
(1)
68 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(2)
69 SL-6040892-TN BOLT 座金付き六角穴ボルト (2)
70
#01
400-82729 P-RAIL SUPPORT COVER
プラレールサポートカバー
(1)
71
#01
400-01306 CABLE PROTECTOR SHEET
ケーブルプロテクトシート
(1)
72
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
- 33 -

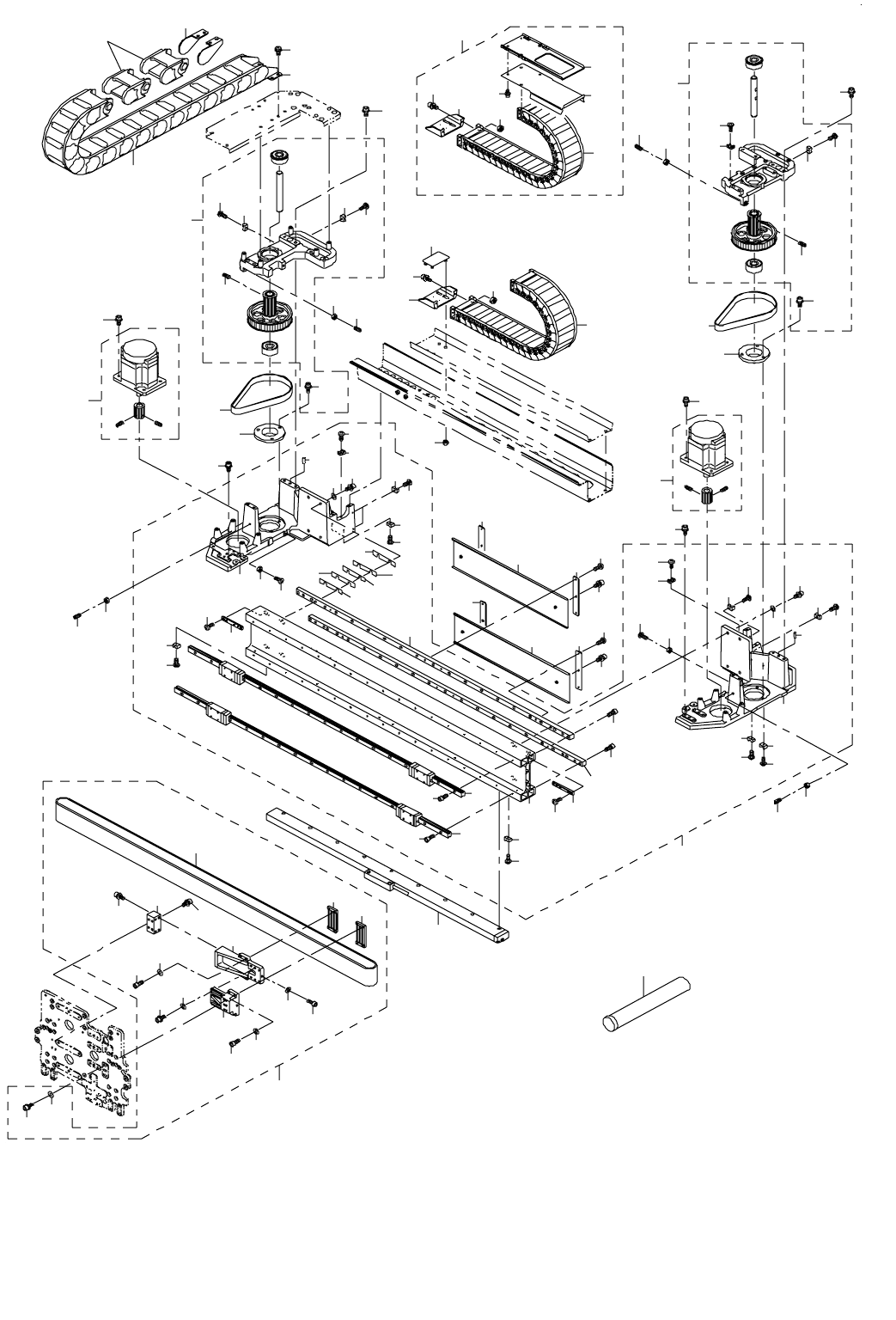

17.X-Y COMPONENTS (2)
Ｘ − Ｙ 関係（２）
26
2
4
6
7
7
9
9
11
12
21
20
26
42
43
32
33
34
24
31
29
38
37
40
40
48
51
54
56
57
59
58
58
59
49
50
52
53
6
14
13
64
65
66
8
5
25
27
60
36
35
46
67
1
33
34
39
39
8
42
43
41
16
16
3
18
17
17
18
17
18
10
17
17
18
17
27
30
18
18
17
17
18
17
18
71
71
5
10
12
28
21
20
41
61
68
62
11
15
22
72
72
23
47
55
19
19
17
70
73
73
74
75
75
74
75
75
76
76
45
45
44
69
63
77
64
85
79
83
82
81
80
84
78
86
