- 35 - 18. X-Y COMPONENTS (3) Ｘ−Ｙ関 係 （ ３ ） 7 72 70 75 76 74 50 51 61 61 58 59 55 54 49 62 63 87 89 88 89 88 86 90 91 11 3 5 7 77 64 64 65 65 71 6 52 69 69 4 1 66 66 6 8 78 14 14 79 79 80 47 46 38 37 33 35 45 10 A A 79 38…
- 34 -
NOTE( 注記 ) #01....AFTER MACHINE REV.J マシン ＲＥＶ．Ｊ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-34338 X AXIS FRAME ASSY (CX-1)
Ｘ 軸フレーム組（ＣＸ −１）
1
2 400-21168 X AXIS FRAME
Ｘ 軸フレーム
(1)
3 400-00657 X FRAME END L
Ｘ フレームエンド Ｌ
(1)
4 400-00658 X FRAME END R
Ｘ フレームエンド Ｒ
(1)
5 SL-6064092-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝４０
(8)
6 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(8)
7 400-00661 PLATE NUT
板ナット
(4)
8 SM-1051052-TN SCREW M5 L=10
皿ネジ Ｍ ５ Ｌ ＝１０
(8)
9 400-00659 LM GUIDE X
ＬＭ ガイド Ｘ
(2)
10 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(34)
11 400-21295 BACK RAIL
バックレール
(2)
12 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(38)
13 400-00662 X END ADJUST SHIM A
Ｘ エンドアジャスタシム Ａ
(4)
14 400-00663 X END ADJUST SHIM B
Ｘ エンドアジャスタシム Ｂ
(2)
15 400-00664 X END ADJUST SHIM C
Ｘ エンドアジャスタシム Ｃ
(2)
16 PH-0600164-C0 PIN
平行ピン
(2)
17 HX-0029400-00 FIXED BASE
固定ベース
(13)
18 ST-4040651-SN SCREW M4 X 6
タッピングねじ（２種歯付き）
(10)
19 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
20 SM-9062003-SC SCREW M6 L=20
六角ボルト Ｍ ６ Ｌ ＝２０
(2)
21 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
22 400-15660 X END ADJUST SHIM D
Ｘ エンドアジャスタシム Ｄ
(2)
23 400-33623 X END ADJUST SHIM E
Ｘ エンドアジャスタシム Ｅ
(2)
24 400-00676 XA PULLEY BRACKET L ASSY
ＸＡ プーリーブラケット組
1
25 SM-8050412-TP SCREW M5 L=4
止めねじ Ｍ ５ Ｌ ＝４
(2)
26 HX-0029400-00 FIXED BASE
固定ベース
(6)
27 ST-4040651-SN SCREW M4 X 6
タッピングねじ（２種歯付き）
(6)
28 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(3)
29 SM-8052502-TP SCREW M5X0.8 L=25
止めねじ
1
30 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
1
31 400-00683 XA PULLEY BRACKET R ASS'Y
ＸＡ プーリブラケット Ｒ 組
1
32 SM-8050412-TP SCREW M5 L=4
止めねじ Ｍ ５ Ｌ ＝４
(2)
33 HX-0029400-00 FIXED BASE
固定ベース
(9)
34 ST-4040651-SN SCREW M4 X 6
タッピングねじ（２種歯付き）
(9)
35 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(6)
36 SL-6064092-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝４０
6
37 SM-8052502-TP SCREW M5X0.8 L=25
止めねじ
1
38 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
1
39 400-00675 TIMING BELT XM
タイミングベルト ＸＭ
2
40 400-00685 X MOTOR ASS'Y
Ｘ モータ組
2
41 SL-6051692-TN BOLT
座金付き六角穴ボルト
8
42 SM-8053002-TP SCREW M5 L=30
止めねじ Ｍ ５ Ｘ ０．８ Ｌ ＝３０
2
43 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
2
44 400-01685 TIMING BELT XB (60) ASS'Y
タイミングベルト ＸＢ（６０）組
1
45 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(16)
46 400-00688 TIMING BELT XB
タイミングベルト ＸＢ
(1)
47 400-00689 X BELT STAY L
Ｘ ベルト支え Ｌ
(1)
48 SL-6053592-TN BOLT
座金付き六角穴ボルト
(4)
49 SL-6052592-TN BOLT
座金付き六角穴ボルト
(4)
50 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(4)
51 400-00690 X BELT STAY R
Ｘ ベルト支え Ｒ
(1)
52 SL-6052592-TN BOLT
座金付き六角穴ボルト
(3)
53 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(3)
54 400-01659 X BELT STAY HOLDER L
Ｘ ベルト支えホルダ Ｌ
(1)
55 SL-6053592-TN BOLT
座金付き六角穴ボルト
(4)
56 SM-6057552-TP SCREW M5 L=75
六角穴ボルト Ｍ ５ Ｌ ＝７５
(1)
57 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(1)
58 400-00691 X BELT STAY (2)
Ｘ ベルト支え（２）
(2)
59 SM-6051602-TN BOLT
六角穴ボルト
(8)
60 SL-6064092-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝４０
6
61 400-00741 PLASTIC RAIL
プラレール
2
62 400-00742 PLASTIC RAIL TABLE CLAMP C
プラレール取付金具 Ｃ
1
63 400-58017 ENERGY CHAIN X
エナジーチェーン Ｘ
1
64 400-65019 PLASTIC RAIL BRACKET B
プラレールブラケット Ｂ
1
65 400-01674 PLASTIC RAIL BRACKET A
プラレールブラケット Ａ
1
66 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
4
67 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
4
68 400-00740 PLASTIC RAIL ASSY
プラレール組
1
69 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
70 400-31812 LINEAR SCALE X ASM
リニアスケール Ｘ 組
1
71 SL-6052592-TN BOLT
座金付き六角穴ボルト
22
72 400-00682 XA PULLEY BASE
ＸＡ プーリーベース
2
73 400-21329 X BELT COVER R
Ｘ ベルトカバー Ｒ
2
74 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
75 400-21330 X BELT COVER R BRACKET
Ｘ ベルトカバー Ｒ ブラケット
4
76 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
8
77 NM-6040001-SC NUT M4
六角ナット Ｍ ４
2
78
#01
400-69117 CABLE BEAR ASSY
ケーブルベア組
1
79 400-58017 ENERGY CHAIN X
エナジーチェーン Ｘ
(1)
80 400-65019 PLASTIC RAIL BRACKET B
プラレールブラケット B
(1)
81 400-66028 CB SUPPORT A
ＣＢ サポート Ａ
(1)
82 400-66027 PLASTIC RAIL SUPPORT A
プラレールサポート A
(1)
83 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
84 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
85 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
86 MGR-EAS380G0 GREASE 380G
グリース ３８０ Ｇ
1
- 35 -

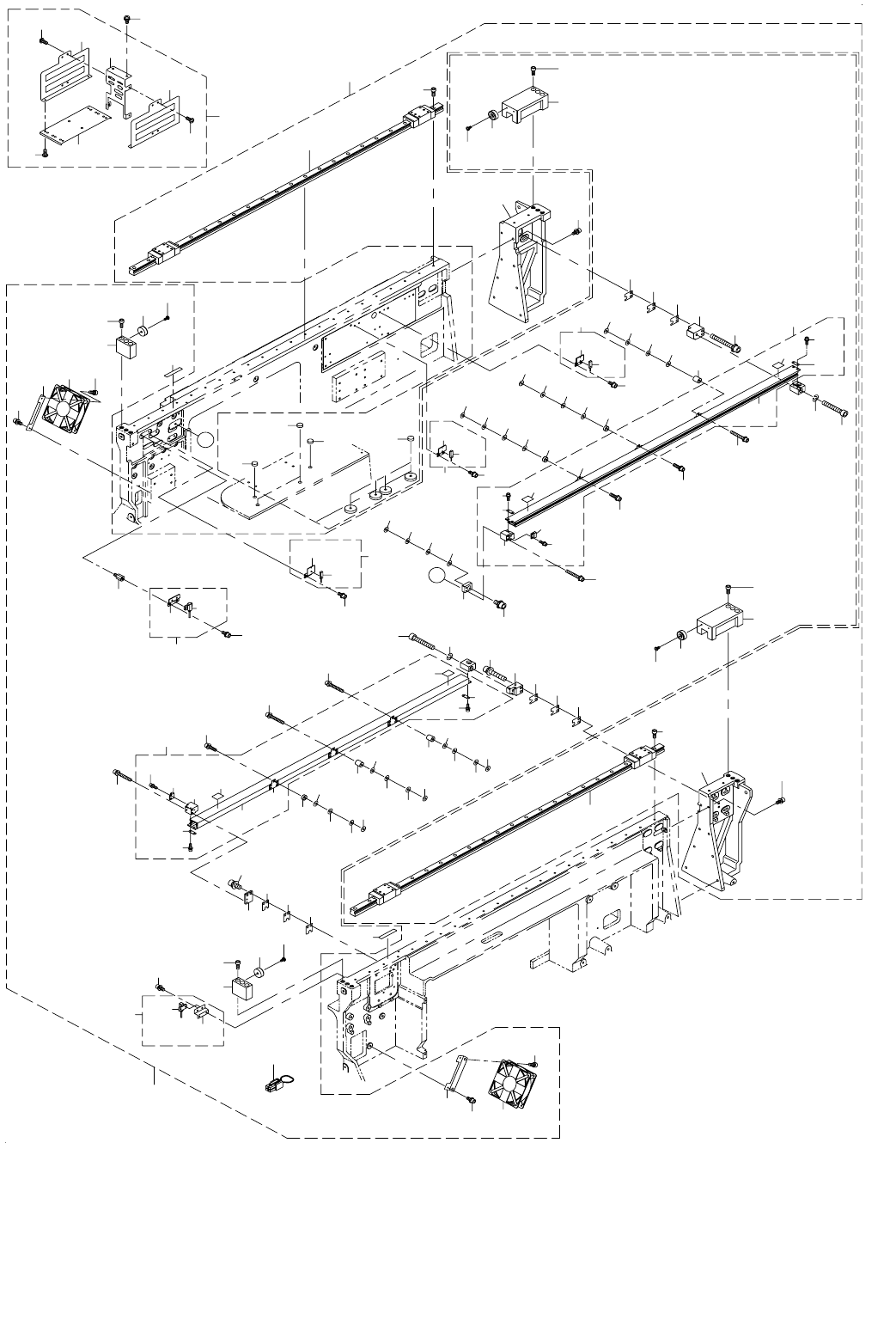

18.X-Y COMPONENTS (3)
Ｘ−Ｙ関係（３）
7
72
70
75
76
74
50
51
61
61
58
59
55
54
49
62
63
87
89
88
89
88
86
90
91
11
3
5
7
77
64
64
65
65
71
6
52
69
69
4
1
66
66
6
8
78
14
14
79
79
80
47
46
38
37
33
35
45
10
A
A
79
38
38
47
80
2
44
12
37
13
81
82
44
37
41
57
60
19
18
17
39
56
83
26
27
16
31
22
23
32
32
28
34
82
81
83
43
82
81
83
39
40
40
39
41
41
39
40
40
41
39
41
40
39
40
41
39
25
24
15
29
19
23
20
21
30
73
28
29
20
80
36
46
40
41
48
85
8
9
42
42
42
42
42
42
42
53
84
68
69
67
68
84
69
67
68
84
84
68
- 36 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-34361 Y AXIS FRAME (CX-1) ASSY
Ｙ 軸フレーム（ＣＸ −１）組
1
2 400-30919 Y EXTENDED FRAME L(L) Ｙ 軸延長フレーム Ｌ（Ｌ） (1)
3 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(8)
4 400-30918 Y EXTENDED FRAME R(L)
Ｙ 軸延長フレーム Ｒ（Ｌ）
(1)
5 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(8)
6 400-00703 LINEAR WAY Y(L)
リニアウェイ Ｙ（Ｌ）
(2)
7 SM-6052002-TN BOLT 六角穴ボルト (48)
8 TA-1030402-R0 RUBBER PLUG D=10.3 L=4
止栓 Ｄ ＝１０．３ Ｌ ＝４
(3)
9 TA-1030402-R0 RUBBER PLUG D=10.3 L=4
止栓 Ｄ ＝１０．３ Ｌ ＝４
(2)
10 135-29607 SHUTTLE PACKING
大釜パッキン
(2)
11 400-34362 Y AXIS SUB ASSY (CX-1)
Ｙ 軸サブ組（ＣＸ −１）
1
12 SL-6061492-TN BOLT 座金付き六角穴ボルト (2)
13 HX-0033900-00 STUD
基板パーツ
(2)
14 400-33189 Y STOPPER LONG
Ｙ ストッパーロング
(2)
15 400-35226 LINEAR SCALE YL RECOMMEND SET
リニアスケール ＹＬ リコメンドセット
(1)
16 400-31813 LINEAR SCALE YL ASM
リニアスケール ＹＬ 組
(1)
17 400-34945 LINEAR SCALE CAP L リニアスケールキャップ Ｌ (1)
18 400-34944 LIP CAP
リップキャップ
(1)
19 400-35179 PLATE WASHER
板座金
(2)
20 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
(4)
21 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
22 400-34947 LINEAR SCALE BRACKET L リニアスケールブラケット Ｌ (3)
23 E3858-715-000 SEAL
手触れ禁止シール
(2)
24 400-35227 LINEAR SCALE YR RECOMMEND SET
リニアスケール ＹＲ リコメンドセット
(1)
25 400-31814 LINEAR SCALE YR ASM
リニアスケール ＹＲ 組
(1)
26 400-34945 LINEAR SCALE CAP L
リニアスケールキャップ Ｌ
(1)
27 400-34944 LIP CAP リップキャップ (1)
28 400-35179 PLATE WASHER
板座金
(2)
29 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
30 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
31 400-34948 LINEAR SCALE BRACKET R
リニアスケールブラケット Ｒ
(3)
32 E3858-715-000 SEAL 手触れ禁止シール (2)
33 400-21280 SCALE SUPPORT FL
スケールサポート ＦＬ
(1)
34 400-21281 SCALE SUPPORT FR
スケールサポート ＦＲ
(1)
35 400-21282 SCALE SUPPORT RL
スケールサポート ＲＬ
(1)
36 400-21283 SCALE SUPPORT RR
スケールサポート ＲＲ
(1)
37 400-21284 SCALE SUPPORT C
スケールサポート Ｃ
(3)
38 400-30895 SCALE SUPPORT C1 スケールサポート Ｃ １ (3)
39 400-30860 LINEAR SCALE SHIM A
リニアスケールシム Ａ
(7)
40 400-30861 LINEAR SCALE SHIM B
リニアスケールシム Ｂ
(7)
41 400-37294 LINEAR SCALE SHIM C
リニアスケールシム Ｃ
(7)
42 400-43343 LINEAR SCALE SHIM D
リニアスケールシム Ｄ
(7)
43 SL-6063592-TN SCREW 座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５ (2)
44 SL-6043092-TN BOLT
座金付き六角穴ボルト
(4)
45 SL-6065092-TN BOLT
座金付き六角穴ボルト
(2)
46 SM-6064002-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
(2)
47 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(2)
48 SL-6061292-TN SCREW 座金付き六角穴ボルト (1)
49 400-34363 Y MINUS LMT SENSOR ASSY (CX-1)
Ｙ マイナスリミットセンサ組（ＣＸ −１）
(1)
50 400-21291 Y-LMT BRACKET A
Ｙ − ＬＭＴ ブラケット Ａ
(1)
51 400-02068 YL MINUS LMT SENSOR ASM
Ｙ 軸マイナスリミットセンサ組 Ｌ
(1)
52 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
53 400-34364 Y PLUS LMT SENSOR ASSY (CX-1) Ｙ プラスリミットセンサ組（ＣＸ −１） (1)
54 400-30862 Y-LMT SENSOR BRACKET S
Ｙ − ＬＭＴ センサブラケット Ｓ
(1)
55 400-02070 YL+ LMTSENSOR(FEEDER)ASM
Ｙ 軸プラスリミットフィーダセンサ組
(1)
56 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
57 400-34365 Y++ LMT SENNSOR ASSY (CX-1)
Ｙ ＋＋リミットセンサ組（ＣＸ −１）
(1)
58 400-30862 Y-LMT SENSOR BRACKET S Ｙ − ＬＭＴ センサブラケット Ｓ (1)
59 400-02069 YL+ LMTSENSOR(TRAY)ASM
Ｙ 軸プラスリミットトレイセンサ組
(1)
60 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
61 400-00712 YM FAN BRACKET
ＹＭ ファンブラケット
(2)
62 E9247-729-HA0 YL MOTOR FAN ASM.
ＹＬ モータファン組
(1)
63 E9250-729-HA0 YR MOTOR FAN ASM. ＹＲ モータファン組 (1)
64 SL-6061092-TN SCREW
座金付き六角穴ボルト
(4)
65 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(4)
66 E2333-715-000 CAUTION SEAL
注意シール
(2)
67 400-00708 Y STOPPER
Ｙ ストッパ
(2)
68 400-49671 COVER CUSHION カバークッション (8)
69 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
(12)
70 400-01675 Y-ORG BRACKET L ASS'Y
Ｙ − ＯＲＧ ブラケット Ｌ 組
(1)
71 400-13313 Y-ORG BRACKET L
Ｙ − ＯＲＧ ブラケット Ｌ
(1)
72 400-02171 YL ORG SENSOR ASM
ＹＬ 原点センサ組
(1)
73 SL-6040892-TN BOLT 座金付き六角穴ボルト (2)
74 400-01676 Y-ORG BRACKET R ASS'Y Ｙ − ＯＲＧ ブラケット Ｒ 組 (1)
75 400-00710 Y-ORG BRACKET R
Ｙ − ＯＲＧ ブラケット Ｒ
(1)
76 400-02172 YR ORG SENSOR ASM
ＹＲ 原点センサ組
(1)
77 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
78 400-02352 Y PLUS LMT SENSOR SHORT WIRE ASM
Ｙ 軸プラスリミットセンサショート束線組
(1)
79 SL-6041692-TN SCREW 座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６ (3)
80 SL-6043092-TN BOLT
座金付き六角穴ボルト
(3)
81 400-33633 LINEAR SCALE SHIM A(BLK)
リニアスケールシム Ａ（ＢＬＫ）
(3)
82 400-33634 LINEAR SCALE SHIM B(BLK)
リニアスケールシム Ｂ（ＢＬＫ）
(3)
83 400-37295 LINEAR SCALE SHIM C(BLK)
リニアスケールシム Ｃ（ＢＬＫ）
(3)
84 SM-4030601-SC SCREW M3 X 6 なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６ (8)
85 400-01652 CONNECTOR BRACKET Y ASS'Y
コネクタブラケット Ｙ 組
1
86 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
87 400-01653 CONNECTOR BRACKET Y
コネクタブラケット Ｙ
(1)
88 400-01654 CONNECTOR BRACKET SUPPORT
コネクタブラケットサポート
(2)
89 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ (4)
90 400-01661 CONNECTOR BRACKET SUPPORT
コネクタブラケットサポート
(1)
91 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
2
