- 43 - 22. L IFT ER UN IT C OMPO NEN TS ( 1) リフターユニット関係（１） 4 4 5 5 6 23 7 8 9 11 12 13 15 16 17 2 20 21 20 21 22 24 25 27 28 29 31 32 33 18 34 34 19 3 10 1 26 14 3 0
- 42 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00574 DRIVE CYLINDER ASSY
ドライブシリンダ組
1
2 400-00575 DRIVE CYLINDER L
ドライブシリンダ Ｌ
(1)
3 400-00576 DRIVE CYLINDER R
ドライブシリンダ Ｒ
(1)
4 400-08458 DRIVER SUPPORT
ドライバーサポート
(1)
5 SL-6052092-TN SCREW
座金付き六角穴ボルト
(6)
6 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
7 400-23687 DRIVE CYLINDER CABLE
ドライブシリンダーケーブル
(2)
8 E2508-729-0A0 CONNECTOR BRACKET (30) ASM.
コネクタブラケット組
1
9 E2508-729-000 CONNECTOR BRACKET (30)
コネクタブラケット
(1)
10 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(16)
11 SM-4031201-SC SCREW M3 X 12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(4)
12 B4011-210-000 SPACER
基板スペ−サ
(4)
13 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(4)
14 SM-4020801-SC SCREW M2 X 8
なべ小ねじ Ｍ ２ Ｌ ＝８
(4)
15 HX-0029400-00 FIXED BASE
固定ベース
(1)
16 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
17 PJ-3010651-06 KNIFE UNION
メスユニオン
(2)
18 E2904-700-000 SOCKET
ソケット
(2)
19 PJ-2300061-00 UNION 06
隔壁用ユニオン ０６
(1)
20 PJ-3050600-04 TEE
チーズ
(1)
21 PJ-0320090-05 NIPPLE
エアカプラニップル
(1)
22 E2642-721-000 CONNECTOR NO. LABEL
コネクタ ＮＯ．ラベル
(1)
23 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
(1.3)
24 EA-9500B01-00 CABLE BAND
束線バンド
(4)
25 E8615-715-0A0 FEEDER BANK CIRCUIT BOARD ASM.
フィーダバンク基板組
(2)
26 E8618-721-0A0 FEEDER I/F BOARD ASM.
フィーダ Ｉ ／ Ｆ 基板組
(1)
27 HX-0032600-0M DOME PLUG
ドーム プラグ
1
28 E2634-721-0A0 DRIVER BRACKET SUPPORT A ASM.
ドライバブラケットサポ−ト Ａ 組
2
29 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
30 SL-6053592-TN BOLT
座金付き六角穴ボルト
(4)
31 E2634-721-000 DRIVER BRACKET SUPPORT A
ドライバブラケットサポート Ａ
(2)
- 43 -
22.LIFTER UNIT COMPONENTS (1)
リフターユニット関係（１）
4
4
5
5
6
23
7
8
9
11
12
13
15
16
17
2
20
21
20
21
22
24
25
27
28
29
31
32
33
18
34
34
19
3
10
1
26
14 30

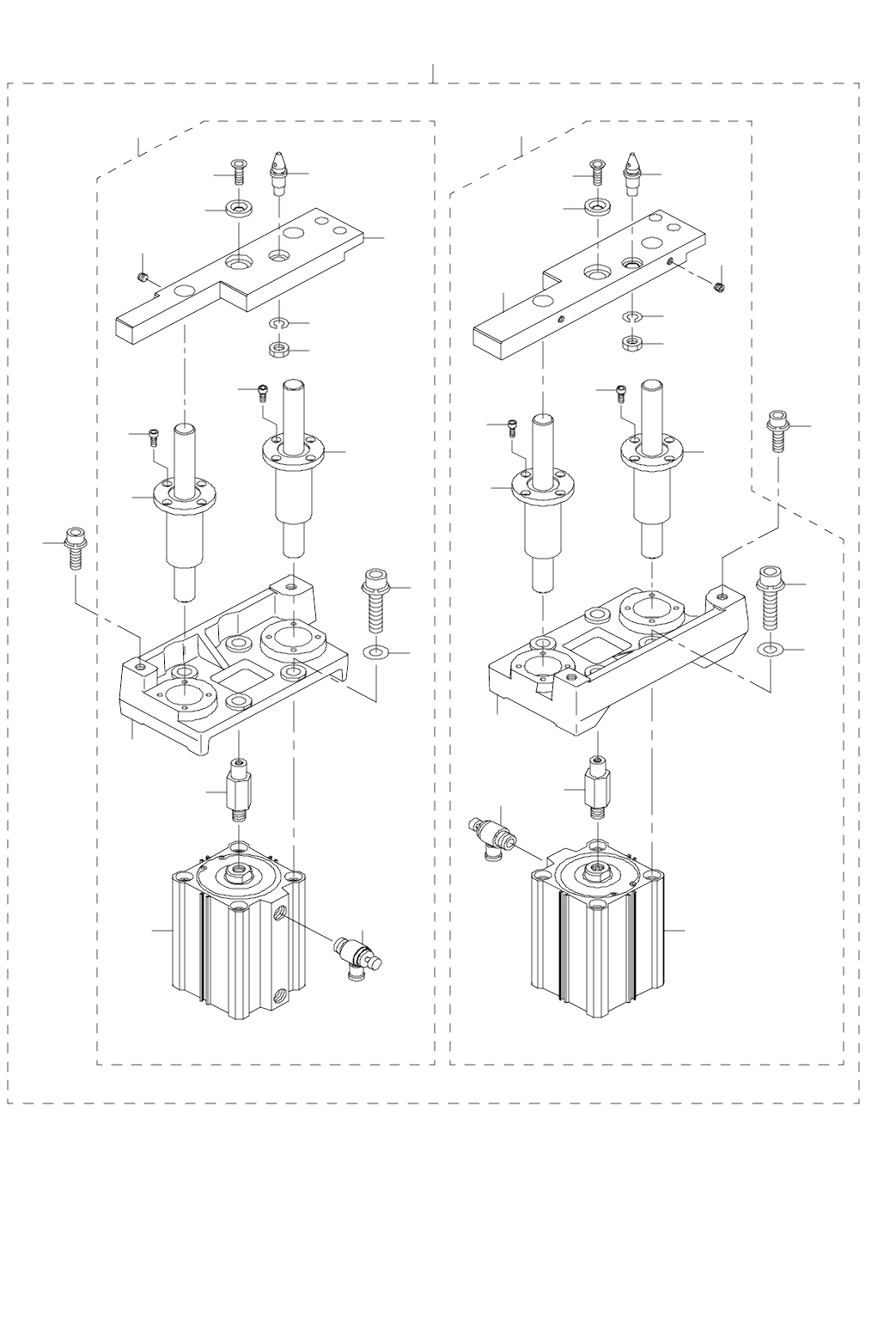

- 44 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00580 FRONT LIFTER UNIT
フロントリフターユニット
1
2 400-00582 LIFTER L UNIT
リフタＬ組
(1)
3 400-00557 LIFTER SUPPORTER L
リフターサポータ Ｌ
(1)
4 400-00587 LIFTER BUSH COMBINATION
リフターブッシュ組
(2)
5 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(8)
6 PA-6307503-00 AIR CYLINDER
エアシリンダ
(1)
7 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(2)
8 SL-6104042-TN BOLT
座金付き六角穴ボルト
(4)
9 WP-1052000-SC WASHER 10.5X18X2
平座金 １０．５ Ｘ １８ Ｘ ２
(4)
10 400-00588 BANK LIFTER L
バンクリフター Ｌ
(1)
11 400-00589 LIFTER CYLINDER SHAFT
リフターシリンダシャフト
(1)
12 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
(1)
13 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
(1)
14 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
15 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(1)
16 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(1)
17 SM-8060552-TP SCREW M6 L=5
止めねじ
(2)
18 400-00583 LIFTER R UNIT
リフタＲ組
(1)
19 400-00558 LIFTER SUPPORTER R
リフターサポータ Ｒ
(1)
20 400-00587 LIFTER BUSH COMBINATION
リフターブッシュ組
(2)
21 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(8)
22 PA-6307503-00 AIR CYLINDER
エアシリンダ
(1)
23 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(2)
24 SL-6104042-TN BOLT
座金付き六角穴ボルト
(4)
25 WP-1052000-SC WASHER 10.5X18X2
平座金 １０．５ Ｘ １８ Ｘ ２
(4)
26 400-00590 BANK LIFTER R
バンクリフター Ｒ
(1)
27 400-00589 LIFTER CYLINDER SHAFT
リフターシリンダシャフト
(1)
28 E2622-729-000 LIFTER THRUST COLLAR
リフタ−スラストカラ−
(1)
29 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
(1)
30 400-00595 BANK LOCATE PIN C
バンクロケートピン Ｃ
(1)
31 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(1)
32 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(1)
33 SM-8060552-TP SCREW M6 L=5
止めねじ
(2)
34 SL-6082592-TN BOLT
座金付き六角穴ボルト
(4)
