- 45 - 23. L IFT ER UN IT C OMPO NEN TS ( 2) リフターユニット関係（２） 3 5 11 7 8 10 6 9 16 13 12 15 14 17 18 23 22 21 20 24 3 19 24 20 22 21 23 19 25 4 71 1 2 31 30 32 28 33 34 35 41 40 39 38 47 46 49 50 51 48 45 53 42 44 43 55 56 …
- 44 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00580 FRONT LIFTER UNIT
フロントリフターユニット
1
2 400-00582 LIFTER L UNIT
リフタＬ組
(1)
3 400-00557 LIFTER SUPPORTER L
リフターサポータ Ｌ
(1)
4 400-00587 LIFTER BUSH COMBINATION
リフターブッシュ組
(2)
5 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(8)
6 PA-6307503-00 AIR CYLINDER
エアシリンダ
(1)
7 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(2)
8 SL-6104042-TN BOLT
座金付き六角穴ボルト
(4)
9 WP-1052000-SC WASHER 10.5X18X2
平座金 １０．５ Ｘ １８ Ｘ ２
(4)
10 400-00588 BANK LIFTER L
バンクリフター Ｌ
(1)
11 400-00589 LIFTER CYLINDER SHAFT
リフターシリンダシャフト
(1)
12 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
(1)
13 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
(1)
14 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
15 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(1)
16 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(1)
17 SM-8060552-TP SCREW M6 L=5
止めねじ
(2)
18 400-00583 LIFTER R UNIT
リフタＲ組
(1)
19 400-00558 LIFTER SUPPORTER R
リフターサポータ Ｒ
(1)
20 400-00587 LIFTER BUSH COMBINATION
リフターブッシュ組
(2)
21 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(8)
22 PA-6307503-00 AIR CYLINDER
エアシリンダ
(1)
23 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(2)
24 SL-6104042-TN BOLT
座金付き六角穴ボルト
(4)
25 WP-1052000-SC WASHER 10.5X18X2
平座金 １０．５ Ｘ １８ Ｘ ２
(4)
26 400-00590 BANK LIFTER R
バンクリフター Ｒ
(1)
27 400-00589 LIFTER CYLINDER SHAFT
リフターシリンダシャフト
(1)
28 E2622-729-000 LIFTER THRUST COLLAR
リフタ−スラストカラ−
(1)
29 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
(1)
30 400-00595 BANK LOCATE PIN C
バンクロケートピン Ｃ
(1)
31 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(1)
32 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(1)
33 SM-8060552-TP SCREW M6 L=5
止めねじ
(2)
34 SL-6082592-TN BOLT
座金付き六角穴ボルト
(4)
- 45 -

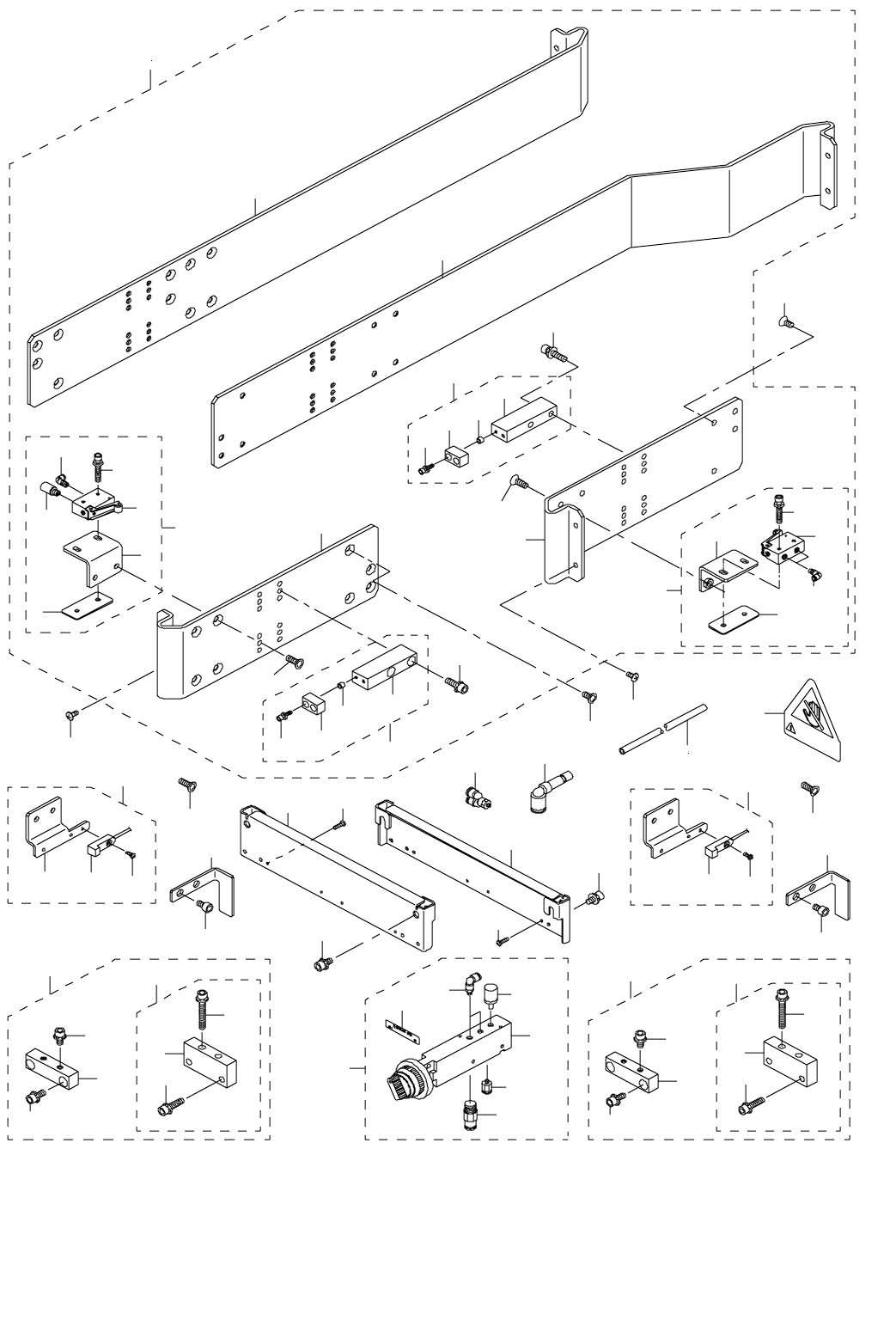

23.LIFTER UNIT COMPONENTS (2)
リフターユニット関係（２）
3
5
11
7
8
10
6
9
16
13
12
15
14
17
18
23
22
21
20
24
3
19
24
20
22
21
23
19
25
4
71
1
2
31
30
32
28
33
34
35
41
40
39
38
47
46
49
50
51
48
45
53
42
44
43
55
56
58
57
60
59
63
62
67
66
65
64
61
69
18
71
37
29
36
54
26
26
70
70
52
68
72
27
73
- 46 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR REAR OF THE MACHINE マシン後側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00584 ROLLER GUIDE F ASSY
ローラーガイド Ｆ 組
1
2
#02
400-00586 ROLLER GUIDE R ASSY
ローラーガイド Ｒ 組
1
3 400-00591 ROLLER GUIDE F
ローラーガイド Ｆ
(2)
4 400-30605 ROLLER GUIDE RL
ローラガイド ＲＬ
(1)
5 E2631-729-0A0 BANK VALVE L ASM.
バンクバルブ Ｌ 組
(1)
6 E2631-729-000 BANK VALVE BRACKET バンクバルブブラケット (1)
7 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(1)
8 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
9 E2811-729-000 VALVE NUT PLATE
バルブナットプレ−ト
(1)
10 PJ-3040405-05 ELBOW
エルボユニオン
(1)
11 PX-0505010-00 SILENCER
消音器
(1)
12 E2631-729-AA0 BANK VALVE R ASM.
バンクバルブ Ｒ 組
(1)
13 E2631-729-000 BANK VALVE BRACKET
バンクバルブブラケット
(1)
14 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(1)
15 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
16 E2811-729-000 VALVE NUT PLATE
バルブナットプレ−ト
(1)
17 PJ-3040405-05 ELBOW
エルボユニオン
(2)
18 SM-1051452-TN PLATE SCREW
皿ねじ Ｍ ５ Ｌ ＝１４
(4)
19 E2777-721-0A0 BANK STOPPER ASM. バンクストッパ組 (2)
20 E2777-721-000 BANK STOPPER
バンクストッパ
(1)
21 E2778-721-000 STOPPER RUBBER
ストッパゴム
(1)
22 E2779-721-000 STOPPER COLLAR
ストッパカラー
(2)
23 SL-6031292-TN BOLT
座金付き六角穴ボルト
(2)
24 SL-6051642-TN BOLT
座金付き六角穴ボルト
(4)
25 400-30606 ROLLER GUIDE RR
ローラガイド ＲＲ
(1)
26 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
4
27 400-00585 SELECTOR ASSY
セレクタ組
1
28 PV-0151170-A0 SELECTOR
セレクタ
(1)
29 PV-0251030-00 CHECK VALVE
チェックバルブ
(1)
30 PJ-3010651-03 HALF UNION 6XPT1/8 ハーフユニオン (1)
31 PJ-3040651-03 SWIVEL ELBOW
自在エルボ
(2)
32 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
(1)
33 E2793-721-000 FL LABEL
ＦＬ ステッカ
(1)
34 PJ-3080600-03 Y UNION
ユニオンワイ
2
35 PJ-3040600-01 ELBOW
レジューサエルボ
1
36
#01
BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
6.5
37 CM-3009001-05 LABEL
可動部注意ラベル（７５）
1
38
#01
400-01770 BANK UP SENSOR(FL)ASSY
バンクアップセンサ（ＦＬ）組
1
39 400-12012 BANK UP SENSOR STAY
バンクアップセンサステイ
(1)
40 400-02167 BANK UP(F)SENS ASM.
バンクアップ（Ｆ）センサ組
(1)
41 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
(1)
42
#01
400-12013 BANK UP SENSOR DOG
バンクアップセンサドグ
1
43 #01 SM-6050802-TN BOLT 六角穴ボルト 2
44
#01
SM-1051452-TN PLATE SCREW
皿ねじ Ｍ ５ Ｌ ＝１４
2
45
#01
400-00565 DRIVER BRACKET SUPPORT C ASM.
ドライバブラケットサポ−ト Ｃ 組
1
46 400-00598 DRIVER BR ACKET SUPPORT C
ドライバブラケットサポート Ｃ
(2)
47 SL-6051042-TN SCREW
座金付き六角穴ボルト
(4)
48 E2634-721-0A0 DRIVER BRACKET SUPPORT A ASM.
ドライバブラケツトサポ−ト Ａ 組
(1)
49 E2634-721-000 DRIVER BRACKET SUPPORT A
ドライバブラケットサポート Ａ
(2)
50 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
51 SL-6053592-TN BOLT
座金付き六角穴ボルト
(4)
52 SL-6051242-TN SCREW
座金付き六角穴ボルト
(4)
53
#01
SL-6051092-TN BOLT
座金付き六角穴ボルト
4
54
#02
BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
11.4
55
#02
400-01771 BANK UP SENSOR(RL)ASSY
バンクアップセンサ（ＲＬ）組
1
56 400-02169 BANK UP(R)SENS ASM. バンクアップセンサ（Ｒ）組 (1)
57 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
(1)
58
#02
400-12013 BANK UP SENSOR DOG
バンクアップセンサドグ
1
59
#02
SM-6050802-TN BOLT
六角穴ボルト
2
60
#02
SM-1051452-TN PLATE SCREW
皿ねじ Ｍ ５ Ｌ ＝１４
2
61
#01
400-00565 DRIVER BRACKET SUPPORT C ASM.
ドライバブラケットサポ−ト Ｃ 組
1
62 400-00598 DRIVER BR ACKET SUPPORT C
ドライバブラケットサポート Ｃ
(2)
63 SL-6051042-TN SCREW
座金付き六角穴ボルト
(4)
64 E2634-721-0A0 DRIVER BRACKET SUPPORT A ASM.
ドライバブラケットサポ−ト Ａ 組
(1)
65 E2634-721-000 DRIVER BRACKET SUPPORT A
ドライバブラケットサポート Ａ
(2)
66 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
67 SL-6053592-TN BOLT
座金付き六角穴ボルト
(4)
68 SL-6051242-TN SCREW
座金付き六角穴ボルト
(4)
69 #02 SL-6051092-TN BOLT 座金付き六角穴ボルト 4
70 SM-4861001-SC SCREW M2.6 L=10
なべ小ねじ Ｍ ２．６ Ｌ ＝１０
4
71 SM-1051052-TN SCREW
皿ねじ Ｍ ５ Ｌ ＝１０
4
72
#01
400-26804 DS CONNECTOR BRACKET
ＤＳ コネクタブラケット
4
73
#02
400-26804 DS CONNECTOR BRACKET
ＤＳ コネクタブラケット
1
