- 51 - 2 6 .HE AD C OM PO NE N TS (1 ) ヘッド関係（１） 43 43 10 12 13 18 19 20 21 16 16 16 14 22 27 28 27 28 29 86 94 38 39 28 28 28 42 28 28 28 46 40 47 48 49 50 51 60 A A 62 63 64 67 66 72 93 70 71 94 6 94 41 68 73 78 69 28 2…
- 50 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-21958 FLOOR TROLLEY SUB UNIT
フロアトロリーサブユニット
1
2 400-21959 TROLLEY BOTTOM ASSY トロリーボトム組 (1)
3 400-21912 TROLLEY FRAME BL
トロリーフレーム ＢＬ
(1)
4 400-21913 TROLLEY FRAME BR
トロリーフレーム ＢＲ
(1)
5 400-21914 TROLLEY BASE PLATE
トロリーベースプレート
(1)
6 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(6)
7 400-21957 TROLLEY CASTER (75) トロリーキャスタ（７５） (2)
8 WP-0612516-SD WASHER 6.1X15.2X2.5
平座金 ６．１ Ｘ １５．２ Ｘ ２．５
(8)
9 SM-6060802-TN BOLT
六角穴ボルト
(8)
10 400-21956 TROLLEY CASTER (50)
トロリーキャスタ（５０）
(2)
11 SM-6060802-TN BOLT
六角穴ボルト
(8)
12 E2711-721-000 TROLLEY STOPPER トロリーストッパー (2)
13 E2710-721-000 STOPPER ATTACHMENT
ストッパーアタッチメント
(2)
14 SM-6060802-TN BOLT
六角穴ボルト
(8)
15 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
16 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(4)
17 WP-0430801-SC WASHER 4.3X9X0.8 平座金 ４．３Ｘ９Ｘ０．８ (2)
18 400-23476 FG GUM SHEET
ＦＧ ゴムシート
(1)
19 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
20 400-21960 TROLLEY UPPER ASSY
トロリーアッパー組
(1)
21 400-58933 TROLLEY FRAME L
トロリーフレーム Ｌ
(1)
22 400-58934 TROLLEY FRAME R トロリーフレーム Ｒ (1)
23 SM-6125052-TR SCREW
六角穴ボルト Ｍ １２ Ｌ ＝１５０
(2)
24 400-01730 SCALE MARKS SEAL
メモリシール
(2)
25 400-58935 TROLLEY UPPER PLATE
トロリーアッパープレート
(1)
26 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(6)
27 400-01731 TROLLEY RUBBER B トロリーラバー Ｂ (4)
28 400-22464 STOPPER PLATE L ASSY
ストッパープレート Ｌ 組
(1)
29 400-53180 TROLLEY STOPPER PLATE L
トロリーストッパプレート Ｌ
(1)
30 400-01748 TROLLEY SUB GUIDE
トロリーサブガイド
(1)
31 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(1)
32 E2703-721-000 TROLLEY SHAFT トロリーシャフト (1)
33 S1021-710-000 ST RUBBER FOOT
ＳＴ ゴム足
(1)
34 SB-8160005-C0 BEARING
ころがり軸受
(1)
35 SL-6041042-TN BOLT
座金付き六角穴ボルト
(4)
36 400-22465 STOPPER PLATE R ASSY
ストッパープレート Ｒ 組
(1)
37 400-01735 TROLLEY STOPPER PLATE
トロリーストッパープレート
(1)
38 400-01748 TROLLEY SUB GUIDE トロリーサブガイド (1)
39 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(1)
40 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(1)
41 S1021-710-000 ST RUBBER FOOT
ＳＴ ゴム足
(1)
42 SB-8160005-C0 BEARING
ころがり軸受
(1)
43 SL-6041042-TN BOLT 座金付き六角穴ボルト (4)
44 SL-6082092-TN BOLT
座金付き六角穴ボルト
(4)
45 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
(4)
46 SL-6102042-TN SCREW
座金付き六角穴ボルト
(4)
47 400-21961 TROLLEY SLIDE ASSY
トロリースライド組
(1)
48 400-21916 BANK PLATE L バンクプレート Ｌ (1)
49 400-21917 BANK PLATE R
バンクプレート Ｒ
(1)
50 400-23221 SUPPORT SHAFT
サポートシャフト
(2)
51 400-01736 FS BRACKET L
ＦＳ ブラケット Ｌ
(1)
52 400-01737 FS BRACKET R
ＦＳ ブラケット Ｒ
(1)
53 SL-6061692-TN BOLT 座金付き六角穴ボルト (4)
54 400-01739 FS PLATE
ＦＳ プレート
(1)
55 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
56 400-21918 TAPE GUIDE
テープガイド
(1)
57 400-68308 SET SCREW M4 L=8
化粧ねじ Ｍ４Ｘ８
(2)
58 E5721-729-000 LABEL 荷重禁止シール (1)
59 SL-6102042-TN SCREW
座金付き六角穴ボルト
(2)
60 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
(2)
61 400-21962 TROLLEY HANDLE ASSY
トロリーハンドル組
(2)
62 400-21920 TROLLEY HANDLE
トロリーハンドル
(1)
63 E2641-729-000 HANDLE CLIP ハンドルグリップ (1)
64 E2635-729-000 HANDLE SLIDER
ハンドルスライダ
(1)
65 400-21919 HANDLE SHAFT
ハンドルシャフト
(1)
66 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(1)
67 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
68 PS-0600182-KP SPRING PIN スプリングピン ６ Ｘ １８ (1)
69 PS-0400122-KP SPRING PIN
スプリングピン
(1)
70 SL-6082092-TN BOLT
座金付き六角穴ボルト
(4)
71 400-58936 TROLLEY COVER AL
トロリーカバー ＡＬ
(1)
72 400-58937 TROLLEY COVER AR
トロリーカバー ＡＲ
(1)
73 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ (4)
74 WP-0430801-SC WASHER 4.3X9X0.8 平座金 ４．３Ｘ９Ｘ０．８ (4)
75 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
76 SL-6081242-TN BOLT
座金付き六角穴ボルト
(2)
77 E4981-700-000 LABEL
ＥＰＲ ０ Ｍ 用 ブランク ラベル
(1)
78 400-58938 SIDE TAPE L
サイドテープ Ｌ
(1)
79 400-58939 SIDE TAPE R サイドテープ Ｒ (1)
80 HX-0015000-0K CABLE CLIP
ケーブル クリツプ
1
81 400-01734 SCREW
段ねじ
4
82 SL-6051492-TN BOLT
座金付き六角穴ボルト
4
83
#01
E1173-725-000 PLATE STAND COVER L
プレートスタンドカバー Ｌ
1
84 #01 E1174-725-000 PLATE STAND COVER R プレートスタンドカバー Ｒ 1
85 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
86 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
87 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
88 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
2
89 E2737-721-000 BRACKET COVER ブラケットカバー 1
- 51 -

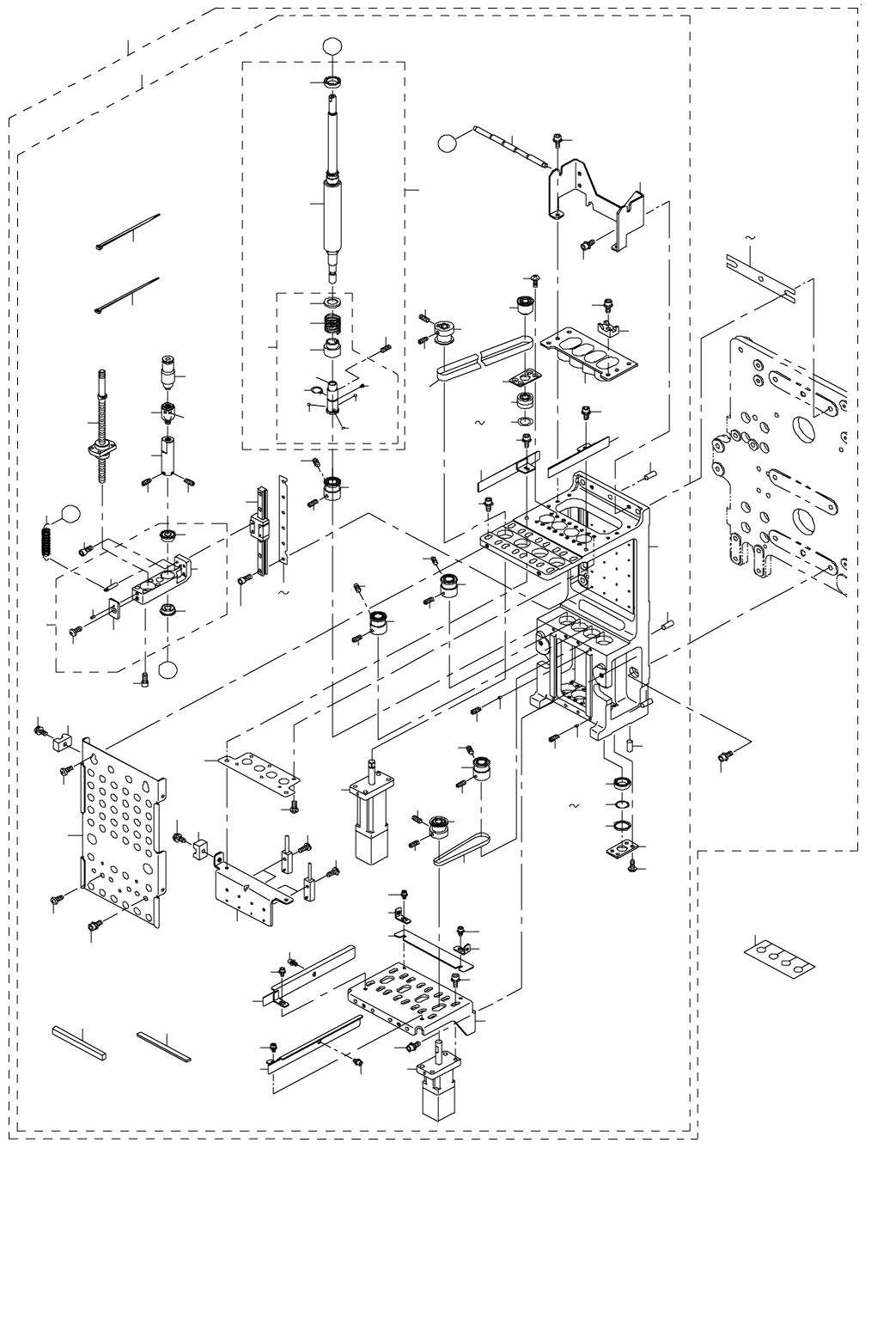

26.HEAD COMPONENTS (1)
ヘッド関係（１）
43
43
10
12
13
18
19
20
21
16
16
16
14
22
27
28
27
28
29
86
94
38
39
28
28
28
42
28
2828
46
40
47
48
49
50
51
60
A
A
62
63
64
67
66
72
93
70
71
94
6
94
41
68
73
78
69
28
28
79
81
87
84
85
9
91
89
88
90
9
25
7
92
B
104
42
28
65
62
11
28
83
24
1
30
36
26
105 108
109
82
2
5
95
28
23
15
17
44
28
4
89
96
3
43
42
28
42
28
102
87
103
97
100
97
100
97
97
84
80
101
99
98
97
97
61
45
37
B
7
8
- 52 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-34307 MNLA HEAD ASM (CX-1)
ＭＮＬＡ ヘ ッド組（ＣＸ − １）
1
2 400-34304 HEAD BRACKET ASM (CX-1)
ヘッドブラケッ ト組（ＣＸ −１）
(1)
3 400-21161 MNLA HEAD BRACKET ＭＮＬＡ ヘ ッドブラケット (1)
4 SM-6033002-TN SCREW M3 L=30 六角穴ボルト Ｍ ３ Ｌ ＝ ３０ (4)
5 L155E-221-000 SET COLLAR L
セット カラー Ｌ
(4)
6 400-01122 BEARING SUPPORT
ベアリングサポ ート
(1)
7 SL-6030892-TN SCREW
座金付き六角穴 ボルト
(6)
8 400-41119 SP SUPPORT
ＳＰ サポート
(1)
9 SL-4030691-SC SCREW M3X6 なべ小ねじセム ス Ｍ ３ Ｘ ０．５ Ｌ ＝６ (5)
10 EA-9500B01-00 CABLE BAND 束線 バンド (5)
11 400-34308 S HOUSING ASM (CX-1)
Ｓ ハウジング組（ＣＸ −１）
(4)
12 L150E-221-000 BALL SPLINE
ボール スプラ イン
(1)
13 SB-1110001-00 BEARING
ころがり軸受
(1)
14 400-34310 NO SHAFT ASM (CX-1)
ＮＯ シャフト組（ＣＸ −１）
(1)
15 400-21164 NOZZLE OUTER SHAFT
ノズルアウタシ ャフト
(1)
16 E4228-760-000 STEEL BALL 鋼球 Ｓφ ３／３２ (3)
17 400-23853 NOZZLE OUTER SCREW ノズルアウタス クリュウ (1)
18 RC-0841011-KP RETAINING RING 8.4
Ｃ 形止め輪 ８．４
(1)
19 E3062-729-000 OUTER SP HOLDER
アウタ ＳＰ ホルダ
(1)
20 400-13575 NOZZLE OUTER SP
ノズルアウタ ＳＰ
(1)
21 400-01292 NOZZLE OUTER
ノズルアウタ
(1)
22 SM-8030302-TP SCREW M3X0.5 L=3 止めねじ Ｍ ３ Ｘ ０ ．５ Ｌ ＝３ (1)
23 L155E-421-000 FILTER フィルター (1)
24 400-33385 HEAD UP SP B
ヘッドアップ ＳＰ Ｂ
(4)
25 HX-0029400-00 FIXED BASE
固定ベース
(1)
26 SB-1110001-00 BEARING
ころがり軸受
(4)
27 E3042-729-000 PUSHER RUBBER
プッシャーゴム
(8)
28 SM-8030312-TP SCREW M3 L=3 止め ねじ Ｍ ３ Ｌ ＝３ (40)
29 400-01144 THRUST RUBBER スラストゴム (4)
30 400-01202 S BEARING SHIM A
Ｓ ベアリングシム Ａ
(1)
31 400-01203 S BEARING SHIM B
Ｓ ベアリングシム Ｂ
(1)
32 400-01204 S BEARING SHIM C
Ｓ ベアリングシム Ｃ
(1)
33 400-14025 S BEARING SHIM D
Ｓ ベアリングシム Ｄ
(1)
34 400-22529 S BEARING SHIM E
Ｓ ベアリングシム Ｅ
(1)
35 400-22530 S BEARING SHIM F Ｓ ベアリングシム Ｆ (1)
36 400-22531 S BEARING SHIM G Ｓ ベアリングシム Ｇ (1)
37 SL-6040892-TN BOLT
座金付き六角穴 ボルト
(2)
38 PJ-2105041-00 HALF UNION
ハーフユニオン
(4)
39 400-30582 T MOTOR BASE
Ｔ モータベース
(1)
40 SL-6051292-TN BOLT
座金付き六角穴 ボルト
(2)
41 400-01120 BALL SCREW ボールねじ (4)
42 400-24975 T PULLEY Ｔ プーリ (4)
43 PH-0500122-C0 PIN
平行ピン
(4)
44 400-24976 T MOTOR PULLEY
Ｔ モータプー リ
(4)
45 400-41120 SP BRACKET
ＳＰ ブラケッ ト
(1)
46 400-30981 T AXIS MOTOR CX-1
シータ軸モータ ＣＸ −１
(4)
47 SL-6041292-TN SCREW
座金付き六角穴 ボルト
(16)
48 400-27697 TIMING BELT T タイミングベル ト Ｔ (4)
49 400-01125 LINEAR WAY リニアウェイ (4)
50 SM-6020802-TN SCREW M2 L=8
六角穴ボルト Ｍ ２ Ｌ ＝ ８
(24)
51 400-01126 GUIDE SHIM A
ガイドシム Ａ
(1)
52 400-01127 GUIDE SHIM B
ガイドシム Ｂ
(1)
53 400-01128 GUIDE SHIM C
ガイドシム Ｃ
(1)
54 400-01129 GUIDE SHIM D ガイ ドシム Ｄ (1)
55 400-14027 GUIDE SHIM E ガイドシム Ｅ (1)
56 400-22524 GUIDE SHIM F
ガイドシム Ｆ
(1)
57 400-22525 GUIDE SHIM G
ガイドシム Ｇ
(1)
58 400-22526 GUIDE SHIM H
ガイドシム Ｈ
(1)
59 400-22527 GUIDE SHIM I
ガイドシム Ｉ
(1)
60 400-22528 GUIDE SHIM J
ガイドシム Ｊ
(1)
61 400-34309 Z SLIDE BRACKET ASM (CX-1) Ｚ スライドシャフト組 （ＣＸ −１） (4)
62 SB-1060019-00 BEARING ころ がり軸受 (2)
63 400-10636 SPRING STUD
スプリングスタ ッド
(1)
64 400-21258 Z SENSOR DOG
Ｚ センサドグ
(1)
65 400-01146 Z SLIDE BRACKET
Ｚ スライドブラケット
(1)
66 SM-1030552-TN SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(1)
67 PS-0200052-KH SPRING PIN 2.3X5 スプリングピン ２．３ Ｘ ５ (1)
68 SM-6032002-TN SCREW M3X0.5 L=20 六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝ ２０ (16)
69 400-01123 Z PULLEY
Ｚ プーリー
(4)
70 SB-1060018-00 BEARING
ころがり軸受
(4)
71 400-15714 BEARING PLATE B
ベアリングプレ ート Ｂ
(4)
72 SM-6020802-TN SCREW M2 L=8
六角穴ボルト Ｍ ２ Ｌ ＝ ８
(16)
73 E3071-729-000 BEARING SHIM A ベアリングシム Ａ (1)
74 E3072-729-000 BEARING SHIM B ベアリングシム Ｂ (1)
75 E3073-729-000 BEARING SHIM C
ベアリングシム Ｃ
(1)
76 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(1)
77 400-22532 BEARING SHIM E
ベアリングシム Ｅ
(1)
78 400-22533 BEARING SHIM F
ベアリングシム Ｆ
(1)
79 400-01143 TIMING BELT Z
タイミングベル ト Ｚ
(4)
80 400-03253 Z MOTOR Ｚ モータ (4)
81 SL-6041692-TN SCREW 座金付き六角穴 ボルト Ｍ ４ Ｌ ＝１６ (16)
82 400-01131 Z SENSOR BASE
Ｚ センサーベース
(1)
83 400-01124 Z MOTOR PULLEY
Ｚ モータプーリー
(4)
84 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(4)
85 HX-0029400-00 FIXED BASE
固定ベース
(1)
86 400-15714 BEARING PLATE B ベアリングプレ ート Ｂ (4)
87 SL-6032092-TN BOLT 座金付き六角穴 ボルト (2)
88 400-23855 Z MOTOR COVER
Ｚ モータカバ
(1)
89 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
90 HX-0029400-00 FIXED BASE
固定ベース
(4)
91 EA-9500B02-00 CABLE BAND 150
結束バンド １ ５０
(4)
92 400-01134 TUBE PROTECTOR
チューブプロテ クト
(1)
93 400-30584 LIMIT DAMPER H リミ ットダンパー Ｈ (1)
94 SM-1030552-TN SCREW M3 L=5 皿ねじ Ｍ ３ Ｌ ＝５ (38)
95 L155E-321-000 AIR SUCTION FILTER
エア サクショ ン フィルター
(4)
96 E3005-729-000 LIMIT DAMPER L
リミットダンパ ー Ｌ
(1)
97 SL-6030692-TN BOLT
座金付き六角穴 ボルト
(6)
98 400-37282 T BELT SIDE COVER L
Ｔ ベルトサイドカバー Ｌ
(1)
99 400-37283 T BELT SIDE COVER R Ｔ ベルトサイドカバー Ｒ (1)
100 400-35726 T BELT SIDE COVER BRACKET Ｔ ベルトサイドカバーブラケット (2)
101 400-35727 T MOTOR BASE PLATE
Ｔ モータベースプレート
(1)
102 400-35723 Z BELT SIDE COVER L
Ｚ ベルトサイドカバー Ｌ
(1)
103 400-35724 Z BELT SIDE COVER R
Ｚ ベルトサイドカバー Ｒ
(1)
104 SL-6051692-TN BOLT
座金付き六角穴 ボルト
(6)
105 E3001-729-000 MNLA HEAD SHIM A
ＭＮＬＡ ヘ ッドシム Ａ
(1)
106 E3002-729-000 MNLA HEAD SHIM B ＭＮＬＡ ヘ ッドシム Ｂ (1)
107 E3003-729-000 MNLA HEAD SHIM C ＭＮＬＡ ヘ ッドシム Ｃ (1)
108 E3008-729-000 MNLA HEAD SHIM D
ＭＮＬＡ ヘ ッドシム Ｄ
(1)
109 400-16726 WOOLEN CLOTH PAPER MNVC
ラシャペーパ ＭＮＶＣ
1
