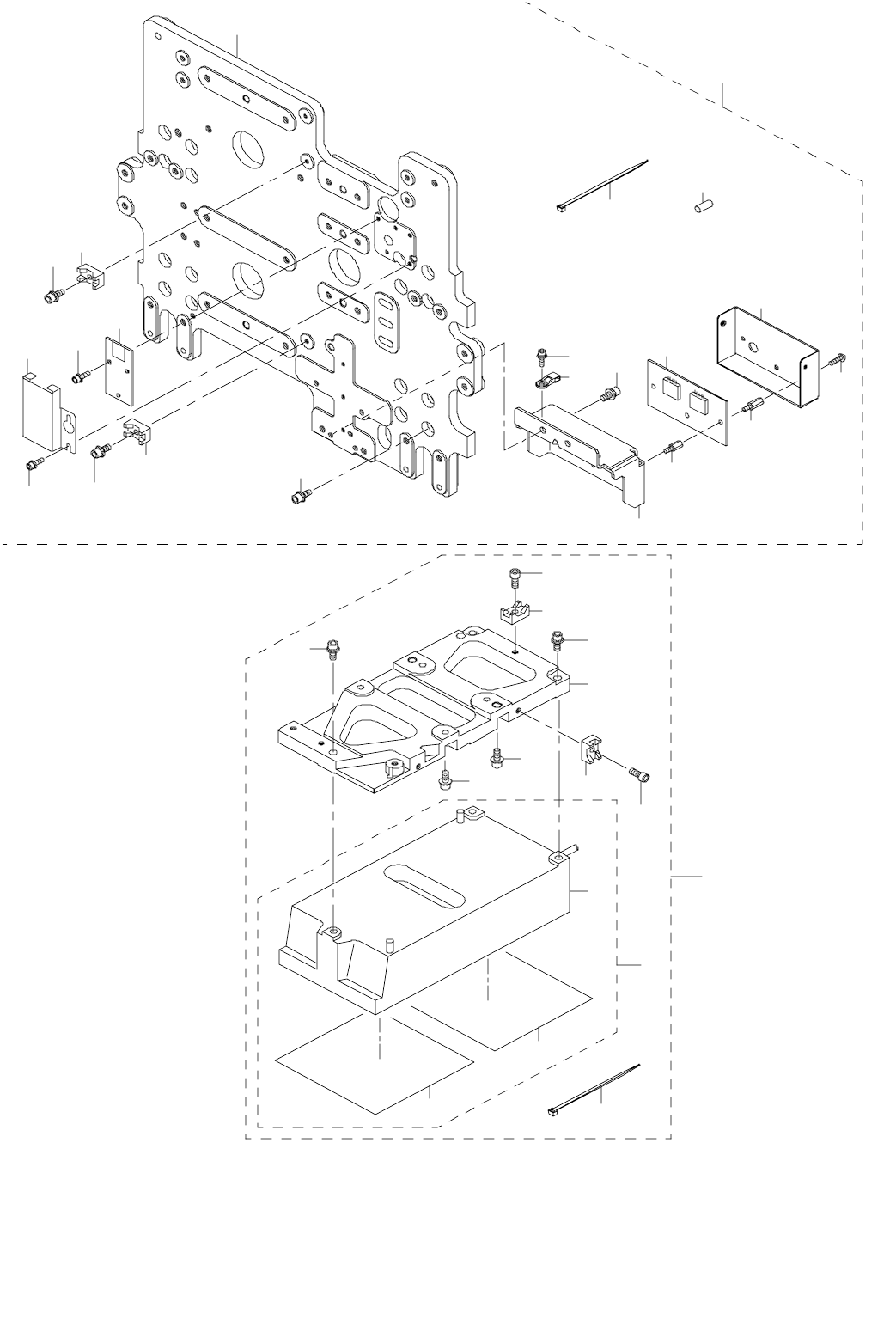

27.HEAD COMPONENTS (2)
ヘッド関係（２）
24
20
21
22
11
23
27
28
15
18
16
19
14
17
21
20
13
12
13
29
25
26
7
8
3
5
6
6
9
9
7
8
10
1
3
4
2
- 54 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-34301 MNLA BRACKET ASM (CX-1)
ＭＮＬＡ ブラケット組（ＣＸ −１）
1
2 400-21160 MNLA SENSOR BRACKET
ＭＮＬＡ センサブラケット
(1)
3 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
4 400-60460 MNLA SENSOR CLOTH PAPER ASM
ＭＮＬＡ ラシャペーパ組
(1)
5 400-39941 MNLA(CX-1)
ＭＮＬＡ センサ（ＣＸ −１）
(1)
6 E1143-721-000 WOOLEN CLOTH PAPER (CE)
搬送カバー ラシャペーパ（ＣＥ）
(2)
7 HX-0029400-00 FIXED BASE
固定ベース
(2)
8 SM-6040602-TN BOLT
六角穴ボルト
(2)
9 SL-6052092-TN SCREW
座金付き六角穴ボルト
(3)
10 EA-9500B01-00 CABLE BAND
束線バンド
(1)
11 400-34277 HEAD PLATE CX-1 ASM (CX-1)
ヘッドプレート ＣＸ −１組（ＣＸ −１）
1
12 400-29824 TEMPERATURE SENSOR PWB ASM
温度センサ基板組
(1)
13 SL-6030692-TN BOLT
座金付き六角穴ボルト
(5)
14 400-39873 PWB BASE
ＰＷＢ ベース
(1)
15 HX-0035400-0F BOARD SUPPORT
基板パーツ
(3)
16 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(3)
17 SL-6041092-TN SCREW
座金付き六角穴ボルト
(16)
18 400-30586 PWB COVER
ＰＷＢ カバー
(1)
19 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
20 HX-0029400-00 FIXED BASE
固定ベース
(2)
21 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
22 EA-9500B01-00 CABLE BAND
束線バンド
(2)
23 PH-0500122-C0 PIN
平行ピン
(2)
24 400-39872 HEAD PLATE
ヘッドプレート
(1)
25 HX-0034400-00 HARNESS PARTS
束線パーツ
(2)
26 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
27 400-30345 SIGNAL CONVERT PCB
信号変換基板組
(1)
28 HX-0035400-0B PCB SUPPORT L=8MM
スペーサー
(3)
29 400-21326 HEAT GAUGE COVER
ヒートゲージカバー
(1)
- 55 -

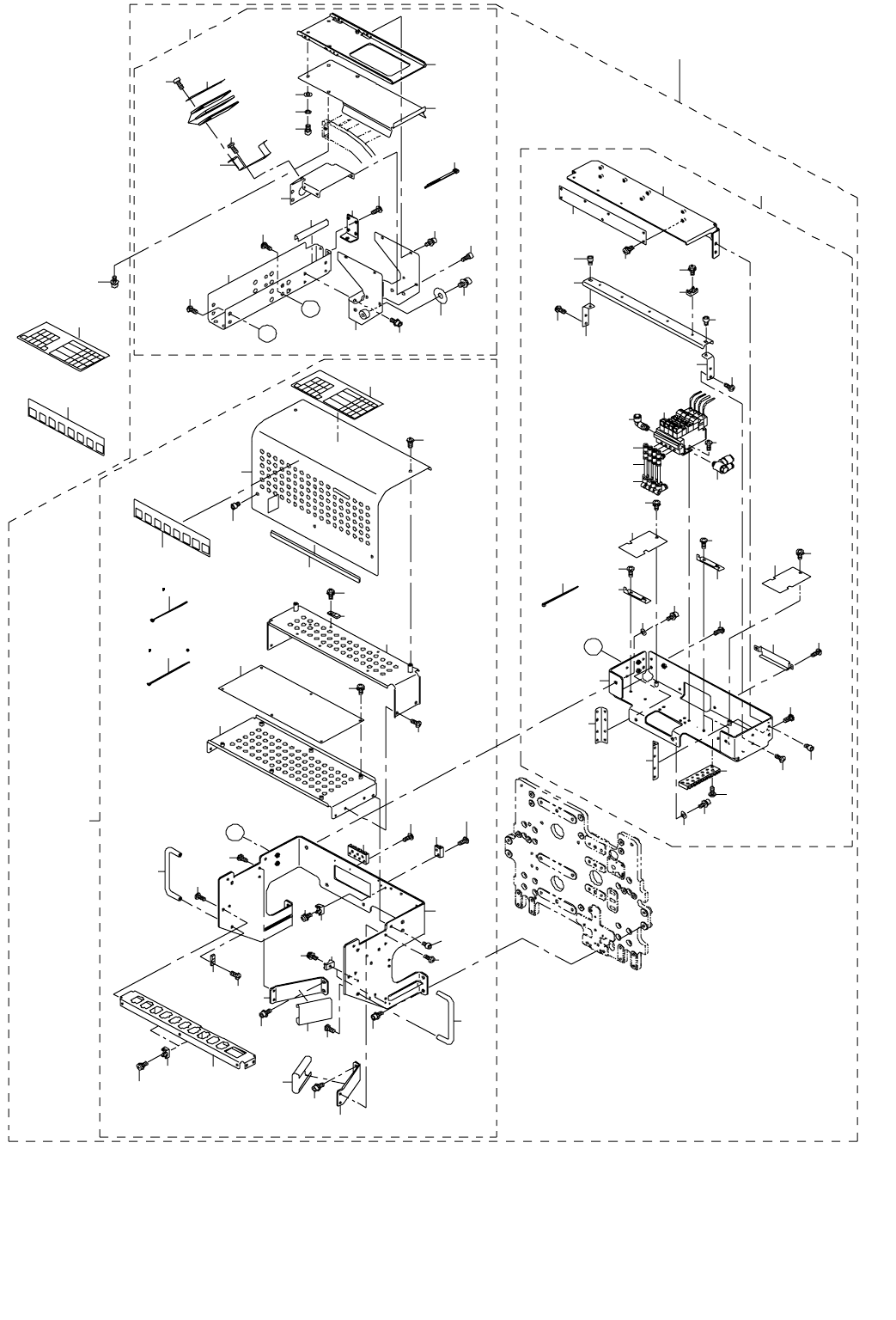

28.HEAD RELATED COMPONENTS(1)
