- 59 - 3 0 .OC C CO MP ON EN TS ＯＣＣ 関係 7 24 44 19 20 17 38 21 25 27 28 29 30 31 32 33 34 35 36 43 39 41 42 37 45 46 40 16 18 26 10 14 8 3 4 5 13 9 A A 11 15 1 2 51 48 47 49 50 52 55 6 55 53 54 22 23 12
- 58 -
NOTE( 注記 ) #01....REFER TO THE LAST PAGE 最終ページのマシン Ｒｅｖ 管理表を参照下さい。
M/C REV CHART.
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-82789 SLIGHTLY BLOW ASM
微弱ブロー組
1
2 EA-9500B01-00 CABLE BAND
束線バンド
(2)
3 400-83483 SLIGHTLY BLOW SV ASM
微弱ブロー ＳＶ 組
(1)
4 PV-1405080-00 4-PORT SOLENOID VALVE
４ポート電磁弁
(4)
5 PJ-0205000-02 PLUG
プラグ
(8)
6 PC-0105190-00 SPEED CONTROLLER スピ−ド コントロ−ラ (4)
7 PJ-3040405-04 ELBOW UNION
エルボユニオン
(4)
8 400-82725 SOL VALVE PLATE
ソレノイドバルブプレート
(2)
9 SM-6035052-TN SCREW
六角穴ボルト
(4)
10 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
(4)
11 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(4)
12 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
(4)
13 400-82724 VALVE BRACKET VQD
バルブブラケット ＶＱＤ
(1)
14 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
15 PJ-3030800-02 STRAIGHT
異径ストレート
(1)
16 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.04)
17 PJ-3090600-05 DIFFERENT DIAMETER DOUBLE UNION Y
異径ダブルユニオンワイ
(1)
18 SL-6043092-TN BOLT
座金付き六角穴ボルト
(1)
19 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.44)
20 PJ-3040400-05 STREET ELBOW
ストリートエルボ
(2)
21 400-82728 VALVE STAY
バルブステー
(1)
22 SL-6051092-TN BOLT
座金付き六角穴ボルト
(1)
23 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(1)
24 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(3)
- 59 -

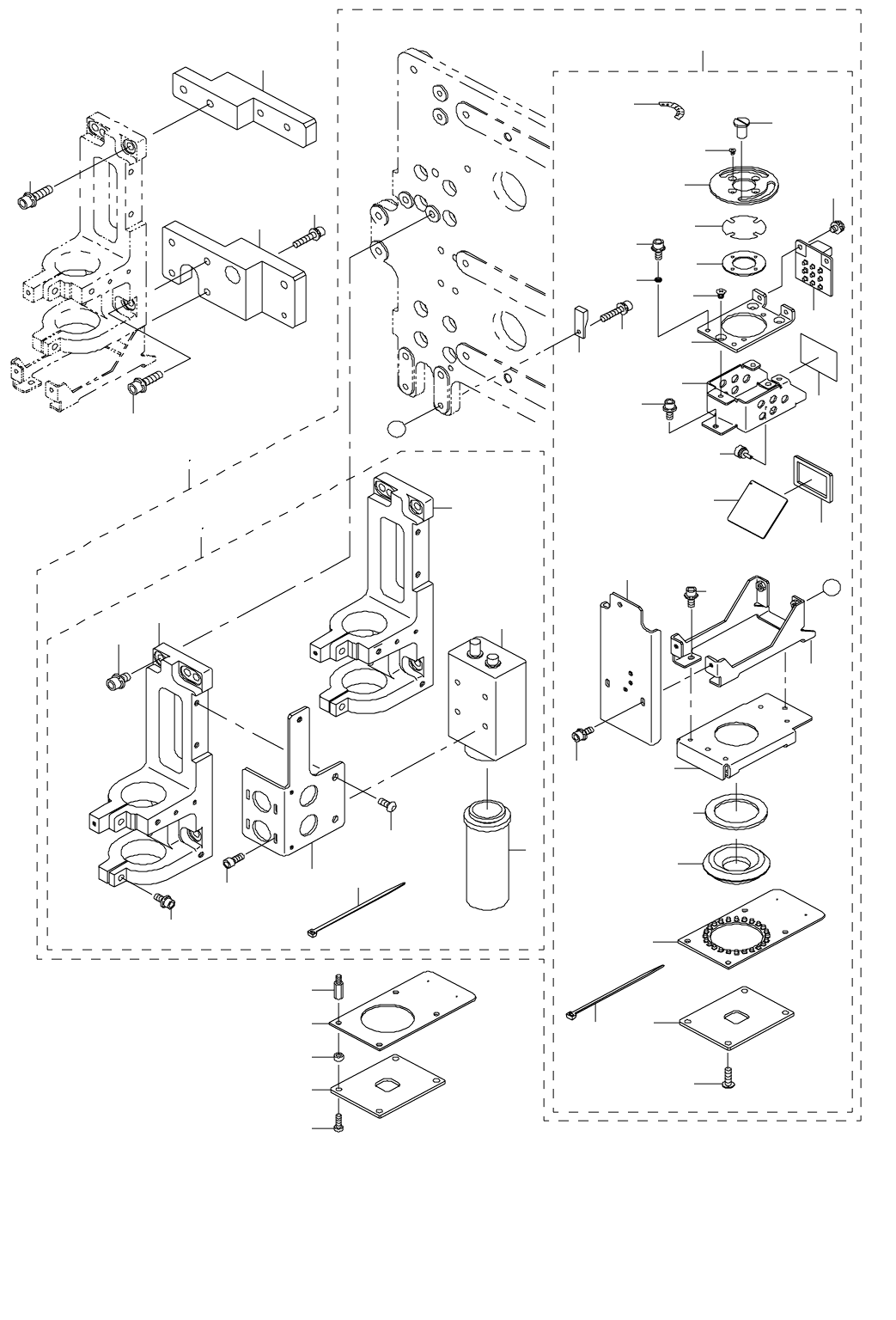

30.OCC COMPONENTS
ＯＣＣ 関係
7
24
44
19
20
17
38
21
25
27
28
29
30
31
32
33
34
35
36
43
39
41
42
37
45
46
40
16
18
26
10
14
8
3
4
5
13
9
A
A
11
15
1
2
51
48
47
49
50
52
55
6
55
53
54
22
23
12
- 60 -
NOTE( 注記 ) #01....FOR OFFSET PLACEMENT AFTER はんだ印刷認識搭載位置補正
SOLDER SCREEN-PRINTING (OPTION)（オプション）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-34248 OCC L ASM (CX-1)(LEFT)
ＯＣＣ Ｌ 組（ＣＸ −１）（左）
1
2 400-34249 OCC R ASM (CX-1)(RIGHT)
ＯＣＣ Ｒ 組（ＣＸ −１）（右）
1
3 400-34250 CAMERA L ASM (CX-1)(LEFT)
カメラ組（ＣＸ −１）（左）
(1)
4 400-34251 CAMERA R ASM (CX-1)(RIGHT)
カメラ Ｒ 組（ＣＸ −１）（右）
(1)
5 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
6 400-10386 CCD CAMERA
ＣＣＤ カメラ
(1)
7 SM-6020602-TN SCREW M2 L=6
六角穴ボルト Ｍ ２ Ｌ ＝６
(4)
8 E9636-729-000 OCC CAMERA LENS
ＯＣＣ カメラレンズ
(1)
9 EA-9500B01-00 CABLE BAND
束線バンド
(1)
10 L154E-621-000 CCD BRACKET
ＣＣＤ ブラケット
(1)
11 400-21162 CAMERA BRACKET L(LEFT) カメラブラケット Ｌ（左） (1)
12 400-21163 CAMERA BRACKET R(RIGHT)
カメラブラケット Ｒ（右）
(1)
13 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
14 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ (2)
15 400-34252 CA LIGHT ASM (CX-1)
ＣＡ ライト組（ＣＸ −１）
(1)
16 SM-0030801-SC SCREW M3 X 8
トラスねじ Ｍ ３ Ｌ ＝８
(4)
17 E1143-721-000 WOOLEN CLOTH PAPER 搬送カバー ラシャペーパ（ＣＥ） (1)
18 400-15962 OCC LABEL
ＯＣＣ ラベル
(1)
19 400-01214 CAMERA BRACKET D
カメラブラケット Ｄ
(1)
20 SL-6030892-TN SCREW 座金付き六角穴ボルト (4)
21 L154E-821-000 LIGHT BRACKET
ライト ブラケット
(1)
22 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(2)
23 HX-0034400-00 HARNESS PARTS 束線パーツ (1)
24 EA-9500B01-00 CABLE BAND
束線バンド
(1)
25 400-13949 LIGHT FILTER U SUPPORT
ライトフィルタ Ｕ サポート
(1)
26 E1038-871-000 PLATEN LOCK CAM SCREW プラテン ロックカム スクリュウ (2)
27 400-15847 OCC COLLAR
ＯＣＣ カラー
(1)
28 SL-6030892-TN SCREW
座金付き六角穴ボルト
(1)
29 SM-1020301-SN SCREW 皿ねじ Ｍ ２ Ｌ ＝３ (4)
30 400-43896 LENS FILTER
レンズフィルタ
(1)
31 400-13948 GUIDE PLATE
ガイドプレート
(1)
32 400-13944 ROTARY BASE
ロータリーベース
(1)
33 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(3)
34 400-01979 OCC C LIGHT P.C.B ASM
ＯＣＣ 同軸照明基板組
(1)
35 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
36 400-44028 MIRROR BOX
ミラーボックス
(1)
37 SL-6030692-TN BOLT
座金付き六角穴ボルト
(3)
38 118-04606 RUBBER PLUG
布台防振ゴム
(10)
39 400-43895 LIGHT DIFFUSER
ライトディフューザ
(1)
40 400-14043 PRISM BASE
プリズムベース
(1)
41 400-14037 BEAM SPRITTER
ビームスプリッタ
(1)
42 400-13943 PRISM COVER
プリズムカバー
(1)
43 SL-6030692-TN BOLT
座金付き六角穴ボルト
(3)
44 400-01225 HOLD RUBBER
ホールドゴム
(1)
45 400-14042 PRISM
プリズム
(1)
46 400-01982 OCC A LIGHT P.C.B ASM
ＯＣＣ 角度照明基板組
(1)
47
#01
HX-0035400-0D BASE PARTS
基板パーツ
4
48
#01
400-14043 PRISM BASE
プリズムベース
1
49
#01
HX-0035400-0G BOARD PARTS
基板パーツ
4
50
#01
400-32433 LOW HEAD SCREW M3_10
低頭六角穴付きボルト
4
51
#01
400-01982 OCC A LIGHT P.C.B ASM
ＯＣＣ 角度照明基板組
1
52
#01
400-52191 OCC SPACER A
ＯＣＣ スペーサ Ａ
1
53
#01
400-52529 OCC SPACER B
ＯＣＣ スペーサ Ｂ
1
54
#01
SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
2
55
#01
SL-6052092-TN SCREW
座金付き六角穴ボルト
4
