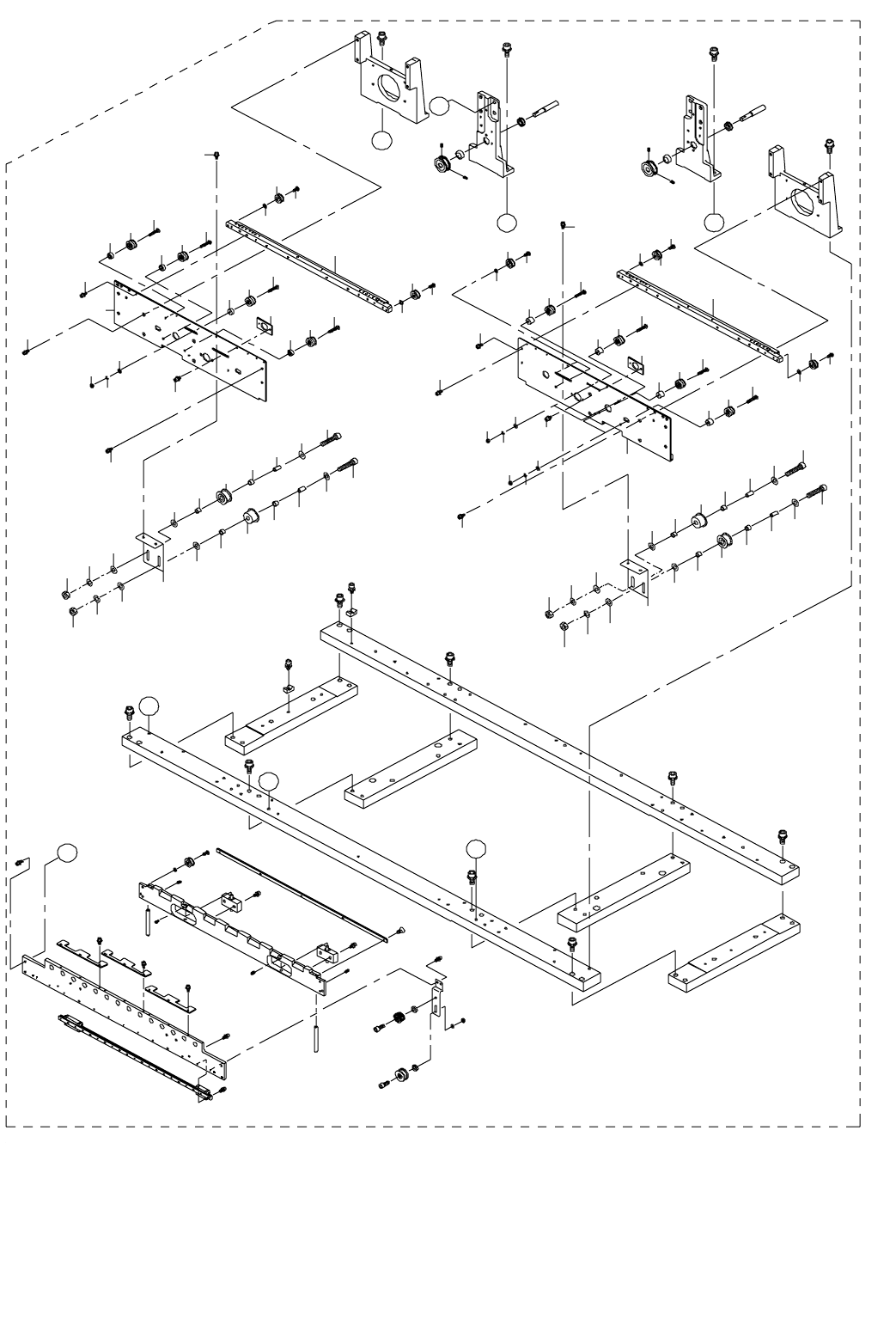

- 63 - 32 . P W B CO NVE Y O R CO MP ON E NT S ( 2 ) 基板搬送関係（２） 3 18 6 7 8 12 14 13 12 5 4 31 33 32 17 16 15 19 37 22 24 29 28 30 26 27 12 5 4 23 35 34 38 1 25 31 33 32 31 33 32 31 33 32 23 35 34 45 44 47 44 42 42 46 45 4…
- 62 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-34215 CONVEYOR_RAIL_F_ASM.
コンベアレール Ｆ 組
1
2 400-00797 BASE BAR R
ベースバー Ｒ
(1)
3 400-00798 BASE BAR F
ベースバー Ｆ
(1)
4 400-39616 BASE BAR S
ベースバー Ｓ
(2)
5 400-00800 BASE BAR SS
ベースバー ＳＳ
(2)
6 SL-6084092-TN BOLT
座金付き六角穴ボルト
(8)
7 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
(8)
8 HX-0029400-00 FIXED BASE
固定ベース
(15)
9 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(15)
10 400-00802 RAIL STAND CL
レールスタンド ＣＬ
(1)
11 400-00803 ADJUST PULLEY SHAFT
アジャストプーリシャフト
(1)
12 E4547-729-000 MOTOR PULLEY (30)
モータプーリ（３０）
(1)
13 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
14 SB-1080007-00 BEARING
ころがり軸受
(2)
15 E2414-700-000 PULLEY COLLAR
減速プーリーカラー （Ｘ）
(1)
16 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
17 400-00805 RAIL STAND CR
レールスタンド ＣＲ
(1)
18 400-00803 ADJUST PULLEY SHAFT
アジャストプーリシャフト
(1)
19 E4547-729-000 MOTOR PULLEY (30)
モータプーリ（３０）
(1)
20 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
21 SB-1080007-00 BEARING
ころがり軸受
(2)
22 E2414-700-000 PULLEY COLLAR
減速プーリーカラー （Ｘ）
(1)
23 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
24 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
25 400-00811 CONVEYOR RAIL FC
コンベアレール ＦＣ
(1)
26 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
27 E2123-721-000 PWB GUIDE PLATE F
ＰＷＢ ガイドプレート Ｆ
(3)
28 SL-6030892-TN SCREW
座金付き六角穴ボルト
(9)
29 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
30 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
31 400-00813 LINEAR WAY
リニアウェイ
(1)
32 SM-6030802-TN BOLT
六角穴ボルト
(11)
33 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
34 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
(4)
35 WP-0430800-SC WASHER M4
平座金ア小形丸 Ｍ ４
(4)
36 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(4)
37 400-00821 IDLER PLATE
アイドラープレート
(1)
38 400-14928 PULLEY SPACER
プーリスペーサ
(1)
39 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
40 400-00824 IDLER ASM.
アイドラ組
(1)
41 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
42 400-14928 PULLEY SPACER
プーリスペーサ
(1)
43 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
44 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(1)
45 400-00822 GUIDE PULLEY ASM
ガイドプーリ組
(1)
46 400-00807 RAIL GUIDE F
レールガイド Ｆ
(1)
47 E4265-729-000 CONVEYOR BELT GUIDE (L)
搬送ベルトガイド（Ｌ）
(1)
48 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(5)
49 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
50 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
51 400-30408 RAIL STAND F
レールスタンド Ｆ
(2)
52 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
53 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
- 63 -
32.PWB CONVEYOR COMPONENTS (2)
基板搬送関係（２）
3
18
6
7
8
12
14
13
12
5
4
31
33
32
17
16
15
19
37
22
24
29
28
30
26
27
12
5
4
23
35
34
38
1
25
31
33
32
31
33
32
31
33
32
23
35
34
45
44
47
44
42
42
46
45
40
44
39
44
42
54
55
56
54
55
56
43
48
48
49
54
42
46
44
44
54
54
52
53
52
50
51
52
41
53
52
54
47
20
20
A
B
C
12
5
4
D
B
C
D
A
29
28
30
36
21
2
10
9
10
9
11
43
- 64 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SL-6041492-TN SCREW
座金付き六角穴ボルト
2
2 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
2
3 400-30587 RAIL PLATE FL(L)
レールプレート ＦＬ（Ｌ）
1
4 400-33325 PULLEY SPACER
プーリスペーサ
3
5 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２０
3
6 SL-6031492-TN SCREW
座金付き六角穴ボルト
4
7 E2012-721-000 ADJUST PLATE
アジャストプレート
1
8 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
9 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
2
10 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
2
11 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
2
12 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
4
13 E2055-721-000 PULLEY SPACER
プーリスペーサ
1
14 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
1
15 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
1
16 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
1
17 NM-6040001-SC NUT M4
六角ナット Ｍ ４
1
18 400-00828 CONVEYOR RAIL
コンベアレール
1
19 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
20 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
21 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
2
22 400-00830 RAIL PLATE FR
レールプレート ＦＲ
1
23 NM-6040001-SC NUT M4
六角ナット Ｍ ４
6
24 400-00828 CONVEYOR RAIL
コンベアレール
1
25 SL-6031492-TN SCREW
座金付き六角穴ボルト
4
26 E2012-721-000 ADJUST PLATE
アジャストプレート
1
27 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
28 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
2
29 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
2
30 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
2
31 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
6
32 E2055-721-000 PULLEY SPACER
プーリスペーサ
6
33 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
6
34 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
6
35 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
6
36 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
2
37 SL-6041492-TN SCREW
座金付き六角穴ボルト
2
38 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
39 E2157-721-000 PULLEY B
プーリ Ｂ
1
40 400-00976 PULLEY BRAKET
プーリブラケット
1
41 E2016-715-000 IDLER PULLEY
アイドラプーリ
1
42 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
4
43 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
2
44 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
6
45 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
2
46 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
2
47 SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
2
48 SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
2
49 400-00976 PULLEY BRAKET
プーリブラケット
1
50 E2157-721-000 PULLEY B
プーリ Ｂ
1
51 E2016-715-000 IDLER PULLEY
アイドラプーリ
1
52 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
4
53 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
2
54 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
6
55 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
2
56 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
2
