- 2 - RE F.NO NOTE PA RT NO D E S C R I P T I O N 品 名 Q ty 1 400 - 005 19 BAS EFR AM E NUT ベースフレームナット 4 2 E 1035 - 729 -000 ADJUS T E R FOO T(O PTI ON) アジャストフット（オプション） 4 3 S M-6 12600 2-TN SCRE W M12 L=60 六角穴ボルト Ｍ １２ Ｌ ＝…
- 1 -
MAIN UNIT
本体

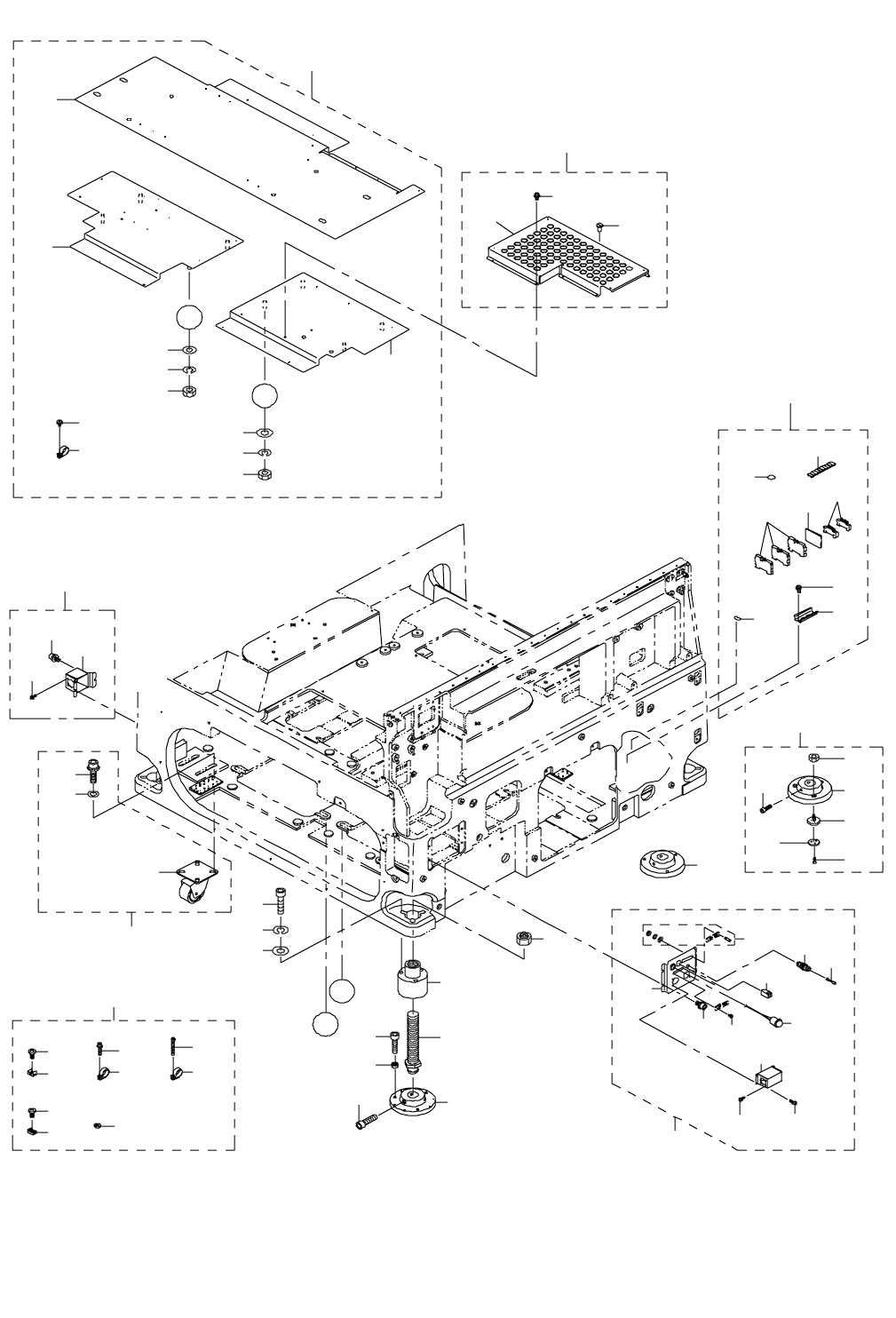

1. BASE FRAME COMPONENTS
ベースフレーム関係
1
3
4
5
6
8
9
10
21
23
22
25
26
27
28
A
A
B
B
32
31
30
33
24
12
13
14
15
14
16
17
18
19
11
37
39
38
36
55
52
53
48
57
59
62
64
65
61
70
66
68
58
50
51
54
49
47
42
44
43
45
2
41
40
69
7
46
71
10
67
63
56
34
35
29
60
20
- 2 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00519 BASEFRAME NUT
ベースフレームナット
4
2 E1035-729-000 ADJUSTER FOOT(OPTION)
アジャストフット（オプション）
4
3 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
12
4 WS-1220002-KN SPRING WASHER
ばね座金
12
5 WP-1302500-SC WASHER
平座金小形丸 Ｍ １２
12
6 400-00403 ADJUST BOLT アジャストボルト 4
7 NM-6080002-SC NUT M8
六角ナット Ｍ ８ ２種
12
8 E1044-729-000-A ADJUSTER NUT 36
アジャストナット３６
4
9 E1035-729-000 ADJUSTER FOOT
アジャストフット
4
10 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ ８ Ｌ ＝３０
24
11 400-00418 CLAMP BASE ASSY
固定ベース組
1
12 HX-0055700-00 TIE MOUNT
タイマウント
(4)
13 SM-4061201-SC SCREW M6 L=12
なべ小ねじ Ｍ ６ Ｌ ＝１２
(4)
14 HX-0015000-0R CABLE CLAMP
ケーブル クリップ
(3)
15 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(2)
16 SM-6043002-TN SCREW
六角穴ボルト
(1)
17 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
18 HX-0029400-00 FIXED BASE
固定ベース
(30)
19 ST-4040651-SN SCREW M4 X 6
タッピングねじ（２種歯付き）
(30)
20 400-01551 CASTER ASSY
キャスタ組
1
21 400-00405 CASTER
キャスタ
(4)
22 SL-6103042-TN BOLT
座金付き六角穴ボルト
(16)
23 WP-1302501-SC WASHER 13X24X2.5
平座金 １３ Ｘ ２４ Ｘ ２．５
(16)
24 400-01552 BASE PLATE ASSY
ベースプレート組
1
25 400-00490 BASE PLATE FL
ベースプレート ＦＬ
(1)
26 NM-6100001-SC NUT M10X1.5
六角ナット Ｍ １０ １種
(4)
27 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ １０
(4)
28 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５ Ｘ ２５．６ Ｘ ２．２
(4)
29 400-00491 BASE PLATE FR
ベースプレート ＦＲ
(1)
30 NM-6100001-SC NUT M10X1.5 六角ナット Ｍ １０ １種 (4)
31 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ １０
(4)
32 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５ Ｘ ２５．６ Ｘ ２．２
(4)
33 400-00492 BASE PLATE R
ベースプレート Ｒ
(1)
34 HX-0015000-0R CABLE CLAMP
ケーブル クリップ
(1)
35 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(1)
36 400-01553 CTRL BASE ASSY
ＣＴＲＬ ベース組
1
37 400-00428 CTRL UNIT BASE
ＣＴＲＬ ユニットベース
(1)
38 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
39 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(3)
40 E6600-729-0A0 ADJUSTER FOOT N ASM.(OPTION)
アジャストフット Ｎ 組（オプション）
4
41 SM-6082502-TN SCREW
六角穴ボルト
(3)
42 E6600-729-000 ADJUSTER FOOT N
アジャストフット Ｎ
(1)
43 400-13306 FLICTION PLATE フリクションプレート (3)
44 400-13307 FP PUSHER
ＦＰ プッシャ
(3)
45 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ ８ １種
(3)
46 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(9)
47 400-01555 INPUT TERMINAL ASSY
入力端子台組
1
48 CM-2001000-01 PE MARK LABEL
ＰＥ マークシール
(1)
49 HK-0694900-0A BLOCK TERMINAL
ブロックターミナル
(1)
50 HK-0694900-00 BLOCK TERMINAL
ブロックターミナル
(1)
51 HK-0694500-10 BLOCK TERMINAL
ブロックターミナル
(3)
52 400-00530 CARRIER RAIL 75
キャリアレール７５
(1)
53 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
54 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(2)
55 100-04109 GROUND MARK
グランドマーク
(2)
56 400-01556 SMEMA BR ASSY スメマブラケット組 1
57 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
58 SL-4030881-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝８
(4)
59 400-00497 I F PANEL L
Ｉ ／ Ｆ パネル Ｌ
(1)
60 400-39707 MTC IF PANEL-R ASSY(CX-1)
ＭＴＣ インターフェイスパネル Ｒ 組（ＣＸ −１）
1
61 E9221-729-0A0 PWR ON LIGHT ASM.
ＰＷＲ ＯＮ ライト組
(1)
62 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
63 E1026-729-000 SMEMA LIGHT ANGLE L
スメマライトアングル Ｌ
(1)
64 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
65 SL-4030881-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝８
(8)
66 PX-9500010-00 PLUG
止栓
(1)
67 SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ ２．６ Ｌ ＝５
(2)
68 HK-0651200-80 MODULAR KAPLA
モジュラーカプラ
(1)
69 EA-9635B00-00 SOCKET ＨＤ ジャック ソケット (2)
70 PJ-2300062-00 UNION
隔壁用ユニオン
(1)
71 400-00498 I F PANEL R
Ｉ ／ Ｆ パネル Ｒ
(1)
- 3 -

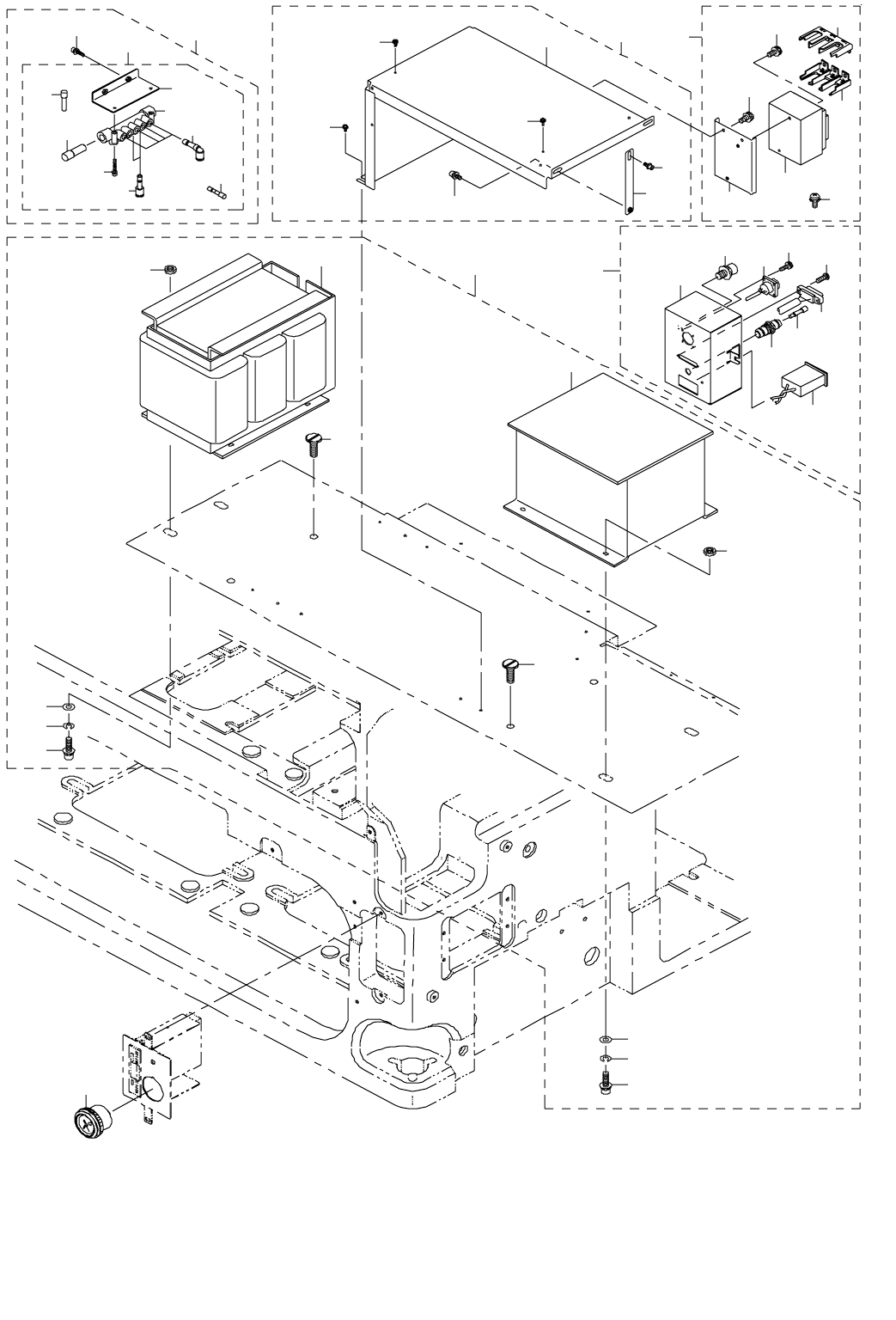

2. BASE FRAME ELECTRIC APPARATUS COMPONENTS (1)
ベースフレーム電装関係（１）
4
3
8
9
6
5
10
2
11
12
17
18
18
14
14
19
20
20
19
25
26
22
27
23
17
1
16
15
29
31
32
30
33
34
37
36
35
39
41
42
38
40
43
43
28
13
44
21
7
24
24
