- 65 - 33 . P W B CO NVE Y O R CO MP ON E NT S ( 3 ) 基板搬送関係（３） 19 7 4 5 6 7 4 5 9 8 11 10 2 12 14 13 14 16 15 17 33 34 35 13 14 12 14 12 14 39 40 41 23 22 24 24 29 25 28 31 32 29 28 25 25 26 27 29 28 25 36 37 35 42 20 18…
- 64 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SL-6041492-TN SCREW
座金付き六角穴ボルト
2
2 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
2
3 400-30587 RAIL PLATE FL(L)
レールプレート ＦＬ（Ｌ）
1
4 400-33325 PULLEY SPACER
プーリスペーサ
3
5 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２０
3
6 SL-6031492-TN SCREW
座金付き六角穴ボルト
4
7 E2012-721-000 ADJUST PLATE
アジャストプレート
1
8 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
9 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
2
10 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
2
11 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
2
12 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
4
13 E2055-721-000 PULLEY SPACER
プーリスペーサ
1
14 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
1
15 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
1
16 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
1
17 NM-6040001-SC NUT M4
六角ナット Ｍ ４
1
18 400-00828 CONVEYOR RAIL
コンベアレール
1
19 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
20 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
21 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
2
22 400-00830 RAIL PLATE FR
レールプレート ＦＲ
1
23 NM-6040001-SC NUT M4
六角ナット Ｍ ４
6
24 400-00828 CONVEYOR RAIL
コンベアレール
1
25 SL-6031492-TN SCREW
座金付き六角穴ボルト
4
26 E2012-721-000 ADJUST PLATE
アジャストプレート
1
27 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
28 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
2
29 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
2
30 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
2
31 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
6
32 E2055-721-000 PULLEY SPACER
プーリスペーサ
6
33 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
6
34 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
6
35 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
6
36 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
2
37 SL-6041492-TN SCREW
座金付き六角穴ボルト
2
38 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
39 E2157-721-000 PULLEY B
プーリ Ｂ
1
40 400-00976 PULLEY BRAKET
プーリブラケット
1
41 E2016-715-000 IDLER PULLEY
アイドラプーリ
1
42 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
4
43 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
2
44 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
6
45 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
2
46 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
2
47 SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
2
48 SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
2
49 400-00976 PULLEY BRAKET
プーリブラケット
1
50 E2157-721-000 PULLEY B
プーリ Ｂ
1
51 E2016-715-000 IDLER PULLEY
アイドラプーリ
1
52 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
4
53 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
2
54 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
6
55 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
2
56 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
2
- 65 -

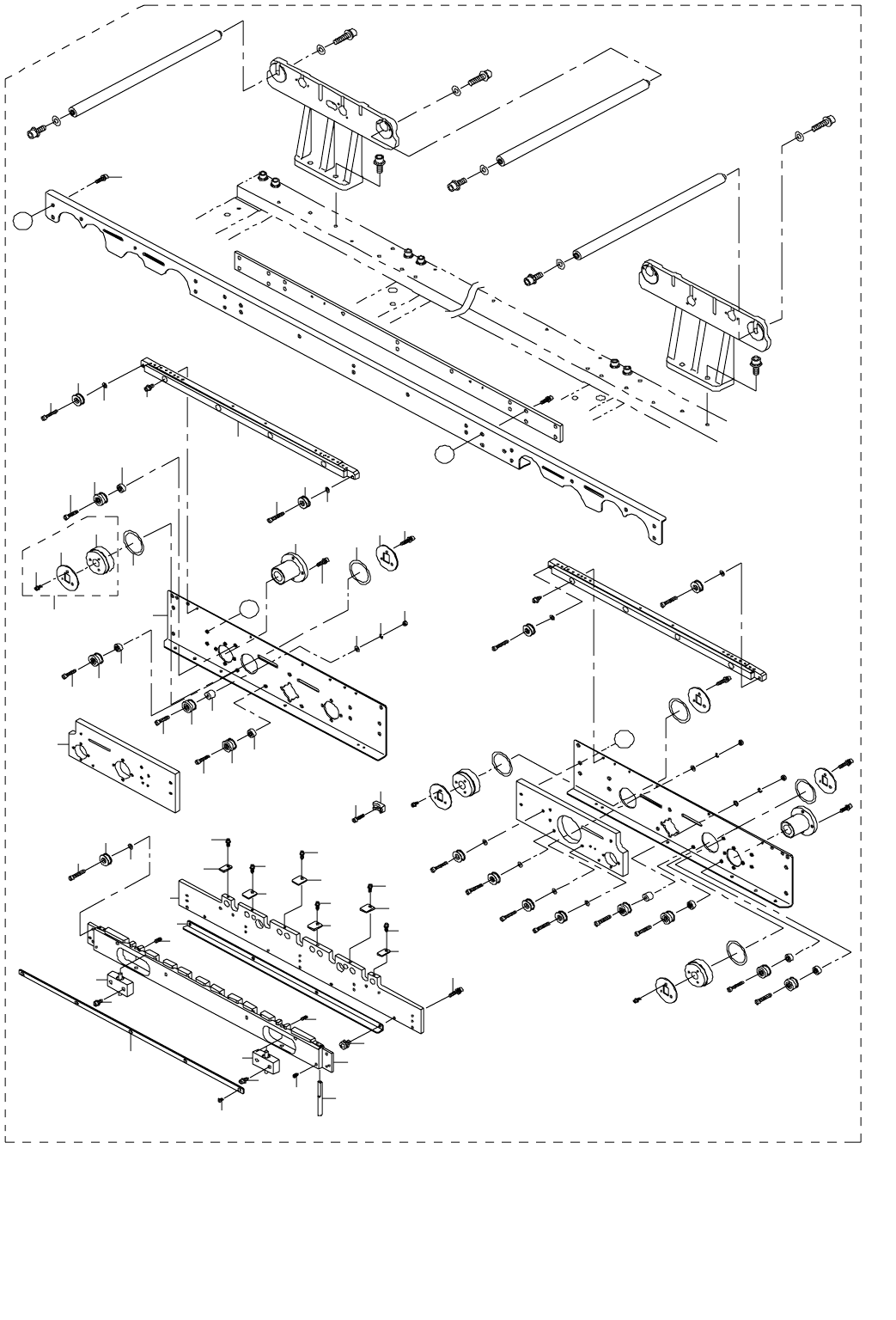

33.PWB CONVEYOR COMPONENTS (3)
基板搬送関係（３）
19
7
4
5
6
7
4
5
9
8
11
10
2
12
14
13
14
16
15
17
33
34
35
13
14
12
14
12
14
39
40
41
23
22
24
24
29
25
28
31
32
29
28
25
25
26
27
29
28
25
36
37
35
42
20
18
38
23
22
12
14
A
3
A
30
45
44
43
B
B
21
1
- 66 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SM-6042002-TN BOLT
六角穴ボルト
1
2 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
8
3 SL-6041092-TN SCREW
座金付き六角穴ボルト
11
4 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
2
5 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
2
6 400-00836 CONVEYOR RAIL RC
コンベアレール ＲＣ
1
7 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
8 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
2
9 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
10 E2275-725-000 SAFETY BAR
セイフティバー
1
11 SL-4040841-SE SCREW M4 L=8
なべねじセムス Ｍ ４ Ｌ ＝８
4
12 E2124-721-000 PWB GUIDE PLATE RA
ＰＷＢ ガイドプレート ＲＡ
4
13 E2125-721-000 PWB GUIDE PLATE RB
ＰＷＢ ガイドプレート ＲＢ
2
14 SL-6030892-TN SCREW
座金付き六角穴ボルト
6
15 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
4
16 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
4
17 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
4
18 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
5
19 400-30588 RAIL GUIDE R
レールガイド Ｒ
1
20 E4265-729-000 CONVEYOR BELT GUIDE (L)
搬送ベルトガイド（Ｌ）
1
21 HX-0029400-00 FIXED BASE
固定ベース
1
22 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
2
23 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
2
24 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
2
25 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
4
26 E2055-721-000 PULLEY SPACER
プーリスペーサ
1
27 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２０
1
28 400-33325 PULLEY SPACER
プーリスペーサ
3
29 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２０
3
30 400-37037 SUPPORT PLATE SL
サポートプレート ＳＬ
1
31 400-00839 DRIVE PULLEY R ASM.
ドライブプーリ Ｒ 組
1
32 400-00840 DRIVE PULLEY R
ドライブプーリ Ｒ
1
33 E2160-721-000 PULLEY FLANGE
プーリフランジ
1
34 SL-6030892-TN SCREW
座金付き六角穴ボルト
3
35 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
2
36 E2160-721-000 PULLEY FLANGE
プーリフランジ
1
37 SL-6030892-TN SCREW
座金付き六角穴ボルト
3
38 SB-8160001-00 BEARING
ころがり軸受
1
39 400-30589 RAIL PLATE RL
レールプレート ＲＬ
1
40 400-00828 CONVEYOR RAIL
コンベアレール
1
41 SL-6031492-TN SCREW
座金付き六角穴ボルト
4
42 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
4
43 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
1
44 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
1
45 NM-6040001-SC NUT M4
六角ナット Ｍ ４
1
