- 73 - 37 . P W B CO NVE Y O R CO MP ON E NT S ( 7 ) 基板搬送関係（７） 24 25 15 15 26 4 5 1 6 7 8 9 10 11 11 9 12 14 16 17 18 19 20 21 22 13 22 17 16 19 18 27 44 2 3 23
- 72 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00865 RAIL SUPPORT
レールサポート
1
2 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
3 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
4 400-00868 MOTOR BRAKET C
モータブラケット Ｃ
1
5 400-00869 MOTOR ADJUST PLATE
モータアジャストプレート
1
6 E9431-729-0A0 CENT MOTOR ASM.
ＣＥＮＴ モ−タ組
1
7 SL-6041242-TN BOLT
座金付き六角穴ボルト
4
8 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
1
9 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
3
10 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
11 400-32048 IN STEPPING MOTOR ASM
インステッピングモータ組
1
12 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
4
13 400-30592 MOTOR BRACKET A
モータブラケット Ａ
1
14 400-00870 MOTOR PULLEY C
モータプーリー Ｃ
1
15 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
16 400-32049 OUT STEPPING MOTOR ASM
アウトステッピングモータ組
1
17 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
4
18 E4197-729-000 MOTOR BRACKET A (20)
モータブラケット Ａ（２０）
1
19 400-00870 MOTOR PULLEY C
モータプーリー Ｃ
1
20 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
21 SL-6051092-TN BOLT
座金付き六角穴ボルト
8
22 SL-6051492-TN BOLT
座金付き六角穴ボルト
2
23 E2120-725-000 PUSHER PLATE
プッシャプレート
1
24 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
0.3
25 E2165-721-000 PUSHER SPACER
プッシャスペーサ
4
26 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
4
27 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
4
28 NM-6040001-SC NUT M4
六角ナット Ｍ ４
4
29 400-00885 Y PUSHER ASM
Ｙ プッシャ組
5
30 PJ-0460525-01 ELBOW
バーブエルボ
1
31 PJ-0460590-05 CONNECTOR
バーブ継手
4
32 HX-0029400-00 FIXED BASE
固定ベース
1
33 HX-0034400-00 HARNESS PARTS
束線パーツ
3
34 SL-6030692-TN BOLT
座金付き六角穴ボルト
3
35 E2090-725-000 WEIGHT SENSOR BLOCK
ウェイトセンサブロック
1
36 SL-6031492-TN SCREW
座金付き六角穴ボルト
2
37 400-00875 WAIT SENSOR BRACKET
ウェイトセンサブラケット
1
38 SL-6041092-TN SCREW
座金付き六角穴ボルト
1
39 400-00880 FIXED BELT
フィックスベルト
1
40 400-00881 ADJUST BELT CLAMP
アジャストベルトクランプ
1
41 SL-6030892-TN SCREW
座金付き六角穴ボルト
2
42 400-00882 ADJUST BELT PLATE
アジャストベルトプレート
1
43 400-00879 PIN ADJUST BELT
ピンアジャストベルト
1
- 73 -

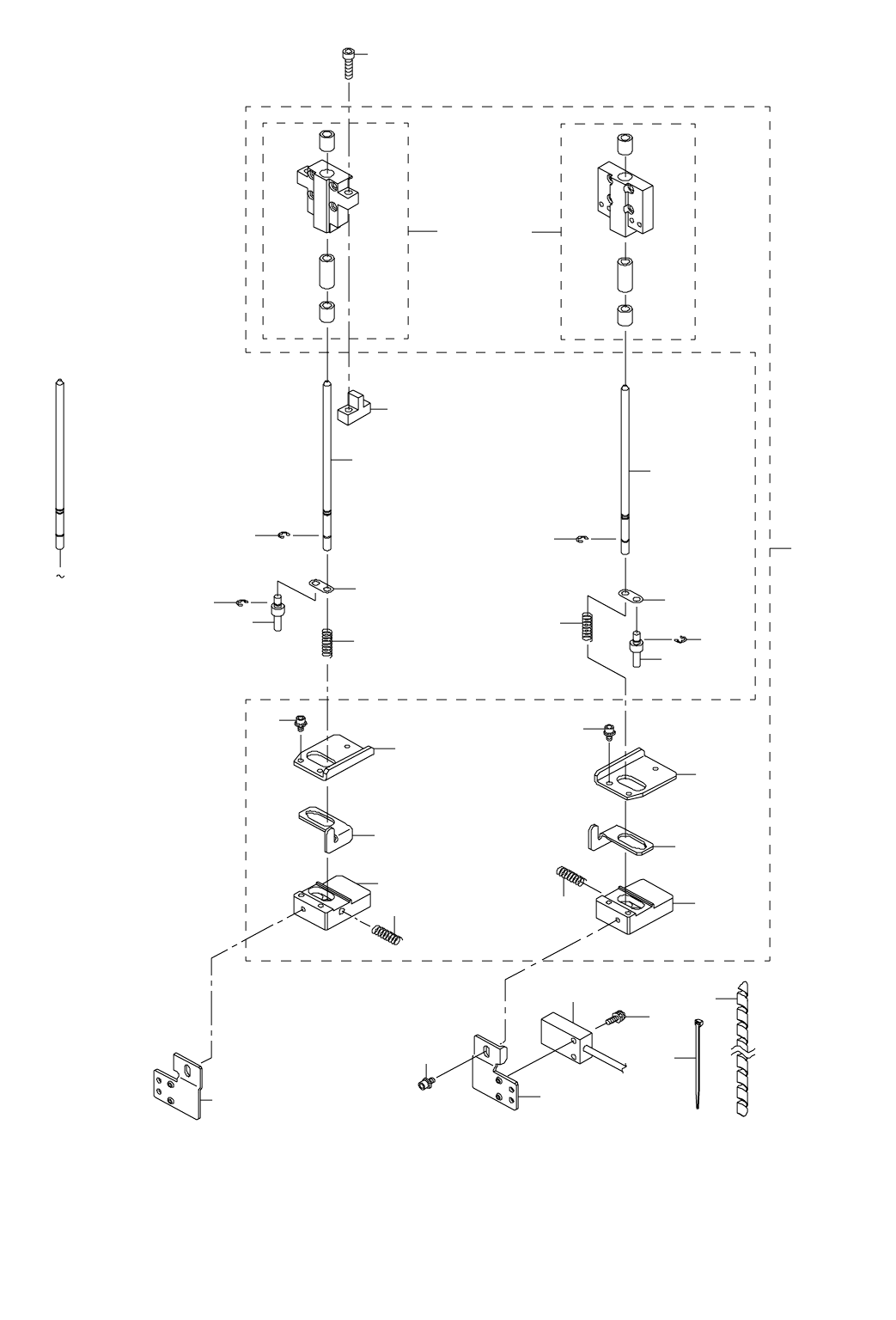

37.PWB CONVEYOR COMPONENTS (7)
基板搬送関係（７）
24
25
15
15
26
4
5
1
6
7
8
9
10
11
11
9
12
14
16
17
18
19
20
21
22
13
22
17
16
19
18
27
44
2
3
23
- 74 -
NOTE( 注記 ) #01....FOR FRONT ･ LEFT-RIGHT 手前・左右用
FOR REAR ･ RIGHT-LEFT 奥・右左用
#02....FOR FRONT ･ RIGHT-LEFT 手前・右左用
FOR REAR ･ LEFT-RIGHT 奥・左右用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00886 GUIDE BLOCK ASM
ガイドブロック組
1
2 400-00887 GUIDE_BLOCK_A_ASM
ガイドブロック Ａ 組
(1)
3 400-00889 GUIDE BLOCK B ASM
ガイドブロック Ｂ 組
(1)
4 400-00891 STOPER SLIDE LEVER L
ストッパスライドレバー Ｌ
(1)
5 400-00897 STOPER SLIDE LEVER R
ストッパスライドレバー Ｒ
(1)
6 400-00892 DAMPER BLOCK L ダンパブロック Ｌ (1)
7 400-15791 DAMPER PLATE L
ダンパープレート Ｌ
(1)
8 400-15792 DAMPER PLATE R
ダンパープレート Ｒ
(1)
9 400-15793 LOCK SPRING
ロックスプリング
(2)
10 400-00895 DAMPER BLOCK R
ダンパブロック Ｒ
(1)
11 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
12 400-02122 T.PIN SENS ASM
ティーピンセンサ組
1
13 SL-6030692-TN BOLT
座金付き六角穴ボルト
1
14 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
2
15 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
2
16 400-00896 DAMPER LOCK PIN
ダンパロックピン
2
17 400-00978 DAMPER LOCK LINK
ダンパロックリンク
2
18 400-00950 DAMPER SPRING
ダンパスプリング
2
19 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
6
20 EA-9500B00-00 CLIP CV-70S
結束バンド ６０
5
21 HX-0031400-00 SPIRAL TABE
スパイラル チューブ
0.3
22 400-01081 CENTERING PIN 4.0
センタリングピン４．０
2
23 400-00877 GUIDE BLOCK CLAMP
ガイドブロッククランプ
1
24 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
1
25
#01
E2148-721-000 SENSOR BRACKET R
センサブラケット Ｒ
1
26
#02
E2147-721-000 SENSOR BRACKET L
センサブラケット Ｌ
1
27 400-01087 CENTERING PIN 3.4
センタリングピン３．４
1
28 400-01088 CENTERING PIN 3.3
センタリングピン３．３
1
29 400-01089 CENTERING PIN 3.2
センタリングピン３．２
1
30 400-01090 CENTERING PIN 3.1 センタリングピン３．１ 1
31 400-01091 CENTERING PIN 3.0
センタリングピン３．０
1
32 400-01092 CENTERING PIN 2.9
センタリングピン２．９
1
33 400-01093 CENTERING PIN 2.8
センタリングピン２．８
1
34 400-01094 CENTERING PIN 2.7
センタリングピン２．７
1
35 400-01095 CENTERING PIN 2.6
センタリングピン２．６
1
36 400-01096 CENTERING PIN 2.5
センタリングピン２．５
1
37 400-01097 CENTERING PIN 2.0
センタリングピン２．０
1
38 400-01098 CENTERING PIN 1.9
センタリングピン１．９
1
39 400-01099 CENTERING PIN 1.8
センタリングピン１．８
1
40 400-01082 CENTERING PIN 3.9
センタリングピン３．９
1
41 400-01083 CENTERING PIN 3.8
センタリングピン３．８
1
42 400-01084 CENTERING PIN 3.7
センタリングピン３．７
1
43 400-01085 CENTERING PIN 3.6 センタリングピン３．６ 1
44 400-01086 CENTERING PIN 3.5
センタリングピン３．５
1
