- 87 - 4 4 .HM S CO MP ON E N T S ＨＭＳ 関係 1 2 6 3 4 8 10 5 7 13 11 16 12 9 A A 14 15
- 86 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 HX-0029400-00 FIXED BASE
固定ベース
4
2 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
4
3 400-01024 CONVEYOR BASE(L)
コンベアベース（Ｌ）
1
4 400-01023 TIMING BELT(L)
タイミングベルト（Ｌ）
1
5 SL-6051492-TN BOLT
座金付き六角穴ボルト
2
6 SL-6051492-TN BOLT
座金付き六角穴ボルト
2
7 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
4
8 SM-6054502-TN SCREW M5 L=45
六角穴ボルト Ｍ ５ Ｌ ＝４５
4
9 M1008-511-000 FOOT SWITCH FIXING PLATE
フットスイッチ固定板ゴム
4
- 87 -

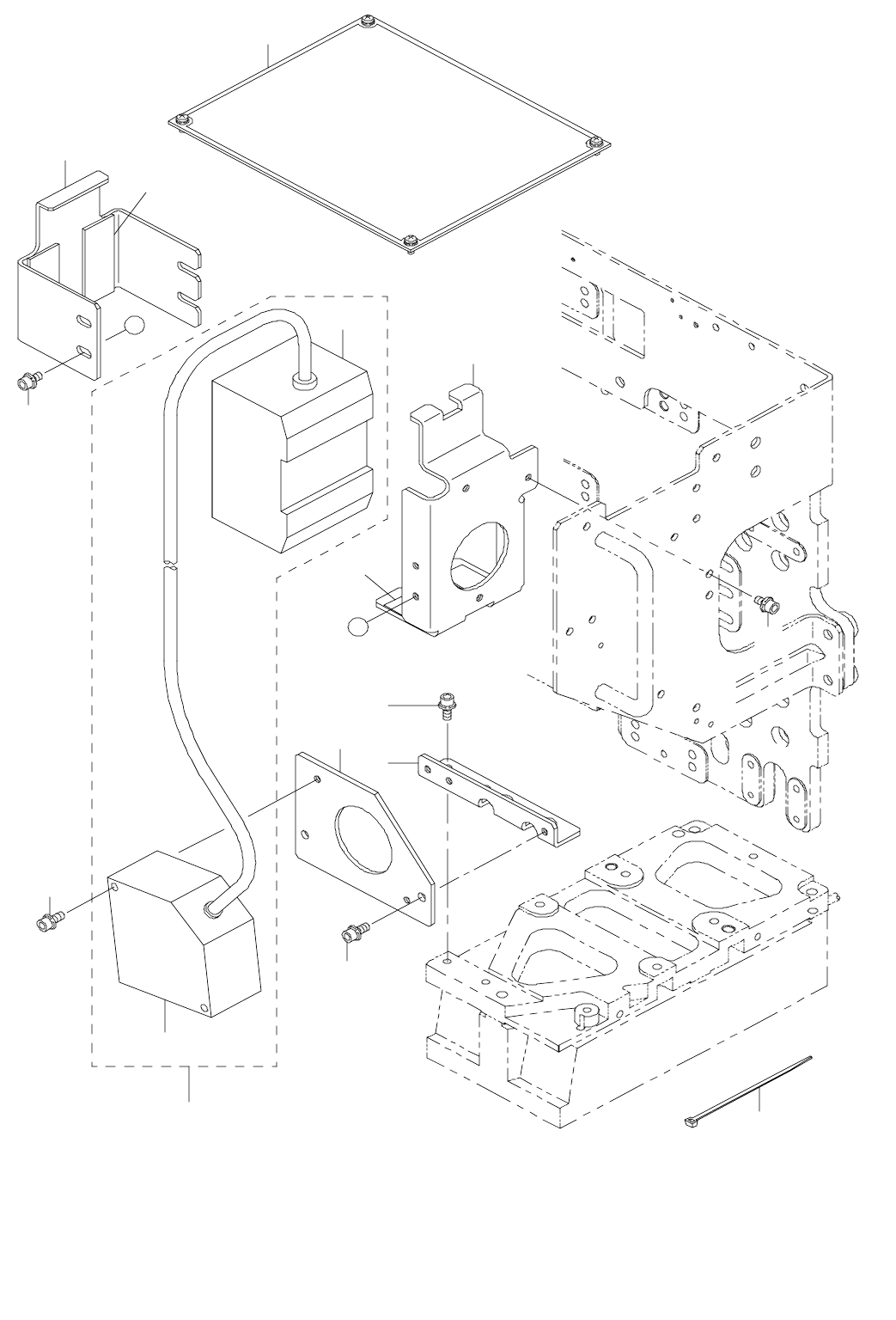

44.HMS COMPONENTS
ＨＭＳ 関係
1
2
6
3
4
8
10
5
7
13
11
16
12
9
A
A
14
15
- 88 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-29661 HMS SUPPORT
ＨＭＳ サポート
1
2 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
3 400-29660 HMS BASE
ＨＭＳ ベース
1
4 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
5 SL-6044092-TN SCREW
座金付き六角穴ボルト
2
6 EA-9500B01-00 CABLE BAND
束線バンド
7
7 400-32129 HIGHT SENSOR TYPE 2 ASM
ハイトセンサタイプ２組
1
8 HD-0023600-00 SENSOR
センサ
(1)
9 400-34661 HIGHT SENSOR AMPLIFER ASM
ハイトセンサアンプ組
(1)
10 400-01980 HMS5 PCB ASM
ＨＭＳ ５ 基板組
1
11 400-39267 HMS BASE
ＨＭＳ ベース
1
12 SL-6040892-TN BOLT
座金付き六角穴ボルト
3
13 400-39381 HMS BASE RUBBER
ＨＭＳ ベース ゴム
2
14 400-39268 HMS COVER
ＨＭＳ カバー
1
15 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
16 400-39382 HMS COVER RUBBER
ＨＭＳ カバー ゴム
2
