1 Montageanleitung Spleißstellenerkennung Tisch- controller SIPLACE HS-50 Spleißstellenerkennung
Ausgabe 09/2008
10
: Stecken Sie die bei der Demontage der Kommunikationseinheit entfernten Stecker wieder an
und sichern Sie sie (Abb. 6 - 3).
: Entfernen Sie das Gehäuse an Stecker #3.
Nur die Verriegelungsschrauben werden später noch benötigt.
: Stecken Sie den Stecker für die Kommunikation (9-polig) an Buchse #1 und den Stecker zur
Stromversorgung (3-polig) an Buchse #3 an. Schrauben Sie das grün/gelbe Erdungskabel an
der Rückwand des TCs mit einer Inbusschraube an.
1

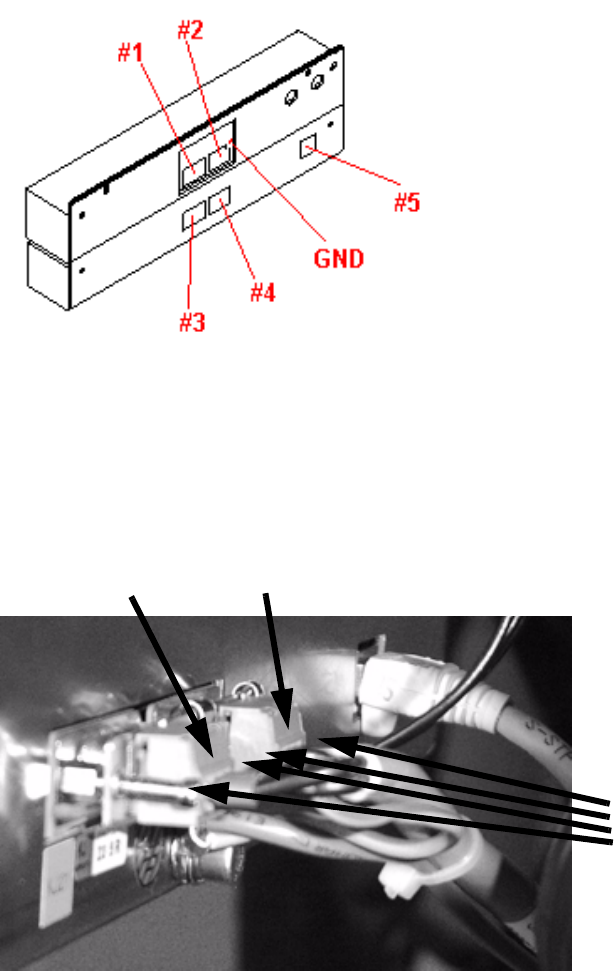

Abb. 1.10 - 3 Gesamteinheit mit Belegung der Stecker und Masse
: Falls am Stecker #4 noch ein Gehäuse sein sollte, entfernen Sie dies ebenfalls
Die Verriegelungsschrauben werden später noch benötigt.
: Verbinden Sie Buchse #2 und #4 durch den mitgelieferten Adapter (00368490-01) (Abb. 6-3).
1
Stecker #3
4 Schrauben4 Schrauben
Stecker #4
Spleißstellenerkennung 1 Montageanleitung Spleißstellenerkennung Tisch- controller SIPLACE HS-50
Ausgabe 09/2008
11
: Montieren sie nun die komplette Einheit wieder an der Tischplatte des Wechseltisches.
: Stecken Sie das mitgelieferte CAT5 Datenkabel (03047976-xx) in die Buchse #5. Anschließen
wird es an der Gehäuseunterseite mittels Kabelschellen fixiert. Je nachdem für welche Ma-
schinenseite der BE Tisch bestimmt ist, wird das Kabel entweder rechts oder links nach außen
geführt.
1.6.1 Kabelverlegung
: Achten Sie darauf, daß die Kabel ausreichend lang sind, um sie sicher zu fixieren bzw. mit an-
deren Kabeln zusammenzubinden.
1

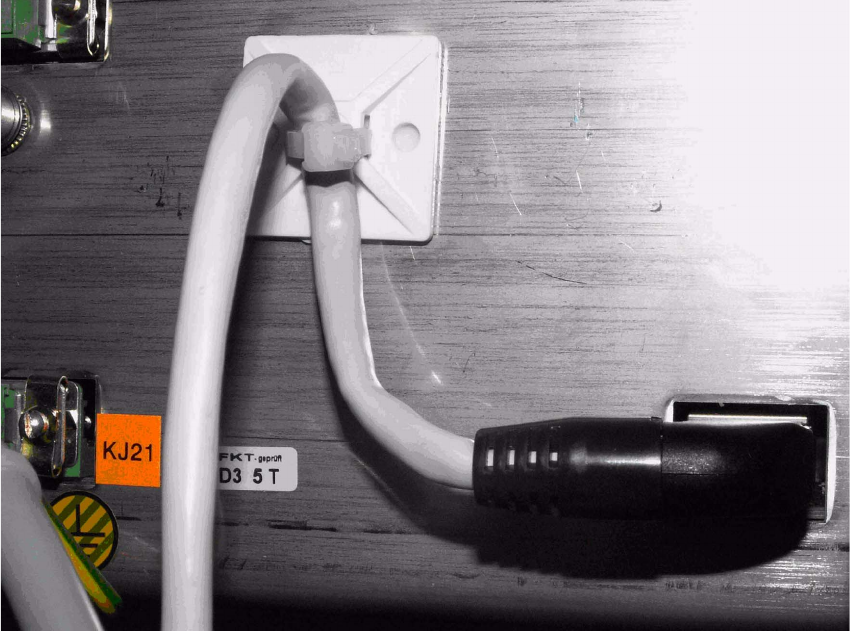

: Kleben Sie den Klebesockel an fettfreier Stelle wie im Bild gezeigt an und befestigen Sie darauf
das Kabel 03047976-xx mit Kabelbinder.
1
1
1
1
1
1 Montageanleitung Spleißstellenerkennung Tisch- controller SIPLACE HS-50 Spleißstellenerkennung
Ausgabe 09/2008
12
: Binden Sie das Kabel mithilfe eines Kabelbinders an das Stromversorgungskabel.
1
Achten Sie darauf, die Kabelschleife bei abgesenktem BE Tisch nicht zwischen Führungsstange
und Führungshülse einzuklemmen. 1
1
1
1
1
1
1
1
1
1
1
1
Kabel zusammenbinden
Kabelschleife nicht
einklemmen
