- 6 - NOTE( 注記 ) #01....FOR ST ＳＴ 用 #02....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 #01 401-16361 POWER UNIT ST パワーユニット ＳＴ 1 2 #02 401-16362 POWER UNIT EN パワーユニット ＥＮ 1 3 400-46562 PSU BRACKET ＰＳＵブラ…
- 5 -

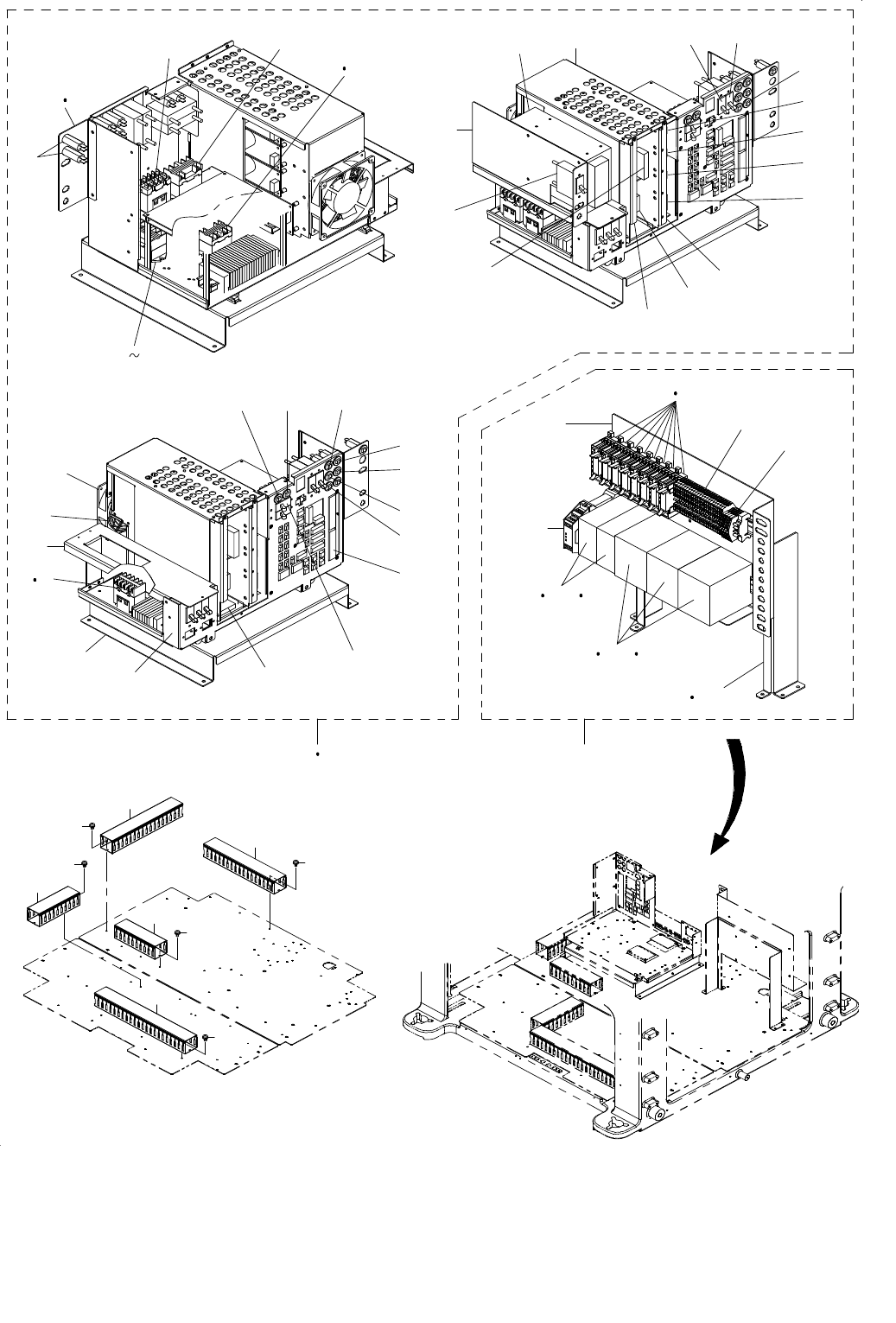

3. BASE FRAME ELECTRIC APPARATUS COMPONENTS (2)
ベースフレーム電装関係 （２）
60
58
60
60
57
59
60
59
57
60
12
14
11
14
41
35
34
33
25
26
27
28
29
30
31
32
3
5
6
7
8
9
10
24
15 16
17
18
19
20
21
22
23
1
2
4
37
53
54
43
45 55
44
46 56
47
48
49
50
51
52
36
42
38
39
40
12 14
- 6 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-16361 POWER UNIT ST
パワーユニット ＳＴ
1
2
#02
401-16362 POWER UNIT EN
パワーユニット ＥＮ
1
3 400-46562 PSU BRACKET
ＰＳＵブラケット
(1)
4 401-07745 PSU BASE
ＰＳＵベース
(1)
5 400-45316 AC FAN CABLE ASM
ＡＣファンケーブル組
(1)
6 HM-0003300-20 FINGER GUARD
フィンガーガード
(1)
7
#01
HB-0012800-0C RELAY
リレー
(1)
8
#01
HB-0005800-10 RELAY
リレー 止め金具
(1)
9 HA-0052500-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
10 400-01945 POWER PCB ASM.
ＰＯＷＥＲ ＰＣＢ 組
(1)
11 401-51528 PS_CNTR_BR
ＰＳコネクタＢＲ
(1)
12
#01
HB-0011000-00 RELAY
リレー
(2)
13
#02
HB-0011000-00 RELAY
リレー
(1)
14 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(6)
15 HA-0052400-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
16 HA-0052400-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
17 HA-0052700-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
18 HA-0052700-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
19 HA-0052400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
20 HA-0054200-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
21 HA-0054200-0B CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
22 HA-0054200-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
23 HA-0054200-0D CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
24 HA-0052600-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
25 401-07736 PS BRACKET A
ＰＳブラケットＡ
(1)
26 401-07738 PS BRACKET B
ＰＳブラケットＢ
(1)
27 HX-0054300-0A POWER SUPPLY 24V
電源２４Ｖ
(1)
28 HX-0054200-0C POWER SUPPLY
パワーサプライ
(1)
29 HX-0049400-0B POWER SUPPLY 12V
電源１２Ｖ
(1)
30 HX-0049400-0A POWER SOURCE 3.3V
電源３．３Ｖ
(1)
31 HX-0049400-0C POWER SUPPLY
電源
(1)
32 HX-0054200-00 POWER SOURCE 12V
電源１２Ｖ
(1)
33 400-12183 PSU BRACKET S
ＰＳＵ ブラケットＳ
(1)
34
#01
HB-0012800-00 RELAY
リレー
(1)
35 HB-0011000-0B RELAY
リレー
(1)
36
#02
HA-0054200-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
37
#02
HX-0054200-0B POWER SOURCE 24V
電源２４Ｖ
(1)
38 401-16727 PS BRACKET
ＰＳブラケット
(1)
39 HX-0067500-00 POWER SUPPLY
パワーサプライ
(1)
40 HA-0052700-0C CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
41 HA-0052400-0H CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
42
#02
401-07385 SAFETY UNIT
セイフティユニット
1
43 HA-0053100-10 MAGNETIC CONTACTOR
マグネットコネクタ
(3)
44 HA-0053000-10 MAGNETIC CONTACTOR
マグネットコネクタ
(2)
45 HA-0053100-20 MAGNETIC CONTACTOR
マグネットコネクタ
(3)
46 HA-0053000-20 MAGNETIC CONTACTOR
マグネットコネクタ
(2)
47 HB-0013900-00 RELAY
リレー
(8)
48 HB-0013900-10 RELAY SOCKET
リレー用ソケット
(8)
49 HK-0696500-10 BLOCK TERMINAL
ブロックターミナル
(22)
50 HK-0692500-10 BLOCK TERMINAL
ブロックターミナル
(4)
51 401-06097 SAFETY UNIT BASE
セイフティユニットベース
(1)
52 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(3)
53 401-06098 SAFETY UNIT BR
セイフティユニットブラケット
(1)
54 HB-0015800-00 RELAY
リレー
(1)
55 HA-0053100-00 MAGNETIC CONTACTOR
マグネットコネクタ
(3)
56 HA-0053000-00 MAGNETIC CONTACTOR
マグネットコネクタ
(2)
57 L111E-821-000 DUCT 60-60-350
ダクト ６０−６０−３５０
2
58 400-77202 DUCT 60-60-450
ダクト ６０−６０−４５０
1
59 400-77201 DUCT 60-60-200
ダクト ６０−６０−２００
2
60 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
16
- 7 -

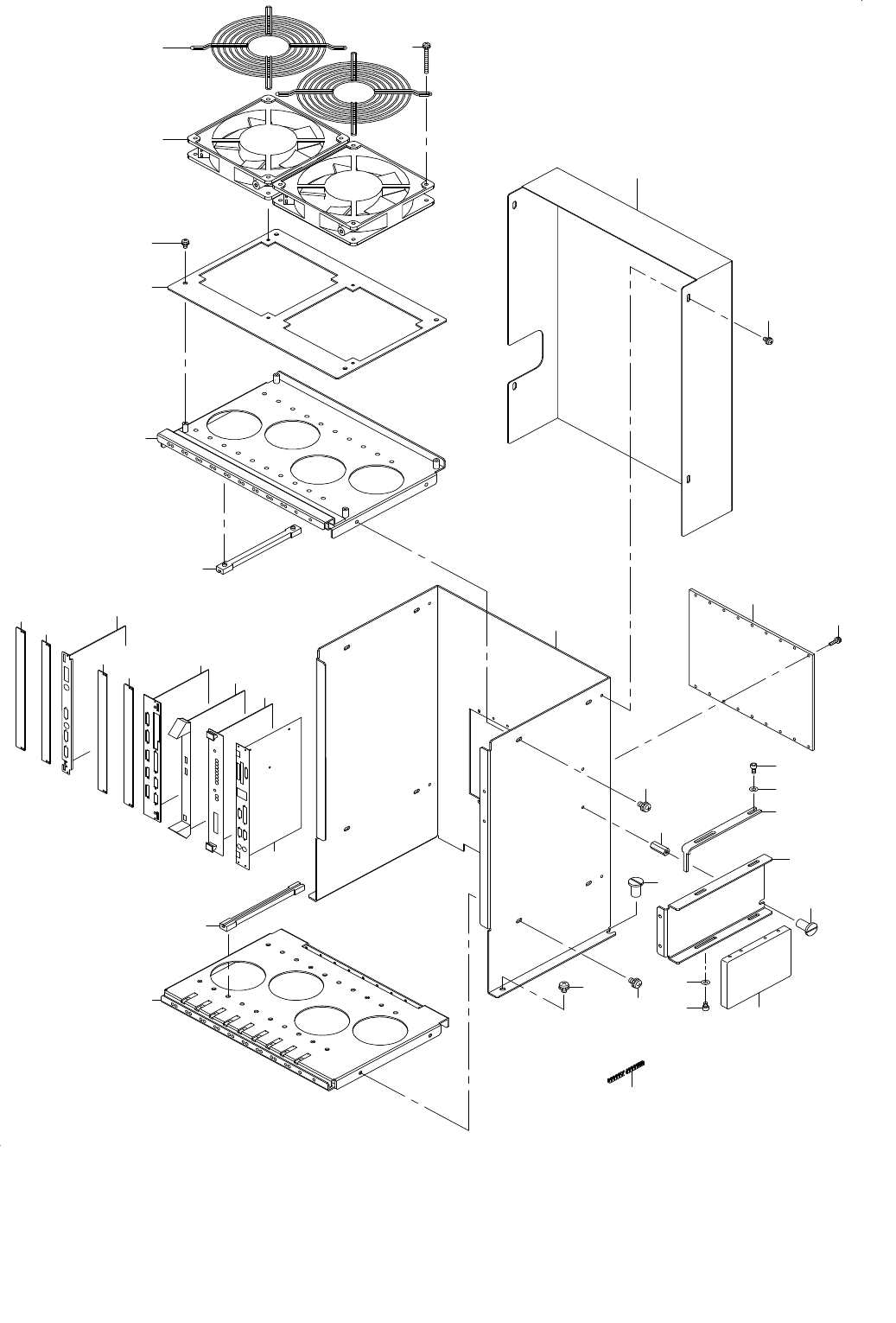

4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)
ベースフレーム電装関係 （３）
2
3
4
5
6
7
7
8
9
10
11
14
16
15
25
20
21
24
19
24
24
26
27
29
30
17
22
23
24
28
12
13
18
1
31
32
32
